dwg图纸尺寸与比例不相符的问题

sxlfr · 发表于 2008-10-15 14:52:46

您需要登录才可以下载或查看，没有帐号？注册

x

打开一张dwg图纸，图上比例为1：5，上面已经有了几个尺寸，希望把尺寸补全，可是再标上去的尺寸不对，如同一个尺寸点原来190，再标注时就为24，标注直径时得到的是\U+220,540，简直乱了套了。请问这是怎么回事，如何解决？

a_zong · 发表于 2008-10-15 15:15:58

提示: 作者被禁止或删除内容自动屏蔽

sxlfr · 发表于 2008-10-15 15:38:10

请问这个dimscale参数是干什么的？

sxlfr · 发表于 2008-10-15 15:47:28

试了一下这个dimscale参数是改标注字体大小的。

[ 本帖最后由 sxlfr 于 2008-10-15 15:49 编辑 ]

alan03 · 发表于 2008-10-16 10:11:21

你看看DIMLFAC这个变量的值是不是1，如不是改为1应该就可以了

sxlfr · 发表于 2008-10-16 10:26:15

看了看DIMLFAC这个变量的值是1。

drduying · 发表于 2008-10-16 10:30:54

1.已经有的尺寸双击它,查出它的标注式样XXX.
2.选择"标注"-"式样"-XXX-"置为当前".
3.接着标注吧.

lhf999 · 发表于 2008-10-16 10:39:27

除了看看已有标注的样式外，还应在“特性”栏中看看它的“线性标注比例”，几个已有标准的比例应该是一样的，如果不一样，这张图你也没办法加注其他尺寸了。另外如果这个比例与标注样式对话框－主单位中的测量单位比例因子不一致的画，要把后者改成与前者一致，然后再利用改样式进行标注。

sxlfr · 发表于 2008-10-16 11:36:29

7楼说的办法不行。
8楼说的改测量单位比例因子还是可以的，好像就这一个办法了。

renande · 发表于 2008-10-16 12:07:56

用比例缩放,缩放到要求的尺寸就行了...

foxerry · 发表于 2008-10-16 12:12:52

标效果不一样主要是看以下几个方面
1.是否使用了同一个标样式
2.原标注是否使用了文字替代
3.原标是否修改了线性比例等参数
可以选中原来的标和自己做标注,看下特性里面,是不是有些可修改的地方出现了"多种"
检查这些地方有没有对标注结果有影响.

huoyuz · 发表于 2008-10-16 16:45:06

我们常用的是主体图形严格按照1:1绘制,更改尺寸标注的全局变量配合图形,达到标准要求!

★新手★ · 发表于 2008-10-16 17:59:57

有可能将DWG图纸附上，帮你诊断下。

燕南北 · 发表于 2008-10-16 18:08:03

我公司的图纸都加密了~

sxlfr · 发表于 2008-10-16 21:31:46

原帖由 ★新手★ 于 2008-10-16 17:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! L$ Q$ x- w8 a5 }2 r; L, F; Z有可能将DWG图纸附上，帮你诊断下。

原图附上。

leonphy · 发表于 2008-10-16 22:38:05

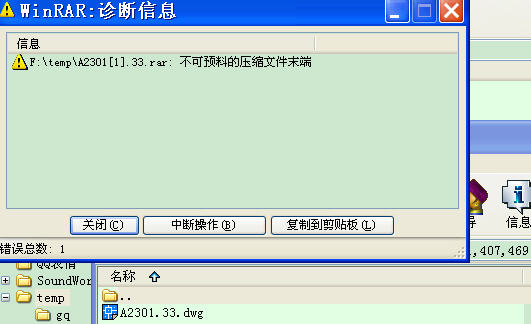

下载的压缩文件有错误

★新手★ · 发表于 2008-10-16 22:56:43

此图就是个示意图！

所有的尺寸均为“文字替代”。
没有比例可言。

drduying · 发表于 2008-10-17 09:01:37

17#说的对.都是假尺寸,想写多少都行.

whc9804 · 发表于 2008-10-17 09:05:24

有这问题我也不知道

zt2000 · 发表于 2008-10-17 09:25:47

dimscale参数，重新设置一下就行了吧？

gegejia · 发表于 2008-10-17 09:53:55

你应当先下载再发言，不要主观判断。

一根棍创天下 · 发表于 2008-10-17 10:35:23

你把图纸比例和尺寸标注比例都修改成 1:5

sxlfr · 发表于 2008-10-18 09:52:38

谢谢楼上各位，我也发现这张图不是画齿轮的，而是随便贴的修改了尺寸。
但原图一定是有比例的，只是在贴图的时候任意缩放了，问题是，可不可以用这张图上的某一个标准件的图上尺寸与实际尺寸对比，然后把它恢复为1：1的图纸？
