用solidworks怎样画阀块（或者说什么步骤）

xu8704 · 发表于 2008-10-16 13:37:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以前一直用CAD画阀块的，现在想学学用SOLIDWORKS画阀块，听人说很简单的，但由于没人教，就算简单也不知道从哪里开始。
请知道的兄弟告诉我一下什么步骤。好让我也学学。

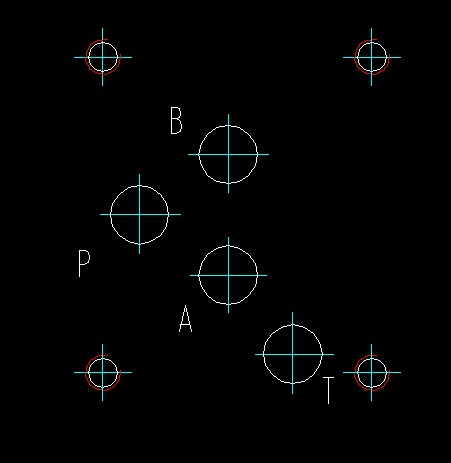

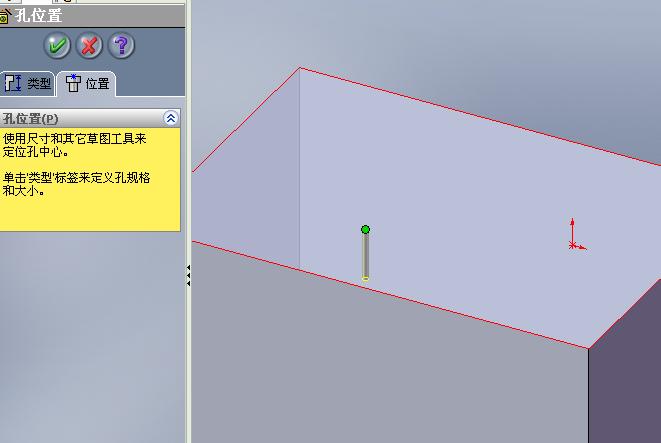

还有个问题就是在阀块表面可不可以用异型孔直接插入阀的连接板安装尺寸，而且以一个点定位好的，改变这个尺寸，其他孔位置也变，像异型孔一样直接插入。如图，在1图中插入螺纹孔的时候，换成直接插入图2一样的图（图2以左下脚的孔为基准）

xu8704 · 发表于 2008-10-16 14:23:03

如果不行，又是什么步骤呢

雨夜孤心 · 发表于 2008-10-16 14:39:40

有这方面经验的同志可以结合一下实例给介绍一下
希望版主给予奖励！

lrh621 · 发表于 2008-10-16 15:41:25

这个问题可以问问SW版块里！
我是一个个孔来！哈哈哈哈

xu8704 · 发表于 2008-10-16 16:16:46

一个一个孔要到什么时候啊，应该可以整块插入吧，但我又不知道怎么用，请高手解答一下
SOLIDWORKS板块我也发过一下，有些人都不知道这个液压块，怎么解答啊，所以就又发表到这里来

[ 本帖最后由 xu8704 于 2008-10-16 16:19 编辑 ]

tiger524 · 发表于 2008-10-16 20:10:11

SW 做库特征模板然后每个孔再打深度自己调我这么做的有好方法吗

digua · 发表于 2008-10-16 21:02:42

我用的是pro/e,
先把阀底板上油孔及安装孔位置拉伸出小突起，用此元件在阀块上去切除，这样阀块上孔的位置就定了，只要再去切相应深度就可以了。就想印章盖章的原理。只要把不同的阀底板都做一个模具就可以了。
不知道SW有没有这个功能。

zdp01660 · 发表于 2008-10-17 09:12:10

我是用CAXA，是把标准的阀孔图（CAD）在所安装面上拉伸0.5，就定好位置了，在每个位置上打孔即可

lrh621 · 发表于 2008-10-17 13:31:24

印章的方法可以！就是先要把这些阀的孔做成母版，要用时，调过来，切除，每个孔的深度还是要一个一个的搞。

46792974 · 发表于 2008-10-21 23:25:58

把孔保存为sldlfp文件，以后可以直接调用。
把想要要保存的特征选中后保存就可以。

xu8704 · 发表于 2008-10-23 10:07:50

好的，我先试试看，9搂的刘荣华同志又在混积分了吧，呵呵

46792974 · 发表于 2008-10-23 16:11:54

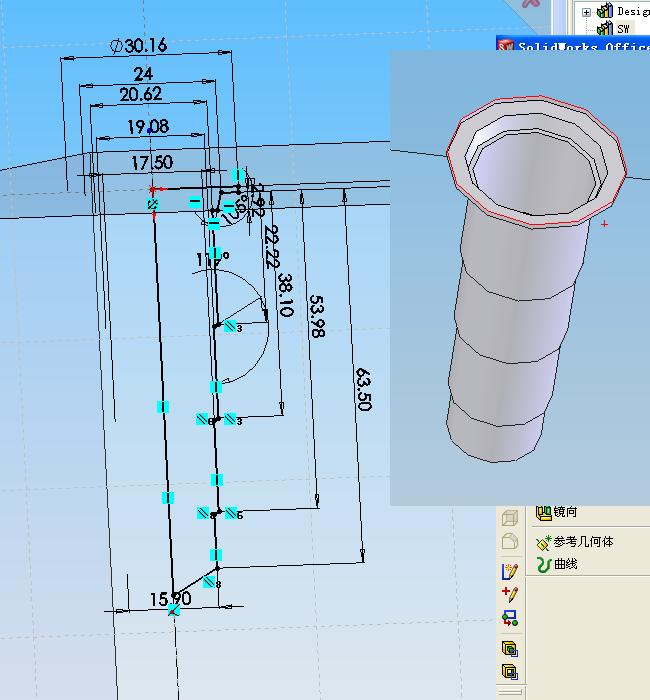

上传DN6和DN10叠加阀安装面的lfp文件。另外。下面这种异型孔用多次拉伸切除比较麻烦。我想用一次旋转切除再用系列零件设计表生成多种规格做成lfp文件，却总也做不了，插入时非得指定截面所在平面，不能指定插入点。怎么解决？

lszdyx · 发表于 2008-10-23 22:38:35

1.上面提到用solidworks软件设计液压集成块的方法，比较新颖，但个人觉的用一般的方法即可，用异形孔插入即可，先在阀块上绘制草图，作为异形孔的定位尺寸，然后直接插入异形孔，然后在软件界面的异形孔下右键3D草图，然后将孔约束（重合）的方法通过定位在前面的草图上即可。
2.为了检查干涉问题，可以将零件轻化，或者在想观察的面上右键然后选择面属性，然后增大透明度，即可。

46792974 · 发表于 2008-10-23 22:50:16

异型孔用不了系列零件设计表的。
用多次拉伸切除可以用系列零件设计表，可是特征太多，看着不爽。
用异型孔可以一次完成，可是用不了系列零件设计表
怎么才能一次完成多种直径的孔，还能用系列零件设计表一次生成多种规格呀？

lszdyx · 发表于 2008-10-23 22:53:42

目前出现了个做液压阀块的软件，叫MD900S，但苦于没有Crack，试用版本30天，大家可以搜索看看。

peterwei · 发表于 2008-10-24 08:24:11

阀块的内部设计如何实现，还是得必须先做内部。

wandar1 · 发表于 2008-10-24 08:53:16

偶是一步一步画的，没有别的办法
solidworks公司好象还没考虑到这块儿

lrh621 · 发表于 2008-10-24 15:01:35

md900s软件
是不是在这里可以下载啊？！
http://www.vestusa.com/MDTools.asp

46792974 · 发表于 2008-10-24 16:14:00

楼上给的链接找不到下载的地方呀

dyx · 发表于 2008-10-25 23:58:30

自己将常用的孔系做成特征库，直接调用，很方便。注意特征不要用旋转切除。

dengli060606 · 发表于 2009-5-19 04:34:34

用pro/e和sw，哪个简单一点啊？

313996335 · 发表于 2009-5-19 20:32:15

提示: 作者被禁止或删除内容自动屏蔽

tiger524 · 发表于 2009-5-19 22:22:22

插阀孔怎样做特征呢就是直接调用的请教高手

qmjvip · 发表于 2009-5-20 22:44:42

保存成库特征可以,但是高手请问插入库特征后如何调整方向,谢谢

liyong601c · 发表于 2009-5-20 22:53:24

:L
