[讨论] 给大家看看SE的问题

[复制链接]
发表于 2008-11-6 14:06:30 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

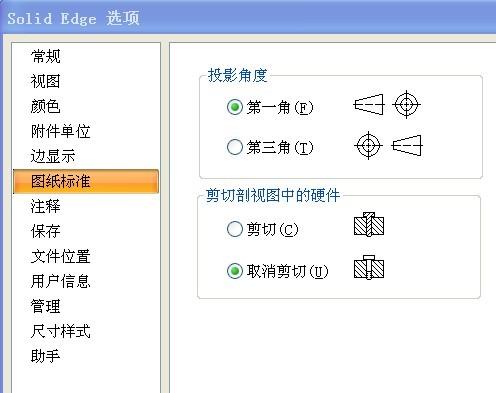

一个软件不可能是完美的,总会有一些错误,所以在工作中大家会不知不觉的掉进陷阱里云给大家看看SE的问题!见下图第一角与第三角的图标!希望大家能找出更多的问题跟贴,方便在以后的工作中能预防这种错误!
+ N, O: U( r$ v' N& L: O( P' W8 T# M
' F( r1 |0 T! W: P9 L

8 A  g- _4 Z7 q( b5 `* U  T另有一次我用SE画了实体后在工程图里标注尺寸,由于是2:1的放大比例,在标注尺寸的时候选中自动生成的中心线与另一条轮廓线其尺寸比实际放大了两倍!一直到加工的时候才发现这个问题!
3 K, b5 y0 M$ v! H+ {) o1 X  h, x8 M* N9 y& C- L7 M  n/ D

, }+ h2 w# C" u* I, C1 n: I欢迎大家跟贴
1 i, H% V5 v! o7 ]; g, c* U! s8 f' b) [
[ 本帖最后由 zyc1979 于 2008-11-6 14:09 编辑 ]

评分

参与人数 1三维币 +2 收起 理由
msyanzi + 2 好资料,感谢您对论坛的支持!

查看全部评分

发表于 2008-11-6 14:39:28 | 显示全部楼层
楼主很细心,赞一个
发表于 2008-11-6 17:24:10 | 显示全部楼层

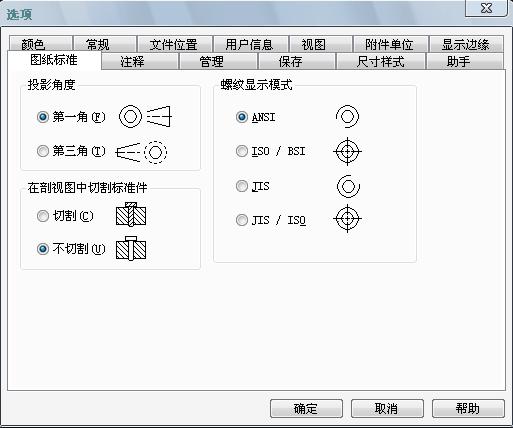

视角问题已经反馈了,在新版本中也做了更正。& ], m0 @/ w0 N6 S
欢迎大家积极发言,提出自己对SE的建议!西门子公司有小礼品赠送哦!* E2 v0 N1 h3 D, n1 o; X/ Y
视角.jpg 1 @- _* Y; @; y! \: f

: a$ R8 ^9 E: i1 }4 A) K! n[ 本帖最后由 msyanzi 于 2009-8-14 09:51 编辑 ]
发表于 2008-11-6 17:56:06 | 显示全部楼层
从SE12到SE15,SE18,SE20从来没有碰到实体模型进工程图后,实体轮廓的标注尺寸会随图纸比例的变化而改变。如果是在工程图中另行画线,那么这个画线与实体轮廓线的尺寸肯定是变化的。 :P :P

评分

参与人数 1三维币 +3 收起 理由
msyanzi + 3 应助

查看全部评分

发表于 2008-11-6 19:52:07 | 显示全部楼层

回复 4# xyzxsm 的帖子

这要看你怎么画的了,以前我也和你一样,你选择“在视图里绘制”就不会这样了,呵呵 :P :P
发表于 2008-11-6 19:53:33 | 显示全部楼层
另外一点,个人感觉需要改进的就是孔的标注,如果能像SW那样就好了。 :lol: :lol:
 楼主| 发表于 2008-11-7 11:06:46 | 显示全部楼层
原帖由 xyzxsm 于 2008-11-6 17:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& B: s4 W5 k. w* d) r) Z9 S从SE12到SE15,SE18,SE20从来没有碰到实体模型进工程图后,实体轮廓的标注尺寸会随图纸比例的变化而改变。如果是在工程图中另行画线,那么这个画线与实体轮廓线的尺寸肯定是变化的。 :P :P
( c# ~2 O9 _4 [5 A% T
' \: [8 ~0 ~9 G- K1 m0 j
: t6 n) O, S5 W) f' t
3 J  [: O* k0 m2 m# T: U; W
轮廓是用实体投影的,中心线是用自动生成的,标注后其尺寸确实是按照比例来变化的!我用SE有半年的时间了,也只碰到过一次那种情况!当时我放到另一个论坛里讨论,也没有人能解释这种现象!只能把标注的方式改一下就不会变化了!把附件带上你们研究下!

卡块.rar

142.04 KB, 下载次数: 8

发表于 2009-6-14 20:40:30 | 显示全部楼层
我来支持一下
发表于 2009-8-12 23:24:38 | 显示全部楼层
关于第一视角和第二视角没有问题。
$ H7 ~9 m# ^8 R& \5 _+ \. `中心线位置在2:1情况下的尺寸也没有任何问题。5 b' H4 p) o* G8 M
请您贴图说明。% v$ Z) |6 T0 X) |6 n; @: _. o3 h

; W! E- o! \* ?+ c$ H% Q% v[ 本帖最后由 msyanzi 于 2009-8-13 00:07 编辑 ]
发表于 2009-8-14 08:38:58 | 显示全部楼层
确实是选择在视图中绘制就不会出现那样的问题了。
发表于 2009-8-14 09:55:13 | 显示全部楼层
第一个问题,中心距离尺寸随视图比例变化。仔细看了,您是自己画的中心线,并不是系统生成,附图333.jpg可以看出您的中心线是两点画线,如果比例改变改变为1:1,如图222.jpg,您的中心线就变了,说明您的中心线画法不正确,并没有定位在圆心。正确画法请见动画CenterLine.gif演示。
$ @7 l* r$ }3 S; p) {- ]第二个问题,螺纹孔投影成光孔。请见动画Thread.gif演示,投影就是国标的画法。9 t  L" y9 N4 p9 F$ C# O6 z
第三个问题,您图中说是不能倒角的地方。动画chamfer.gif演示可以倒角。
# {& u0 v) _& h% b" O8 Q' ~; F111.jpg
7 ^$ Q* N1 E! hhttp://www.3dportal.cn/discuz/attachments/month_0908/20090813_982a46a2a4b481e73c9b15tmJpzQUPut.jpg
, c6 ~* T6 ]/ P1 M, `) {& \1 T3 X1 H& ^
222.jpghttp://www.3dportal.cn/discuz/attachments/month_0908/20090813_f4778879798b87747ba78G4CkkaGUNFS.jpg+ {  F! e; |) X) n" ^

+ t! u" t4 H  u2 c2 x333.jpg) J; Q& a- d1 v6 P
http://www.3dportal.cn/discuz/attachments/month_0908/20090813_a3ed0f0ab57996a05e89Sl1fGTWQNfhj.jpg& |0 Z8 v# X1 v
Thread.gif  i1 C. _8 W: ]) O; q
http://www.3dportal.cn/discuz/attachments/month_0908/20090813_32493de046678f4adaedDmp0HVcFbRB6.gif4 }; f) B+ n- ^

0 b( K1 L. k: N; |; TChamfer.gif
+ O/ \. t  G: k4 w" {/ I$ B/ ?http://www.3dportal.cn/discuz/attachments/month_0908/20090813_53b16505b5d35a00c163NMUumH3CN4o0.gif
! ~& ]$ T; n/ R, T$ ^0 O8 D/ |% z6 p; I0 G+ p9 \2 j
CenterLine.gif[
8 D' y9 ~  r  D( O9 Shttp://www.3dportal.cn/discuz/attachments/month_0908/20090813_12f744b0704190162025aL1yo2QQ4wwz.gif
发表于 2009-8-18 08:38:59 | 显示全部楼层
偶也经常用2点或2线作中心线,看了版主的分析,惊一身冷汗,还好,标注时不会点中心线,而是点轮廓线.
