这图怎么画啊~

kszgf · 发表于 2008-11-11 19:33:58

您需要登录才可以下载或查看，没有帐号？注册

x

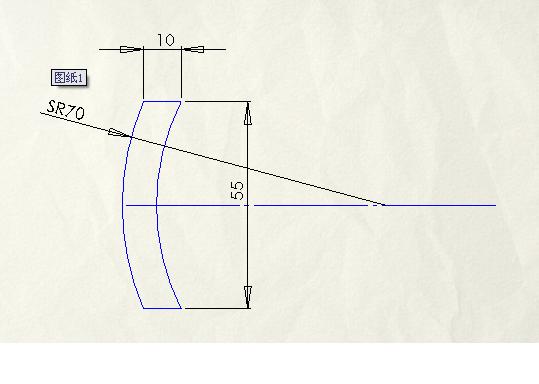

请教各为，下图怎么用SW画立体图
希望能详细点，尺寸无所谓的1

YUANMENG · 发表于 2008-11-11 19:45:01

楼主请说清楚些,就一个二维视图怎么定三维图呀?

yuanly · 发表于 2008-11-11 19:51:25

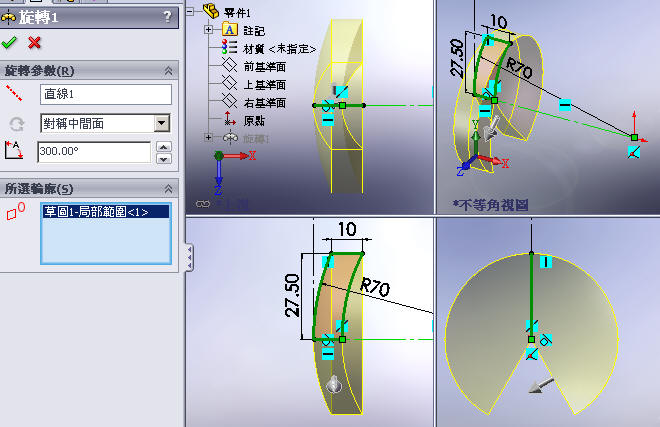

做一个旋转拉伸就行了，薄壁的也可以。

joeka · 发表于 2008-11-11 20:02:32

:o:o

:lol::lol::lol::lol::lol::lol::lol:

yangdaolin · 发表于 2008-11-11 20:26:09

画圆R＝70
等距10画内圆
从圆心拉一条中心线
在线两边画两条直线要与两个圆相交与中心线平行
选中两条直线与中心线设置对称
标注55
无关线删除

dcf13345191358 · 发表于 2008-11-11 21:35:26

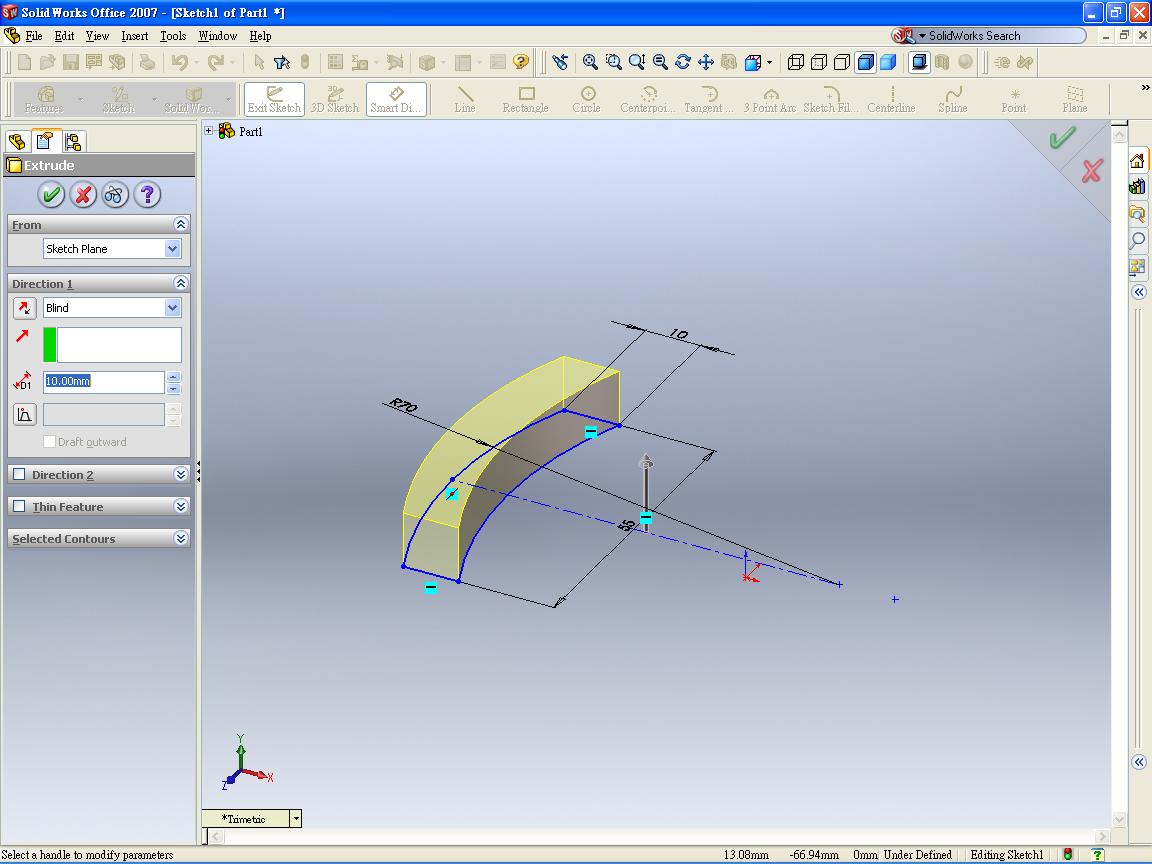

1.画出空球壳
2.画出一个长方形草图
拉伸切除，反向切除，把周围的去掉，只留图示的部分

kungli03 · 发表于 2008-11-11 21:43:41

take a look
the dimension "SR70" means the radius of a spheroid is 70mm

[ 本帖最后由 kungli03 于 2008-11-11 21:50 编辑 ]

YANGXY224 · 发表于 2008-11-11 22:37:35

同意6楼的做法，7楼的做法觉得不对，按照7楼的做法做出的投影视图是不满足楼主的要求的

junjun1986 · 发表于 2008-11-12 09:22:53

同意6楼的说法，只是我一开始想到扫描了，最终还是有点点错误。
