1 U: c* \, I! C5 ]' _/ H& ?9 n ?先说一下步骤：
3 O$ M9 Q) f; K' L1、画出路径草图1，截面草图2；
. A( [, _0 A" {: v6 t8 d: Q6 [2、扫描出特征：扫描1；
) ]3 p) |" b# k' v3、画一个直线草图3，一端与草图1具有穿透约束关系；7 r# R7 n5 I% z5 O- i8 K
4、以草图3作为截面，草图1作为路径，扫描出特征：曲面-扫描1；# U7 g+ E6 f- ?' x6 d6 c
5、选择 曲面-扫描1 外边线，转化为3D草图1；6 g3 k. @5 F0 u8 w* J' P4 H
6、隐藏 曲面-扫描1；
/ A, B& `. T3 ~' ^7、做一个垂直于 3D草图1 的基准面1；- J: h( c) Y7 l7 E8 Z0 m! X6 c
8、在基准面1 内画出草图5； W) F" f ~6 ?; a2 M$ }

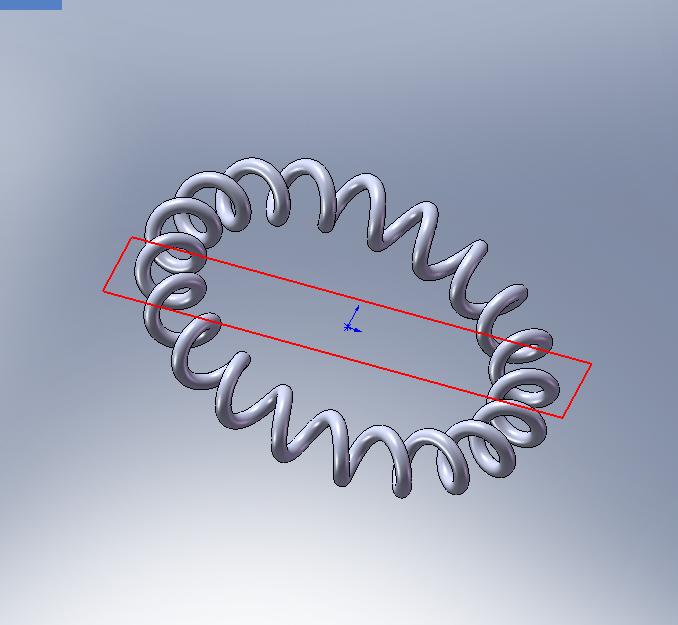

9、以草图5作为截面，3D草图1作为路径，扫描出圆环特征；
* j! H7 b1 P/ W% k! S/ C10、OKhttp://www.3dportal.cn/attach/2005-8/200583012164236327.jpg* p% B7 D( @, d, k
[此贴子已经被作者于2005-8-30 12:16:49编辑过]
/ z; l, x r6 I( t4 p |
发表于 2005-8-27 17:12:00
楼主
