在SOLIDWORKS里怎样实现一个部件出多张工程图

langhuan05 · 发表于 2008-12-3 10:04:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我不知道有没有说清楚，是这样：
对于一个比较复杂的部件，有时候需要较多的视图才能表达清楚，这些视图放在一张图纸上显然不够，这时就需要用多张图纸来描述（一般A0图纸居多），我们在AUTOCAD中可以做到，因为和手工制图差不多，现在我在SOLIDWORKS里也需要用多张图纸来表达同一个零部件，请教一下经验丰富的老师，怎样实现？非常谢谢。

[ 本帖最后由 langhuan05 于 2008-12-3 12:04 编辑 ]

volimte521lwh · 发表于 2008-12-3 10:55:40

1.你将要表达零件的图纸全部放在一张工程图上
2.在第一张图纸中把首先要表达的视图拖到打印框里（如A3图纸的框里）。然后，保存。
3.重复第一步，但是把另外需要表达的图拖入打印框里，保存。（注意，两张图纸名字不能一样）
不知道你明白不...

langhuan05 · 发表于 2008-12-3 11:22:39

原帖由 寂静天花板 于 2008-12-3 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 e; T8 O/ S7 c2 H
放一张图干吗，不是有多图纸文件吗？完全可以把视图放到几张图纸中，但这几张图纸是在一个工程图文件中。8 `7 Q9 v& [; P7 s' J/ S) N5 y
楼主，可以的。楼上的方法只能让你更困惑

麻烦请详述多图纸文件，目前的工程图环境是SOLIDWORKS 2007

njs1 · 发表于 2008-12-3 11:26:13

学习了，谢谢，我也需要

jsjy-wgz · 发表于 2008-12-3 11:27:56

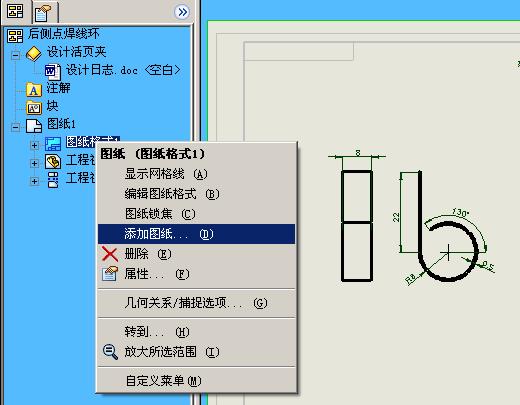

见图。用添加新图纸！

cahors · 发表于 2008-12-3 11:31:39

提示: 作者被禁止或删除内容自动屏蔽

langhuan05 · 发表于 2008-12-3 11:49:34

原帖由 cahors 于 2008-12-3 11:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ J- K% t* {; R! T$ s- O! k ]$ h
可以在工程图里添加图纸啊，看图片，

谢谢，知道了，只不过以下情况怎样解决

我在第一张图纸上产生一个剖视图，要放到第二张图纸上，这个怎么解决？

cahors · 发表于 2008-12-3 11:52:15

提示: 作者被禁止或删除内容自动屏蔽

langhuan05 · 发表于 2008-12-3 11:55:13

原帖由 cahors 于 2008-12-3 11:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 l% X1 E2 q3 u+ L" w3 _0 I! _直接复制那个剖视图到第二张上就行了，CTRL+C，CTRL+V

原来这么简单啊！我试试，谢谢！

langhuan05 · 发表于 2008-12-3 12:03:21

试了，成功了，谢谢楼上的各位热心朋友。

另外，也补充一下，直接剪切（在“编辑”菜单里）那个剖视图到第二张上也可以，然后用CTRL+V或“粘贴”（在“编辑”菜单里）

alfat · 发表于 2008-12-3 12:27:30

7楼正解！！

zhangw0503 · 发表于 2008-12-3 13:29:42

哈哈又学了一手。不错不错。学习了。

volimte521lwh · 发表于 2008-12-3 16:39:47

高人真多，我是新手。只知道那个办法能解决。
我自己想的...以后知道这了就方便多了

hjyzx · 发表于 2008-12-4 13:03:48

多交流，多进步

mm21 · 发表于 2008-12-10 22:37:47

又学到了::::::多谢了

lizuoshan · 发表于 2008-12-10 22:43:22

你是三维董事！还不知道这个？

DINGXQ · 发表于 2008-12-10 23:25:56

SW08工程图中直接点左下角添加图纸就可以增加一张图纸了。

小和尚 · 发表于 2008-12-12 16:37:10

高，佩服呀

skskaa · 发表于 2010-9-11 10:07:35

又学了一招，谢谢

xihe · 发表于 2010-9-11 15:47:17

坛子中高人真多！我之前出图都是一张图纸一个文件！好麻烦！哦！现在好多了！

力力_dzq · 发表于 2010-9-11 17:28:10

每逛一次都能学到新东西，好啊！

JYL495277 · 发表于 2010-9-17 16:38:36

高,实在是高
坛子里实在是高手如云!!!

1376430 · 发表于 2010-9-18 11:03:24

又学到了::::::多谢了

Humz · 发表于 2010-9-18 13:16:31

只要平时多注意就不可能有这样的问题了，SW的功能是多么的强大，看帮助就可以解决很多的问题。

wch_433 · 发表于 2012-6-8 21:57:06

11楼langhuan05 的方法可行，9楼cahors 的CTRL+C，CTRL+V 行不通。长知识充电了。
