画波纹管

348176472 · 发表于 2008-12-4 20:51:19

您需要登录才可以下载或查看，没有帐号？注册

x

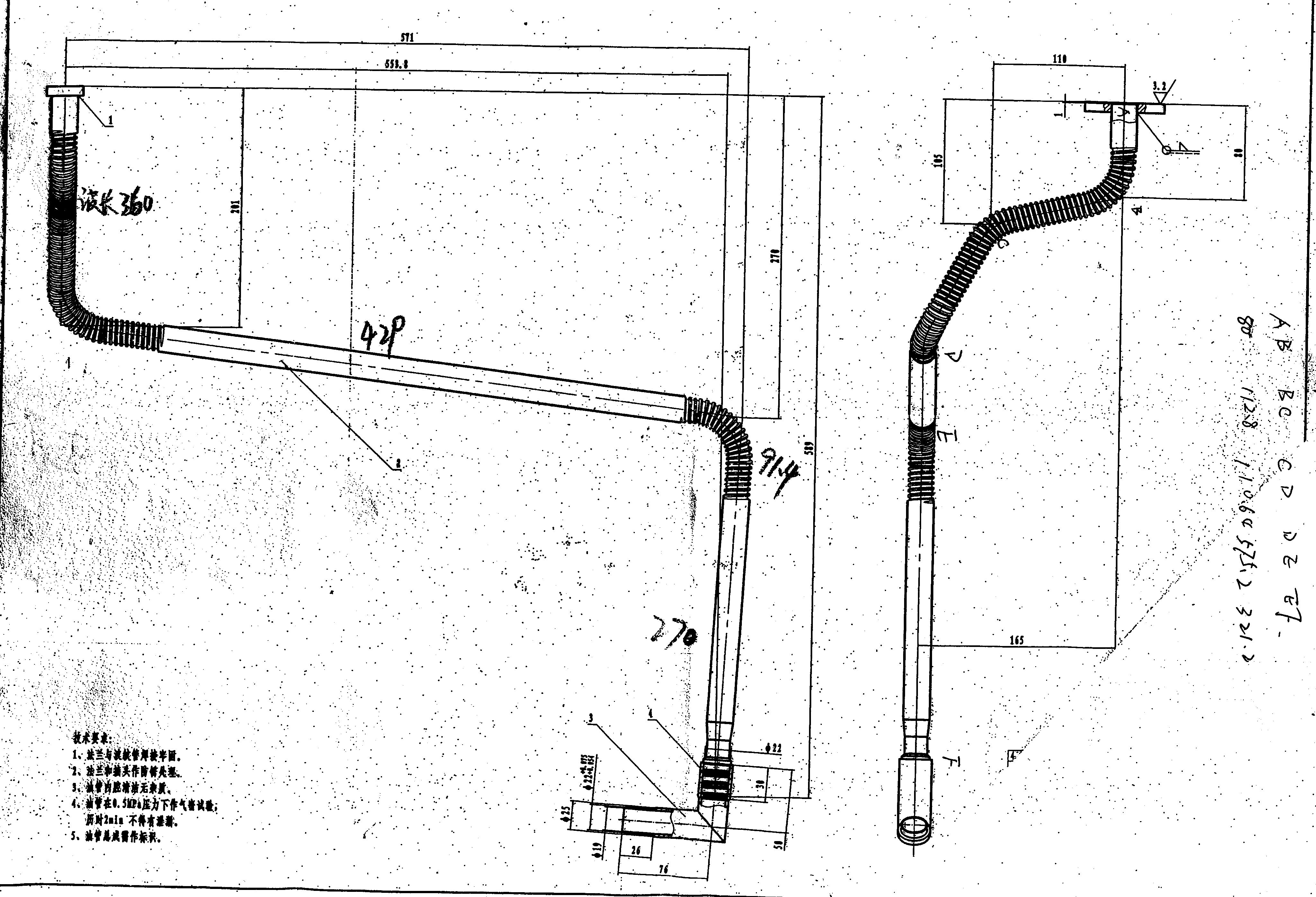

画波纹管能帮忙么

zsq1990_ · 发表于 2008-12-4 22:04:24

不就是螺纹嘛！呵呵

sxsanyi · 发表于 2008-12-5 11:47:31

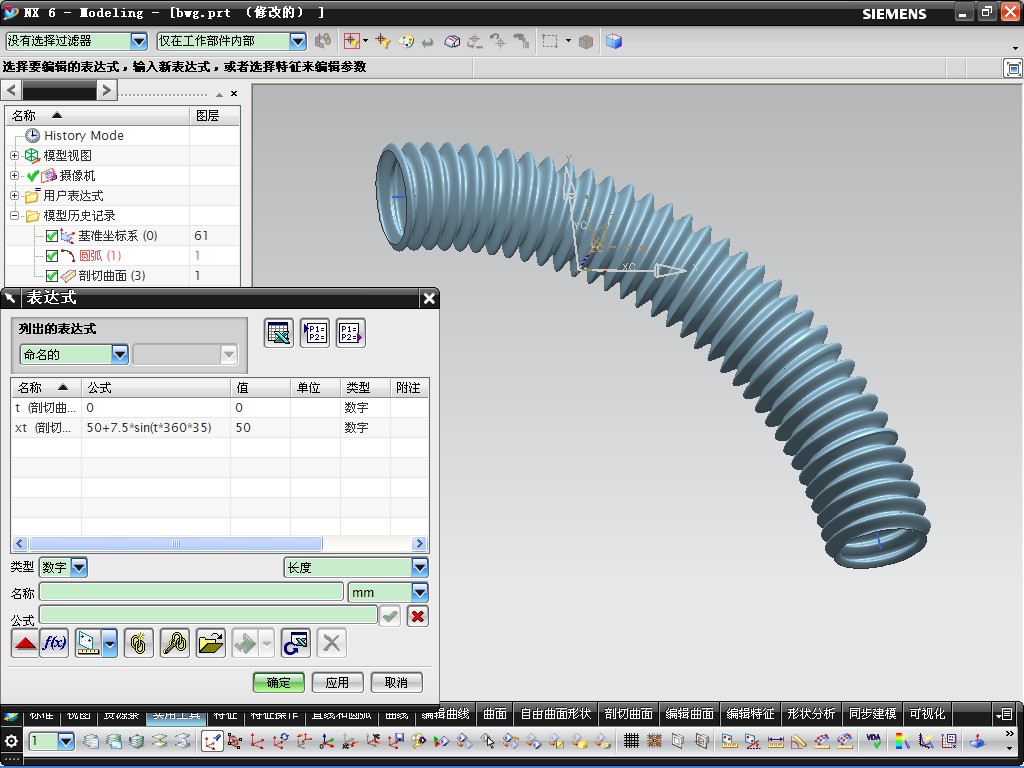

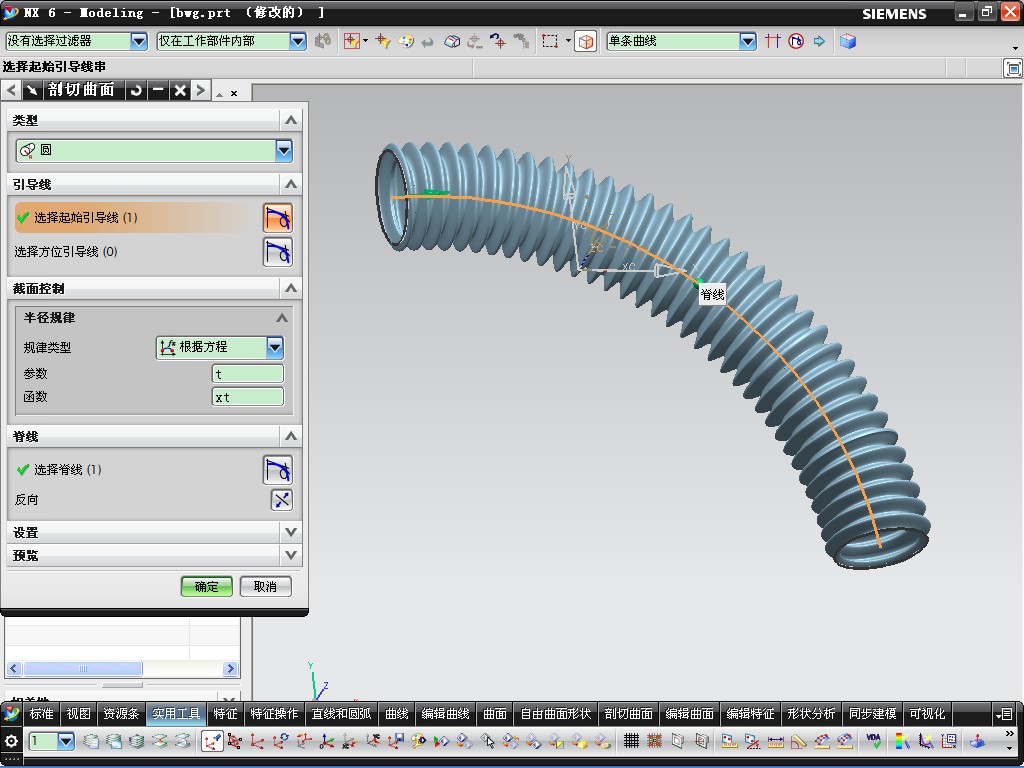

首先作波纹管的中心线，然后输入公式，最后选择“剖切曲面”中的“由圆创建截面”功能。
公式：
t=0
xt=50+7.5*sin(t*360*35)
50是基准直径；
7.5是波动幅度；
35是整个管子有35个波纹。

[ 本帖最后由 sxsanyi 于 2008-12-5 11:52 编辑 ]

348176472 · 发表于 2008-12-7 19:13:13

谢谢谢谢

mshanshui · 发表于 2010-11-2 14:10:05

xiele zhengxuyaoya

a841570133 · 发表于 2011-1-8 15:38:43

本帖最后由 a841570133 于 2011-1-8 15:59 编辑

6.0里的抛切曲面在5.0里是什么

farolding · 发表于 2011-1-8 16:10:10

3# sxsanyi 谢谢这位仁兄啊! 学习了! 我要试一下!!

zyl568 · 发表于 2011-1-20 13:53:34

学习了，画一下，试试

chenyanzhou · 发表于 2011-1-20 19:53:20

谢谢！还真不知道这个东西怎么画呢

zhaoyan4100 · 发表于 2011-6-12 13:38:39

看了还是有点不会！

xuyuwei · 发表于 2011-6-12 18:13:21

学习了！！！！！！！

ZIBENJIA88 · 发表于 2011-6-13 11:19:41

这个比较实用

ZIBENJIA88 · 发表于 2011-6-13 11:20:17

回个帖，验证吗要弄老半天

luck123 · 发表于 2012-3-22 11:01:50

提示: 作者被禁止或删除内容自动屏蔽

完美有缺 · 发表于 2012-3-22 11:11:58

以前没接触过，学习一下了，谢谢1

鸿运5678 · 发表于 2012-3-23 08:18:04

非常感谢！！

ymq238 · 发表于 2012-3-25 18:17:19

确实不错的

hufeilj · 发表于 2012-3-26 17:04:43

我的做出来怎么是实心的？

euplcl · 发表于 2012-3-29 11:16:49

按楼主讲的试试，谢谢

happysunkuang · 发表于 2012-3-29 11:47:10

按照上面的方法画可以画，但是是实体，中间的部分怎么去除？难道还要做一个，然后求差？

weitiansheng · 发表于 2012-3-29 22:16:55

还是不会画，多学习点技巧也不错，慢慢练

amiezhang · 发表于 2012-3-30 21:57:32

我也用ug8画了，确实生成是实体，该怎么操作？

236508579 · 发表于 2012-3-31 08:45:19

学习了还是有点模糊

chenweijunde · 发表于 2012-5-7 13:22:44

生成后怎么是实体。

xiaochuanlv · 发表于 2012-5-8 22:05:08

这个真是技术啊。。不会表达式
