Y12Cr18Ni9 硬度要求 GB/T 1220

wangyanwei

GB/T 1220的不锈钢棒 Y12Cr18Ni9（老牌号为Y1Cr18Ni9）标准要求 固溶处理后 硬度为187max (HB)
  l$ r6 j, m" S8 @: B
可是我们最近收到供应商提供的报告显示 硬度为266 HB
  S: U0 \" f2 b0 g2 Q* v
/ L6 S6 Y9 {  g4 p, R  F( ]5 V供应商给我们的解释为：
1. 原材料提供商为材料加工製造商, 所加工生產出來的產品稱為"製品".其製品有其公司一定的規範.
+ Q6 W8 N; e5 j) Z2.GB规定的乃材料(原素材)的機械性質.非加工處理後的製品性質.
故2者的數值會有所差異.
. X7 I& X  }. j4 p* b1 @

按照他们这理解就是，标准的要求是基于固溶状态--- 刚冶炼出炉未做任何机械加工（如滚轧，锻造），当材料经过系列的后段加工处理，会产生加工硬化，材料变得更硬更脆-----这就是棒料比素材硬度更高，延伸率更低的原因---相应标准的指标也会不一样。

1 E4 g/ u2 h  {/ r请行家给个澄清，欢迎讨论，谢谢。

LIAIYAO

供应商的说法是无误的，但是没有说明完整。
5 G! B2 l* n9 I0 h, f
! n+ y. {# |: @, j" e材料经过系列的后段加工处理，会产生加工硬化，材料变得更硬更，仍然可以在系列的后段加工加上退火程序使硬下降，再继续加工处理。
, m; q. z; H  b7 y' E
各厂家有自己一套标準，即最终尺寸和硬度需多大胚料或不完全加工的料配几次加工。

wangyanwei

那它是否符合GB T1220标准呢?　
3 B, y8 A, ^; \9 U+ S2 j- F　
; A1 c  U9 J- T9 V. ?( U7 w采购方的要求为要满足GB T1220(状态是固溶处理)

bobqu

你是可以选择交货状态的 软态（固溶态）就应该符合标准

lhf999

采购的是材料（不锈钢棒）还是经过加工的？如果是经过加工的，当然不可能按照GB/T1220的要求。
% W+ B, Z) }# r8 v7 A5 ]按照GB/T1220的不锈钢棒在经过加工后表面硬度会有所提高的。

另外：
; E; Q' ]# k/ p8 |供应商的解释是稀里糊涂的。不像中国人说的话。尤其是第1句话，完全是废话。

, [9 j9 F* `; W: m. T[ 本帖最后由 lhf999 于 2008-12-11 20:15 编辑 ]

wangyanwei

原帖由 lhf999 于 2008-12-11 20:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
采购的是材料（不锈钢棒）还是经过加工的？如果是经过加工的，当然不可能按照GB/T1220的要求。
, t; E: \3 Y8 {: x" e! j按照GB/T1220的不锈钢棒在经过加工后表面硬度会有所提高的。

6 o* s  t8 _  W$ u另外：
; R1 f/ I' p! j供应商的解释是稀里糊涂的。不像中国人说的话 ...

% ^8 ]9 }6 }: X
3 E, }* V" c7 _1 {' l哈哈， 这点你也看出来了。

我们的要求是基于机械加工之前的原材料 - 不锈钢棒的硬度要求。 和标准是一致的。

LIAIYAO

材质硬度：维氏（HV）180-550以上
硬度状态：冷轧 ANN、1/4H、1/2H、3/4H、H 、EH、SH
& N! [/ o) E' k! A0 V3 X举例说明:
) N* L  o4 E% g; k3 v. B9 o6 o说的是同一种材料，硬度是可以不一样的。 这是轧钢厂出厂的硬度分类，表示硬度是可以变动的，并非是炼钢厂出厂的硬度。
     SUS301  1/2H    HV：310以上      SUS304  1/2H  250以上       SUS631 1/2H    350以上
: D0 o. y/ e  A% K9 n4 _5 e     SUS301   3/4H   HV：370以上      SUS304  3/4H  310以上       SUS631  3/4H   400以上
     SUS301   H        HV：430以上      SUS304    H     370以上       SUS631      H    450以上
     SUS301  EH      HV：490以上
; K8 l% }! o4 F) \& j     SUS301  SEH    HV：530以上

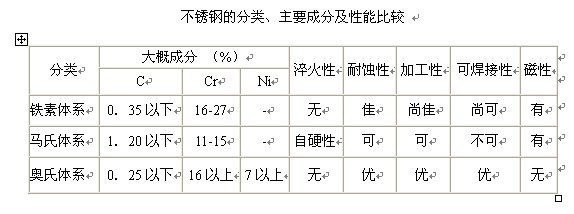

1 x: I, D! Z5 p6 p9 D& e% [

, C! U8 u/ c1 u" ^5 b

0 T+ }- T& a" C# f5 {
[ 本帖最后由 LIAIYAO 于 2008-12-12 11:41 编辑 ]

wangyanwei

原帖由 LIAIYAO 于 2008-12-12 10:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
材质硬度：维氏（HV）180-550以上
/ _5 J- E6 Z9 M5 c6 e4 e) v3 B& d硬度状态：冷轧 ANN、1/4H、1/2H、3/4H、H 、EH、SH
举例说明:
! O2 I( Y4 {! z说的是同一种材料，硬度是可以不一样的。 这是轧钢厂出厂的硬度分类，表示硬度是可以变动的，并非是炼钢厂出厂的 ...

谢谢你的信息。
  w& H9 u! T# F  u
/ c# @% h6 n7 k3 D5 ~# g1 V! ?但是我举例的这个牌号 Y12Cr18Ni9相当于303，属于易切削型奥氏体不锈钢。
! c/ s. m+ O; |, x9 G- ?
5 [9 O/ l& _" b' I您的信息都是关于304，316等不易切削型奥氏体不锈钢。 且标准规定固溶处理下，HV 200最大。 轧钢厂出厂时应该是经过固溶处理的棒材出售的吧。 如果按照标准来说的话。

wwjxgz

奥氏体不锈钢固溶处理后，随着后道的冷加工，有部分组织会切变成马氏体，且随着冷作变形量的增加，马氏体转变也增加，钢的强度提高、塑性下降，一般如冷加工量过大，需进行中间热处理。供应商解释是否合理取决与双方的合同约定，如交货状态按GB/T1220标准，则供应商有偷工减料的嫌疑。
