[Pro/E教程] 『1042』内接五角星

[复制链接]
发表于 2008-12-21 22:24:08 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题地址:http://www.3dportal.cn/discuz/viewthread.php?tid=487660&fromuid=154972
( M+ g% e) @9 M: {: z

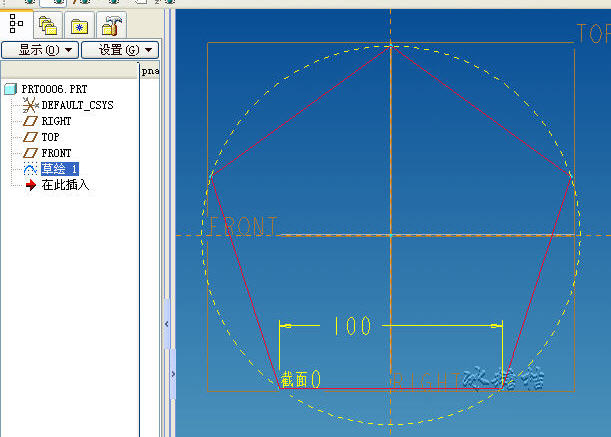

6 U8 n; D; U$ D8 O- T- h' ~; b% m1.草绘五边形。0 X  C# k, q; Q6 n! S, K* `
* H" C3 [! ^( G3 Q! C
8 Z; _6 z. A4 X2.创建中心轴,与五边形平面垂直。
  a% [! c  K, G7 I5 y' \4 N 02.jpg
4 p* N8 S/ O! _, L7 V6 m; K8 _) d% `% C7 u* w4 }
3.填充第一个草绘。: v$ z. u2 F7 I' w
7 V$ N6 c! v7 n' r6 r# t2 k+ w( i. ^5 N0 ~+ P% C3 O+ b. v
4.选中填充平面后按Ctrl+C,然后选择性粘贴。
0 l' H: x' o3 t( q% x  U$ t% ~ 04.jpg : @: O. t: [  G/ g) d  F& X& s; C3 |

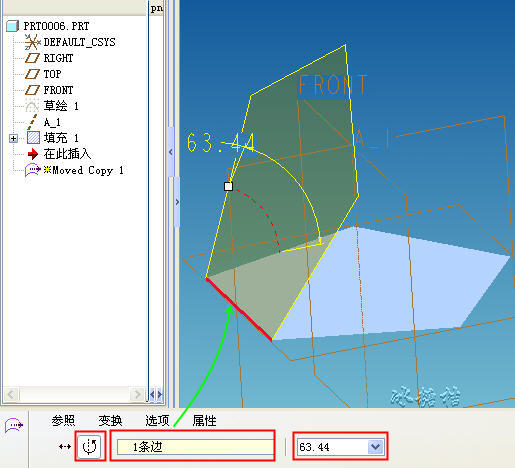

% f: \, T, \$ C0 b% m. f, G1 i9 d/ p% R5.选择五边形平面的一条边旋转一个角度,如是方向反了,可以输入负值。
! A2 a3 y9 R4 G7 n  j$ K( N 05.jpg
* |# b5 U8 e3 o2 e
7 f; Y: s; ^# a2 C4 Q: o8 U6.选中刚创建的Moved Copy1平面后按Ctrl+C。跟前面一样再创建一个平面。
& v/ X# Y" }3 [0 s; k8 p! j! y+ D 06.jpg 4 B  O$ i2 T. R0 [3 ?

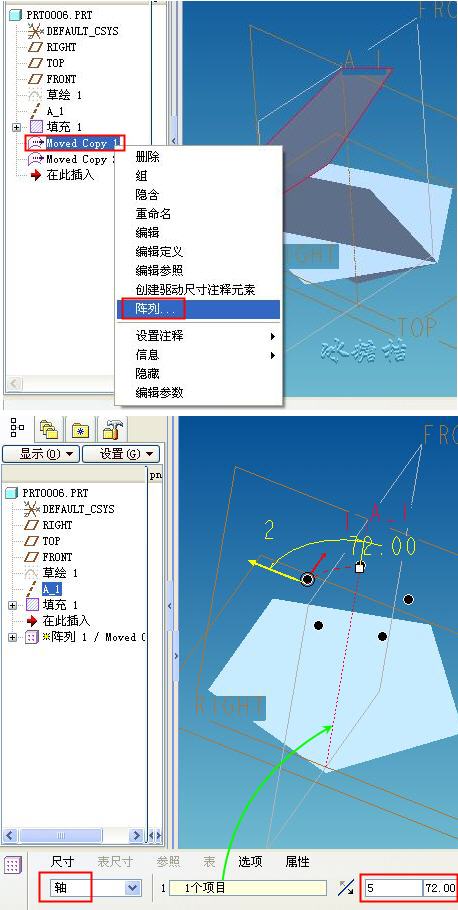

5 S5 y  q2 c# |) c+ d7.采用轴类型阵列Moved Copy1平面5个。
* V$ Z+ {* |" ~ 07.jpg
) w( h; S% H6 s1 Z$ G7 G8 g3 U2 w) w- C
8.采用同样的方法阵列Moved Copy2平面。
( x# m6 X/ H3 Y  V2 o2 z5 `- r 08.jpg
$ ?/ r& i* M& t- u% r. @: o6 `; ?: A- h( R# t
9.填充最后一个平面。
. V& z& A1 [3 |' A" h2 }1 z 09.jpg
1 N5 G4 d, F6 a

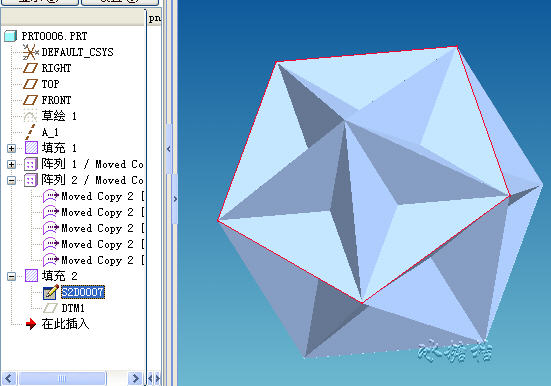

' c9 W. c6 V0 J" L/ A10.完成。5 a0 C* I& @  x8 G& o
10.jpg 0 l/ J/ P  H% z2 O( V

7 T3 E, o; v5 r1 c[ 本帖最后由 shuyouai 于 2008-12-21 22:30 编辑 ]

prt0006.prt.rar

72.8 KB, 下载次数: 105

WF4.0版

『1042』内接五角星.rar

686.57 KB, 下载次数: 150

PDF电子教程

评分

参与人数 1三维币 +15 收起 理由
qhdhcs + 15 教程!

查看全部评分

发表于 2008-12-23 16:08:33 | 显示全部楼层 来自: 中国黑龙江哈尔滨
太帅了!!
发表于 2008-12-28 20:37:08 | 显示全部楼层 来自: 中国浙江台州
不明白。为什么要旋转63。44度呢,我们怎么知道这个角度呢,看来数学几何也要懂才行呀
发表于 2009-9-5 23:30:50 | 显示全部楼层 来自: 中国江苏常州
有创意
发表于 2009-10-6 14:54:09 | 显示全部楼层 来自: 中国广东梅州
....我要 赶上你 ...........
发表于 2009-10-6 14:54:44 | 显示全部楼层 来自: 中国广东梅州
:time: ....加油....努力...
发表于 2009-10-8 11:36:09 | 显示全部楼层 来自: 中国山东威海
学习到l了,呵呵
发表于 2009-10-8 15:27:23 | 显示全部楼层 来自: 中国河北邢台
看得有点晕,三面都看到了
发表于 2009-10-10 00:43:49 | 显示全部楼层 来自: 中国上海
我是这个行当的新手,希望得到各位前辈的支持,谢谢
发表于 2013-10-13 14:18:36 | 显示全部楼层 来自: 中国山东青岛
:):):):):):)
发表于 2013-10-16 14:59:39 | 显示全部楼层 来自: 中国江苏苏州
不错啊!多画多学
发表于 2013-12-18 12:00:06 | 显示全部楼层 来自: 中国河南焦作
谢谢,学习啦
