型材画法

phrog · 发表于 2008-12-26 16:27:37

您需要登录才可以下载或查看，没有帐号？注册

x

制图新手，画了个角钢的二维图，但是领导不满意，请问角钢怎么画？

gsyefeng · 发表于 2008-12-26 16:39:26

我们公司型材的图纸一般分两部分：
1.型材截面图纸（包括材质、标准等）；
2.用型材加工成的产品图纸（包括加工尺寸、表面处理等）

感悟人生 · 发表于 2008-12-26 16:52:12

应该把截面画出来，这可以在机械设计手册上查，而且角钢规格一般都是写多少号，这也是标准上有的

徐和贤 · 发表于 2008-12-26 17:08:04

画出截面图，就ok了，表达已经很完美了

wwwzzzvvv · 发表于 2008-12-26 18:32:08

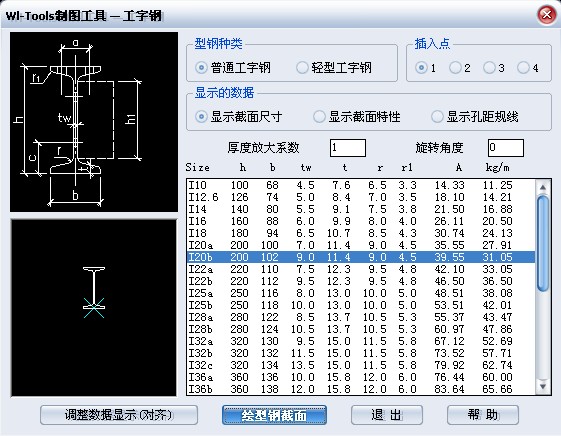

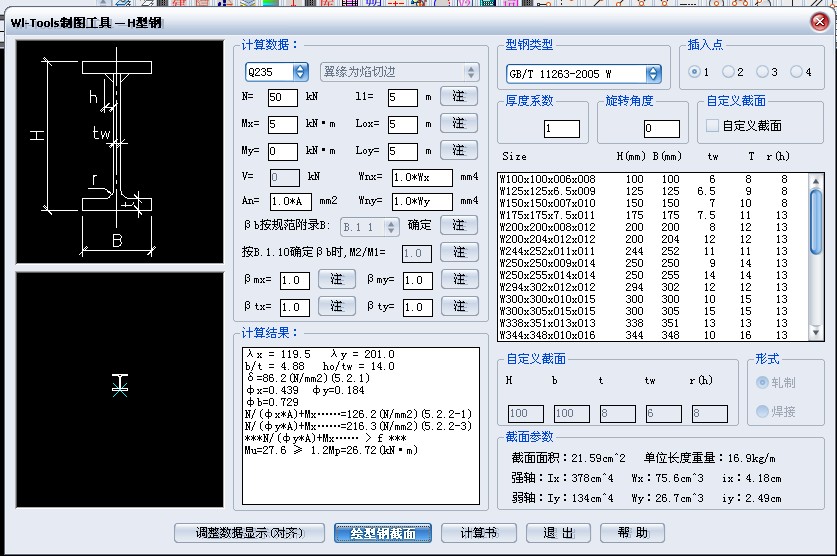

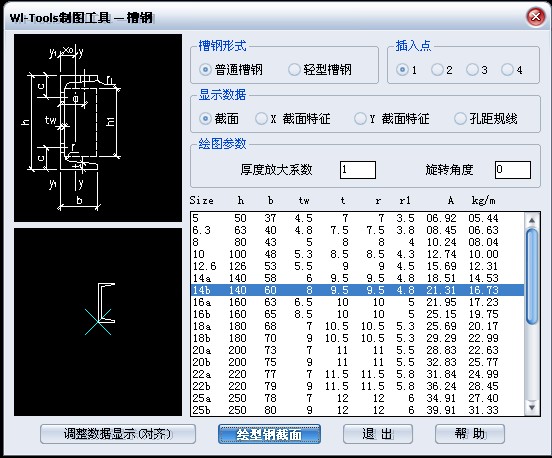

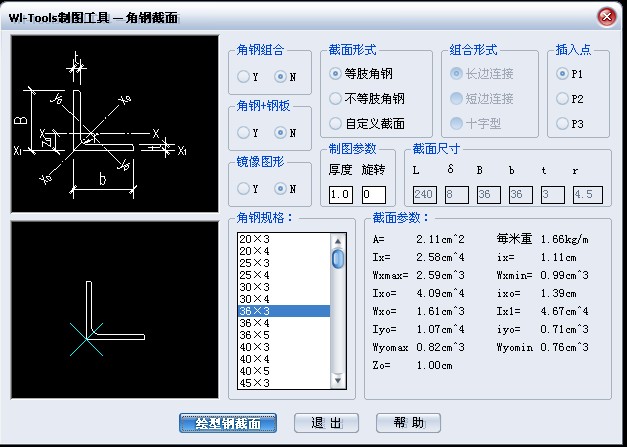

俺给你个小插件，里面有各类型钢画截面工具，很不错的插件。
就是使用有点麻烦，每次打开CAD界面都会出现一个注册网址，关闭网址，不影响使用。

phrog · 发表于 2008-12-27 08:38:49

谢谢楼上的几位朋友，我最开始画出了截面图，但是领导又说既然表明了角钢的规格，那个图就没必要了，我删了截面图，他又说这样表达不出特征来。
有没有朋友把我那个图改下，传上来我学习学习，谢谢！

wwwzzzvvv · 发表于 2008-12-27 10:51:02

是不是这样的呀。

phrog · 发表于 2008-12-29 08:06:09

晕，忘记说我机子上的CAD版本是2004的，你那个图我打不开，你是2008还是2009版本的？

wwwzzzvvv · 发表于 2008-12-30 15:41:16

原帖由 phrog 于 2008-12-29 08:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif T- S8 u' p$ ]
晕，忘记说我机子上的CAD版本是2004的，你那个图我打不开，你是2008还是2009版本的？

不好意思，重新发个2000DXF版的。
