关于工程图的捕捉问题

junjun1986 · 发表于 2008-12-28 09:11:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

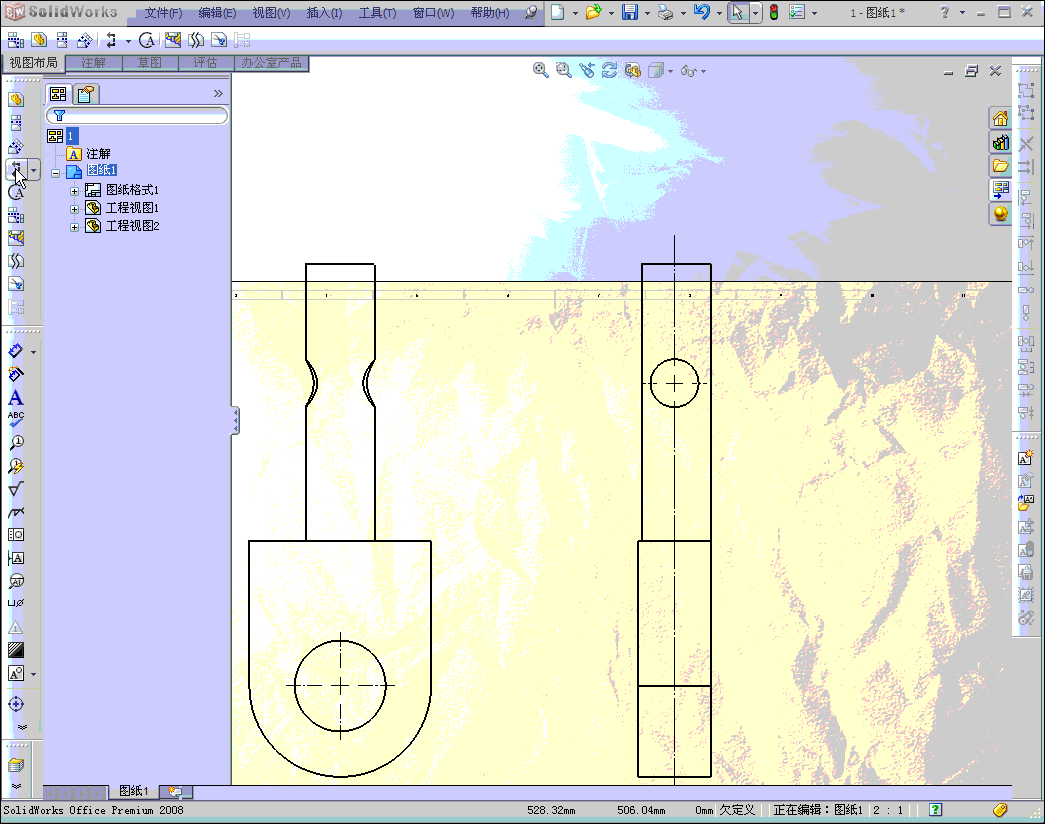

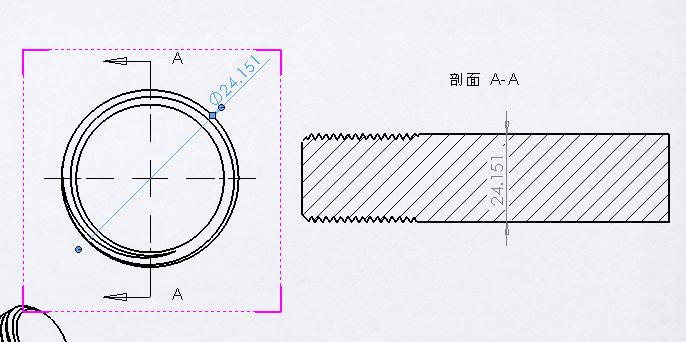

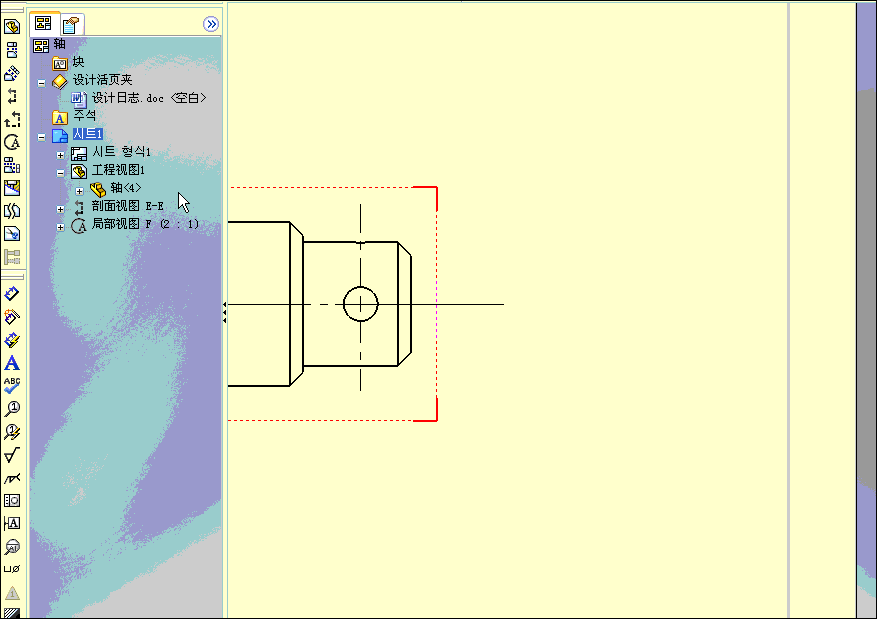

如图所示，因为是菜鸟，所以找不到捕捉的方法，望给位给予指点

zhaowenzhu · 发表于 2008-12-28 09:17:16

先绘出中心线，在做剖面试试。

junjun1986 · 发表于 2008-12-28 09:19:36

原帖由 zhaowenzhu 于 2008-12-28 09:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif; t; e% M6 j$ z2 U2 ~0 F# I; z
先绘出中心线，在做剖面试试。

不行啊，绘出中心线之后，再做剖面的时候还是提示让自己画条剖面线。

junjun1986 · 发表于 2008-12-28 09:27:08

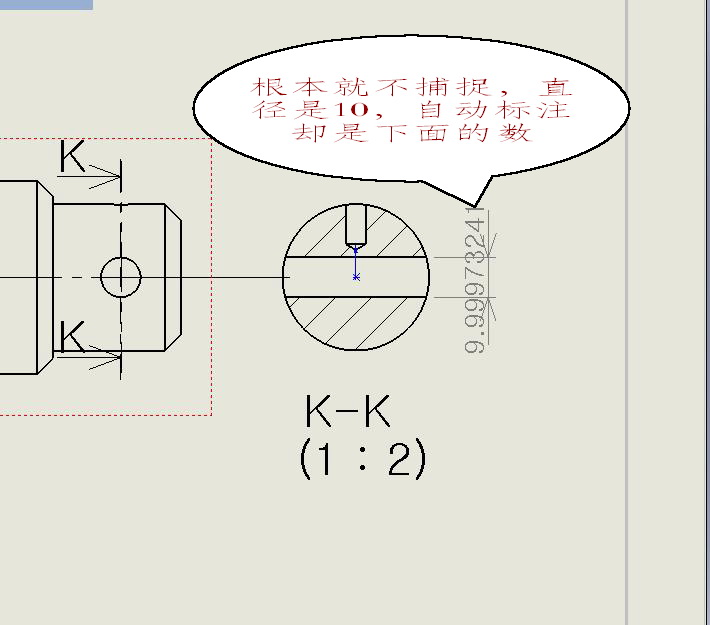

在画剖面线的时候根本就不捕捉，所以智能标注的数也不对。

zhaowenzhu · 发表于 2008-12-28 09:27:41

呵呵，剖面线是必须的，不画是不行的

[ 本帖最后由 zhaowenzhu 于 2008-12-28 09:39 编辑 ]

asencwx · 发表于 2008-12-28 09:29:56

先画中心线，然后选中中心线——剖面视图

junjun1986 · 发表于 2008-12-28 09:38:03

原帖由 asencwx 于 2008-12-28 09:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* G3 }* R. ^6 r6 G& z, `先画中心线，然后选中中心线——剖面视图

它不让选择啊，非让再画一条剖面线。。。。

junjun1986 · 发表于 2008-12-28 10:28:39

原帖由 zhaowenzhu 于 2008-12-28 09:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 w8 D+ L4 Y$ T6 _7 c. v) j
呵呵，剖面线是必须的，不画是不行的

还望你再指点一下啊。那条剖面线是怎么画出来的啊。我的怎么不能捕捉。说详细一点啊。

junjun1986 · 发表于 2008-12-28 10:29:28

原帖由 zhaowenzhu 于 2008-12-28 09:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. n0 H% J6 @2 K& [( d# z呵呵，剖面线是必须的，不画是不行的

拜托你再说详细一点啊。剖面线怎么画出来的，我的怎么不能捕捉啊

zhaowenzhu · 发表于 2008-12-28 10:40:14

很简单的，你要剖切的部位首先要明确。假如剖切孔的位置不与下孔的中心位置重合，则你须找出剖切孔的中心线，然后剖切即可。

junjun1986 · 发表于 2008-12-28 10:52:40

原帖由 zhaowenzhu 于 2008-12-28 10:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 A9 t+ E; U+ O B. N很简单的，你要剖切的部位首先要明确。假如剖切孔的位置不与下孔的中心位置重合，则你须找出剖切孔的中心线，然后剖切即可。

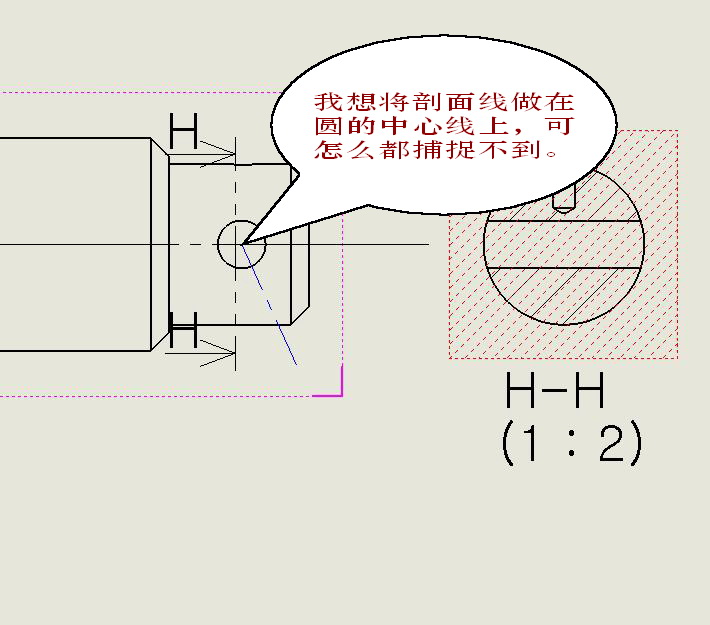

我现在很明确就是想画我指的那个孔的剖面线，可是画出中心线后，再剖面的时候，它还让我再画一条线，而这条线画的时候没有没有和原来的那个中心线有捕捉点。所以就不是很准确。

lizuoshan · 发表于 2008-12-28 10:58:44

到“系统选项”－－草图（几何关系/捕捉）设置

cygoodcn · 发表于 2008-12-28 11:16:44

可以的，可以捕捉，不用画出中心线也可以的

junjun1986 · 发表于 2008-12-28 11:38:28

谢谢楼上啊。终于搞定了。

332321665 · 发表于 2009-8-29 16:54:23

fweqrweqrweq

ljpfeng2004 · 发表于 2010-1-16 12:40:01

在草图上点右键点隐藏/显示的那个放大镜图标，可以显示隐藏的草图，有利于进行捕捉，适用于一切情况。2010年1月16日。这个大家一定要会。
