用实体设计怎样画多头螺纹及内孔螺纹

ligang6399 · 发表于 2008-12-29 09:40:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用实体设计怎样画多头螺纹及内孔螺纹？请大家指教！

pjtl · 发表于 2008-12-29 10:46:18

按需求（头数）计算螺距，先做出一条来，再按头数复制，最后布尔运算。
内外螺纹都一样。

ligang6399 · 发表于 2008-12-29 16:18:03

我要求制作的是6头。螺距为12，外径22，长为65。内螺纹与外螺纹配套，请pjtl指教，用实体设计作图传到我的邮箱ligang6388@163.com。并把作法细讲一下，谢了!!!!

pjtl · 发表于 2008-12-29 16:44:59

原帖由 ligang6399 于 2008-12-29 16:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 f. j8 {' G! F. Z( S1 _我要求制作的是6头。螺距为12，外径22，长为65。内螺纹与外螺纹配套，请pjtl指教，用实体设计作图传到我的邮箱ligang6388@163.com。并把作法细讲一下，谢了!!!!

你给的这些参数我无法做，你还是另请高明吧。

[ 本帖最后由 pjtl 于 2008-12-29 19:15 编辑 ]

ligang6399 · 发表于 2008-12-29 19:28:36

对不起，是我说的不明白。
我要求制作的是多头螺杆，6个头，导程为12，外径22，长为65，三角螺纹。内螺纹与外螺纹配套，请pjtl指教，用实体设计作图传到我的邮箱ligang6388@163.com。并把作法细讲一下，谢了!!!!

pjtl · 发表于 2008-12-29 20:54:30

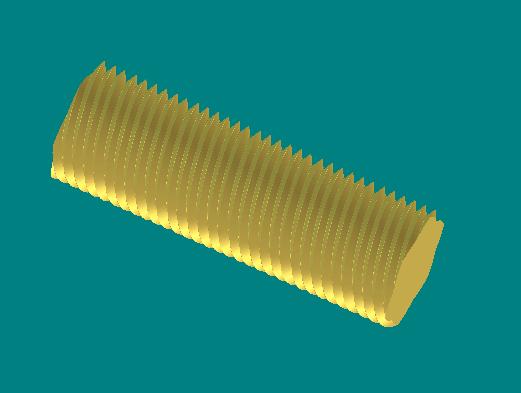

不必客气，看看对不？

[ 本帖最后由 pjtl 于 2008-12-29 20:57 编辑 ]

pjtl · 发表于 2008-12-30 13:23:49

ligang6399
你好！
用CAXA实体制作多头螺纹：
1、从图素脱出一个圆柱体并按要求编辑尺寸；
2、在圆柱体的端面按要求做出一条螺旋线；
3、扫描螺旋线并按要求绘制螺纹截面，成形一条螺旋状的三角体；
4、拖动圆柱体至螺旋状的三角体内；
5、并将螺旋状的三角体布尔设置为除料；
6、选中圆柱体后，按住Shift键再选螺旋状的三角体，进行布尔减运算，即可在圆柱体上做出一条螺纹槽；
7、选中螺纹槽（黄线）后，调出三维球并设置与圆柱体同心，按要求进行圆形阵列即可完成。
多头螺母：
1、先做好螺母的外形，复制一个已经做好了的多头螺纹到螺母的中心点；
2、调整多头螺纹与螺母的位置；
3、将多头螺纹布尔设置为除料，再进行布尔减运算即可。
祝你成功！

ligang6399 · 发表于 2008-12-30 16:35:02

pjtl您好：
您画的非常好，太感谢啦！向您学习了！

pjtl · 发表于 2008-12-30 19:01:13

不必客气，互相交流！

1101100110 · 发表于 2013-7-25 16:23:56

楼主您好：那个截面总是画不好，实体生成总是失败。能不能详细说下！
