xyzabcxyzabc · 发表于 2009-1-2 10:08:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

从事钢结构安装的朋友进来本人长期在广州饲料机械公司工作，因工作原因，除了在公司负责管理扳金下料制作外，还需要在饲料厂工地工作，进行钢结构安装，现场料仓群放样，风管非标件安装等等，所以也和各位同仁们都有一个一样的心愿---就是有个好的放样软件了；
   当然了，平常扳金件，平板放样展开我用SOLIDWORKS就可以了（结合自己的经验，选折合理的折弯系数，折弯扣除补偿），而且这方面的教程，心得，作品论坛多得是，再说是画蛇添足了；
   那对于特殊的形状怎样放样，参见我的贴子之一

   http://www.chinasolidworks.com/bbs/thread-5916-1-1.html
   方法多得很---都是我经常用的
               用Sooldiworks展开放样
               用AutoPol展开放样
               用Autocad画视图放样
               用手工--计算器----计算放样
               还有就是手上没工具-----那就只能在地上放样了

   有兴趣的话就发xyz6322469@qq.com
   今天再介绍一个和现场钢结构施工，展开放样有密切关系的好软件---钢构CAD2.7
   钢构里面绝大部分都是免费使用的（只有扳金展开放样要注册码），当然我们要尊重别人的知识产权，据我所知，注册码也不是蛮贵的，在两百元以下，说句笑话，平常少抽几包烟就可以了---玩笑话，在于各人怎么看了；
   言规正传，来看看钢构CAD2.7吧.
   钢构的使用介绍参见以下网址---
   http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/

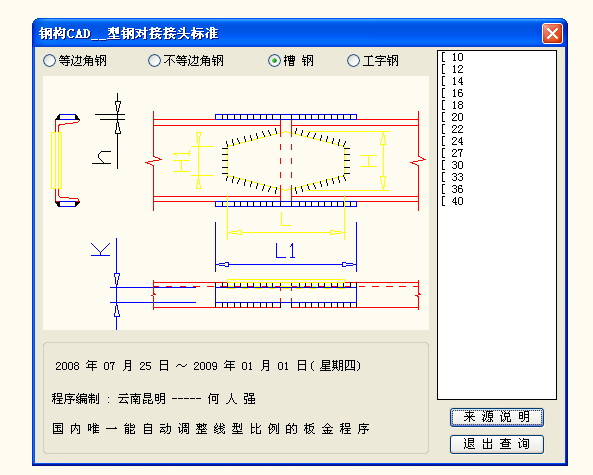

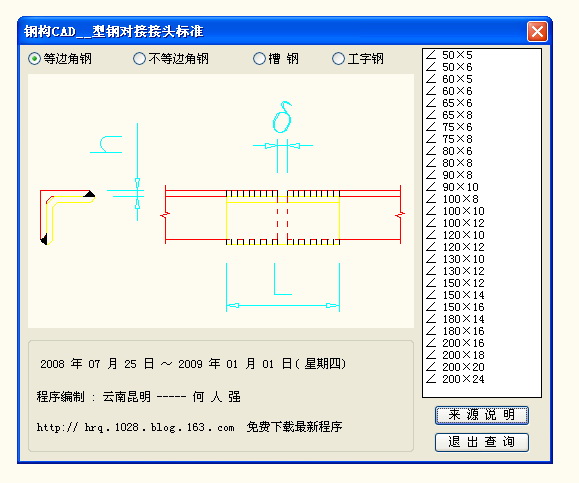

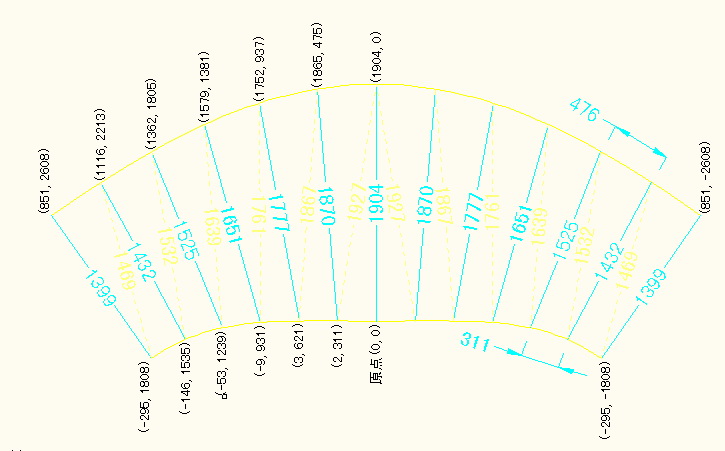

   先看几个图----

[ 本帖最后由 xyzabcxyzabc 于 2009-1-2 21:19 编辑 ]

xyzabcxyzabc · 发表于 2009-1-2 10:09:02

从事钢结构安装的朋友进来体面积计算系列程序：任何理工科的技术管理工作，都离不开体面积的计算。而一些不很常用的计算公式，不翻书是记不得的，更有的是翻书也翻不到，或翻到了其计算过程也很麻烦的。
   《钢构CAD》对一些常见但不常用的计算流程，用图文并貌的程序界面，只要启动本程序，秒秒钟之内，一路点空格键，就能看到计算效果，对照示意图输入已知数据，点击计算按钮，则可同时得到这输入数据相关的很多个有用的计算答案。
      还有更多又通用又实在的程序，例如：连续编号、文字下画线、自动标高、坐标标注、插入表格、数字递增或递减复制、角度换算、等等。
      钢构的使用介绍参见以下网址---
      http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/
      http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/
      继续看图---

xyzabcxyzabc · 发表于 2009-1-2 10:10:52

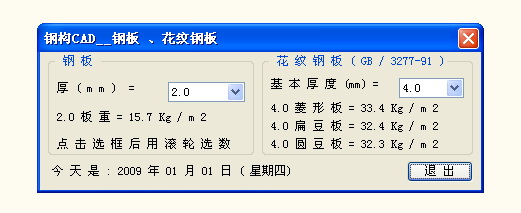

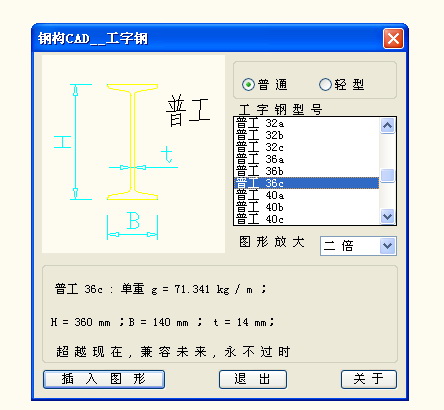

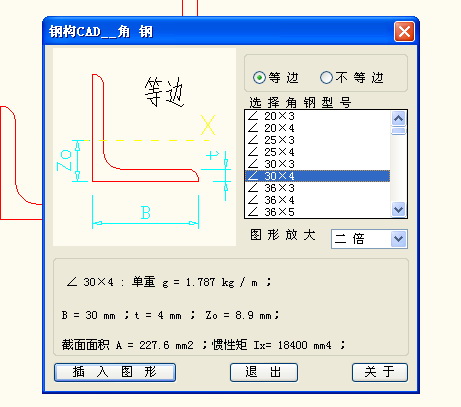

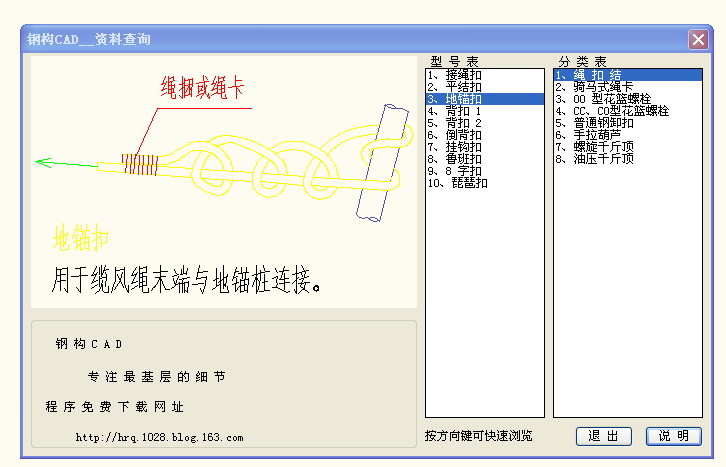

从事钢结构安装的朋友进来会画图的五金手册系列及画型钢杆件系列：应该说绝大多数基层工程师，在工作中都免不了会与五金型钢打交道，有的还要常画一些型钢图形。这种情况下，就有了各种各样的五金手册书籍或电子版五金程序。

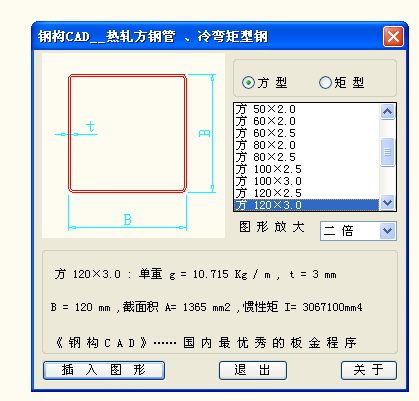

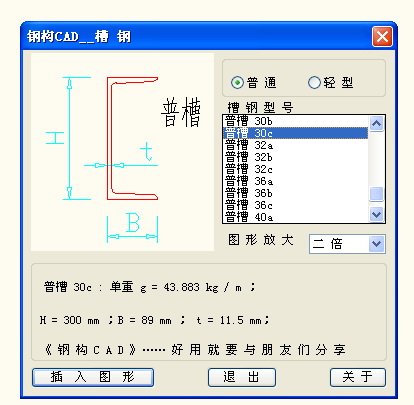

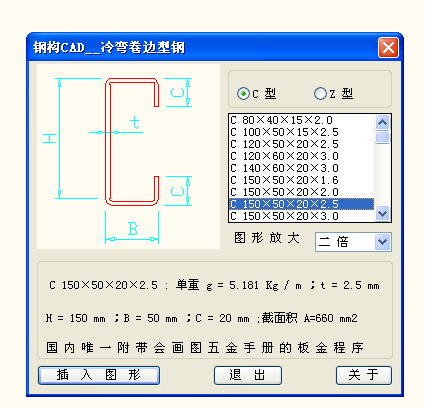

   《钢构CAD》从最基层的运用要求出发，将常用的各种五金型钢构，收集在一起，点击程序后就可以查询各种型钢的相关数据，并按所需的放大倍数，将型钢图形插入图中。广泛适用于在工作中要查讯五金手册的工程师，同时还可自动画出其图形，达到一举两得的效果。
对于一些常用的型钢杆件，提供了按不同视角要求、直接画出型钢杆件的图形，并自动在图形上标注型钢型号和尺寸重量。这对于需要画一些钢结构图的朋友特别有用，因为型钢图形中的线条内容太多，手工画图工作量太大，而用本程序，则将多视角画图与重量计算合二为一，自动同步完成画图与标注工作。
   钢构的使用介绍参见以下网址---
http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/
   继续看图---

xyzabcxyzabc · 发表于 2009-1-2 10:12:17

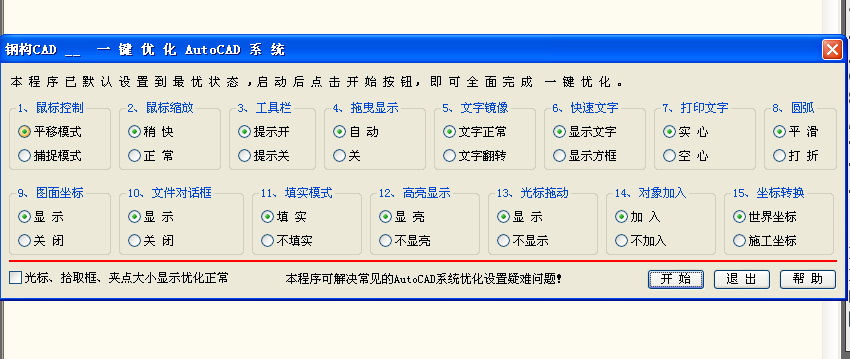

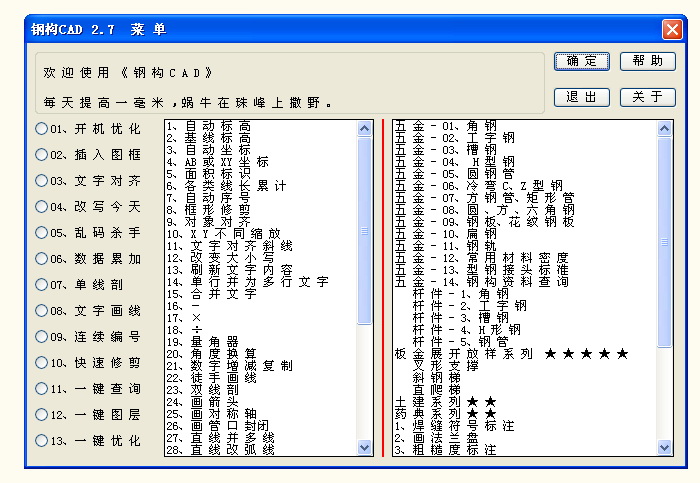

从事钢结构安装的朋友进来       一键优化：在CAD运行过程中，不可避免地会出现一些有意或无意的错误设置，特别是CAD新手，此时启动本程序，即可完成常见CAD系统疑难命令与变量的优化设置，让CAD新手也可彻底摆脱这方面的困扰，让CAD老手腾出记忆空间去接受更新的知识，在秒秒钟之内只用一键即可完成全面优化，让你随时都能有一个良好的作环境。
      乱码杀手：任何CAD操作者，都体会过CAD图中字体不能完整显示的滋味，特别是一些文字显示为乱码时，更是让人烦恼甚至无法正常工作。此时一个CAD老手则能通过字体设置或补充字体之类的设置来解决，而《钢构CAD》则提供一个快刀斩杂麻的方式，让你在秒秒钟之内，用乱码杀手将这些烦恼赶尽杀绝。

      统一系列程序：一幅图中，会有很多各种各样的内容，如标注、单行文字、多行文字、圆形、图案填充等等，而我们在专心画图时，又不可能面面具到，这样最后的一幅图形，如果种种内容的显示归类杂乱无章时，就会给人一种画图不用心、或一眼就能看出其画图者对CAD操作水平，这种情况对很多CAD新手来说，在短期内无法取得突破性提高，对很多CAD老手来说，也要花费不少时间与精力才能达到的效果。
而使用《钢构CAD》，将能够在秒秒钟之内，改变和提升达到这种完美效果，就象自动洗牌机一样，在瞬间之内，将图中所有内容，分门别类的自动化调整归类，最终达到让人一眼就能看出图典型内容的区别，特别是标注内容，更是体贴入微地让人一眼看出其修改过的重点内容或其标注的真实可靠性，这对标注尺寸核查，非常重要而又非常简单。
钢构的使用介绍参见以下网址---
      http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/
      继续看图---

xyzabcxyzabc · 发表于 2009-1-2 10:14:50

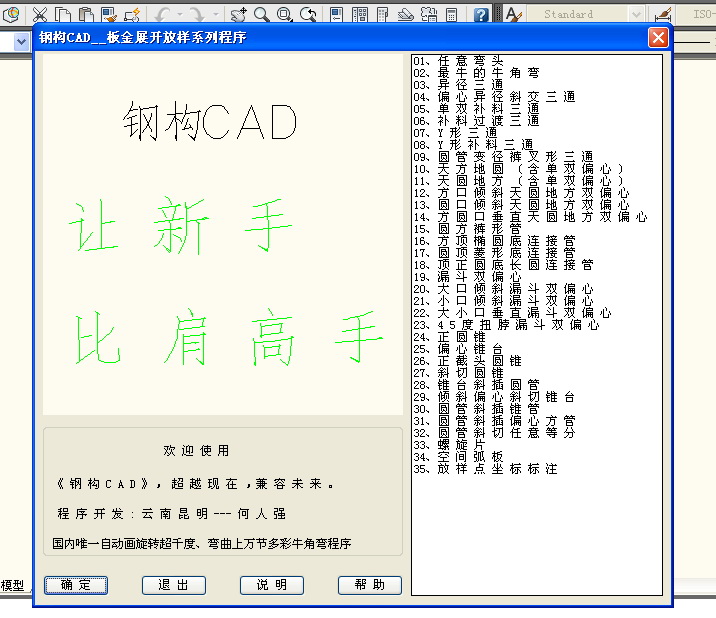

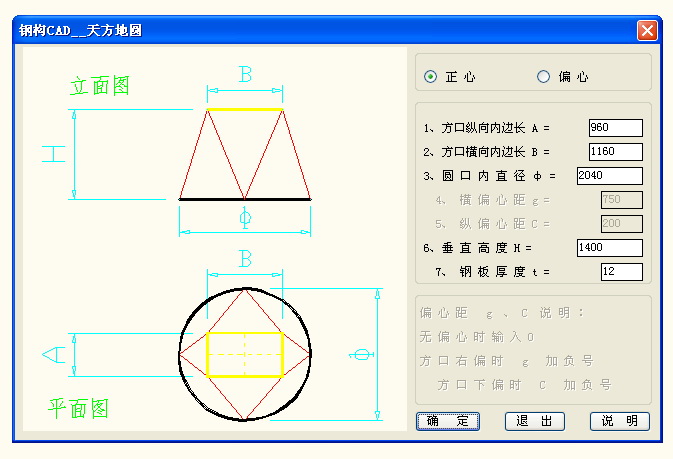

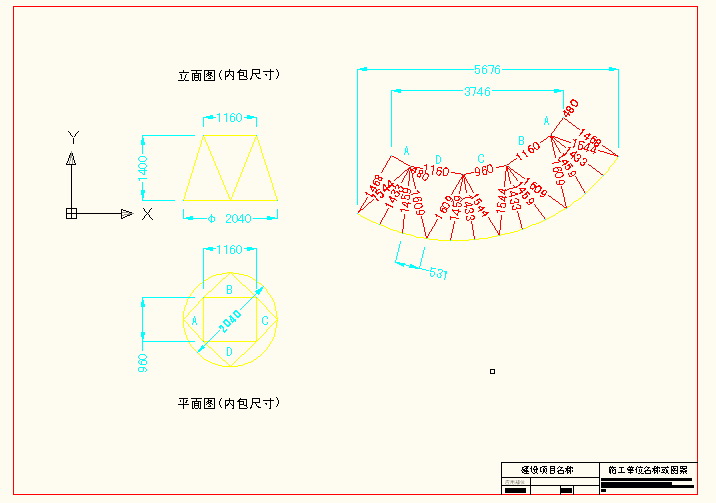

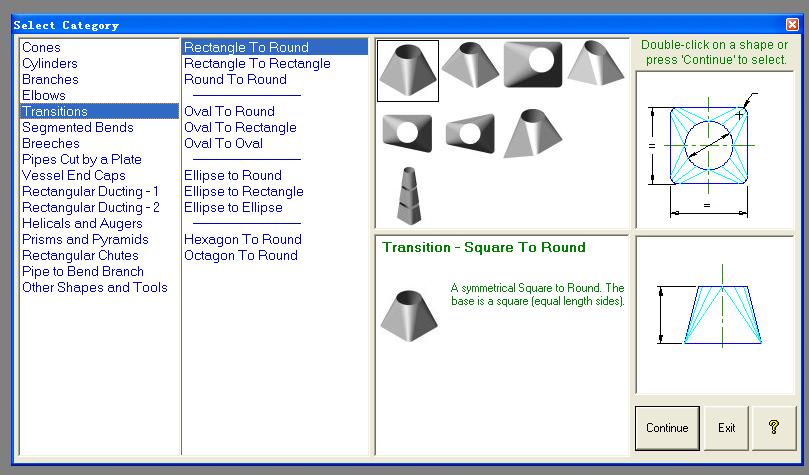

《钢构CAD》旗下的板金系列，由于有众多经典超酷、实用免费的程序，作为强有力的后备支持，才能使其具有：程序操作界面的简洁大气和强大功能配置，一次性在同一张图上全自动化出图内容的完美齐全，对新启动程序时程序自动提供一个常见的运算参数，此时只要点击确定按钮即可体验程序带来的、如行云流水的放样感觉，再次启动程序时会智能记忆上一次输入的所有程序参数，其众多国内唯一领先的程序性能，让你在板金放样施工中，将繁杂的放样工作变得轻松舒畅。
   《钢构CAD》板金系列包括：

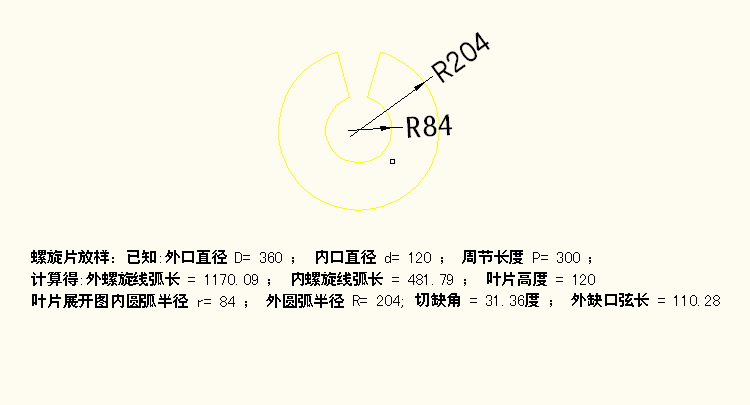

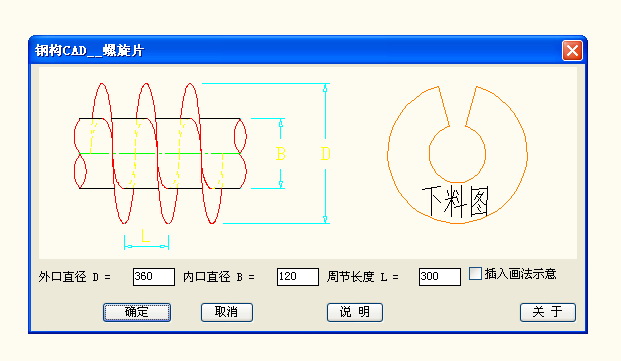

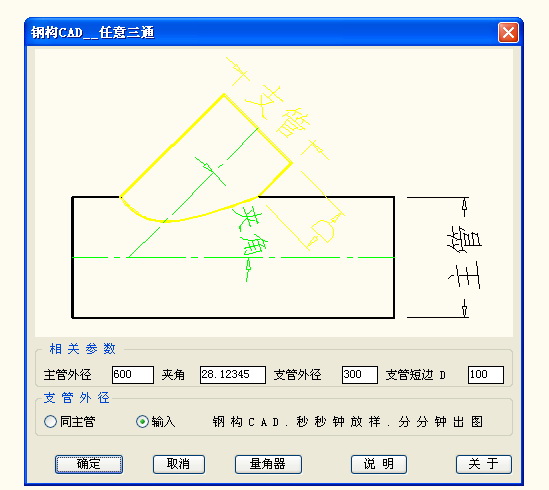

      各种三通、异径三通、正三通、斜三通、Y形三通、Y形补料三通、单双补料三通、补料过渡三通、变径圆管裤叉形三通、各种弯头、任意弯头、虾米弯头、直角弯头、牛角弯头、也称渐缩变径弯头或变径渐缩弯头、90度弯头、45度弯头、各种天圆地方、天方地圆、方口倾斜双偏心或正心天圆地方、圆口倾斜双偏心或正心天圆地方、方圆口垂直双偏心天圆地方、螺旋片、正圆锥、正截圆锥、偏心锥台、倾斜偏心斜切圆锥、各种漏斗、正心或双偏心漏斗、小口倾斜正心或双偏心漏斗、大口倾斜正心或双偏心漏斗、大小口垂直双偏心漏斗、45度扭脖正心或双偏心漏斗、锥台斜插圆管、圆管斜插锥管、圆管斜插偏心方、斜切圆管、圆方裤形管、方顶椭圆底连接管、圆顶菱形底连接管、
      放样点坐标标注程序等等，含盖了工厂各类常见的板金钢构件。

      钢构的使用介绍参见以下网址---
      http://hrq.1028.blog.163.com/blog/static/25328047200811294247601/
      先看几个图---

xyzabcxyzabc · 发表于 2009-1-2 10:16:36

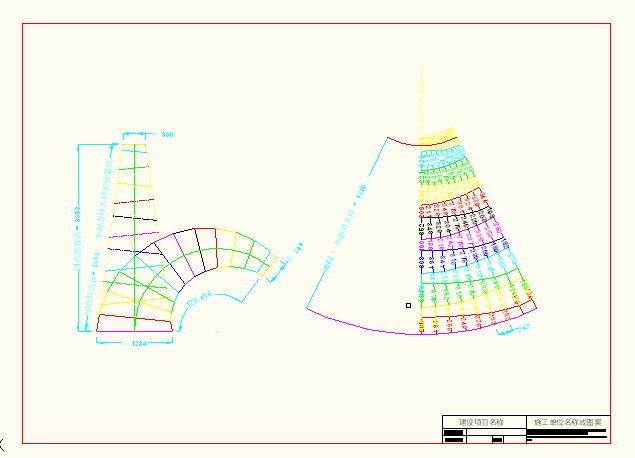

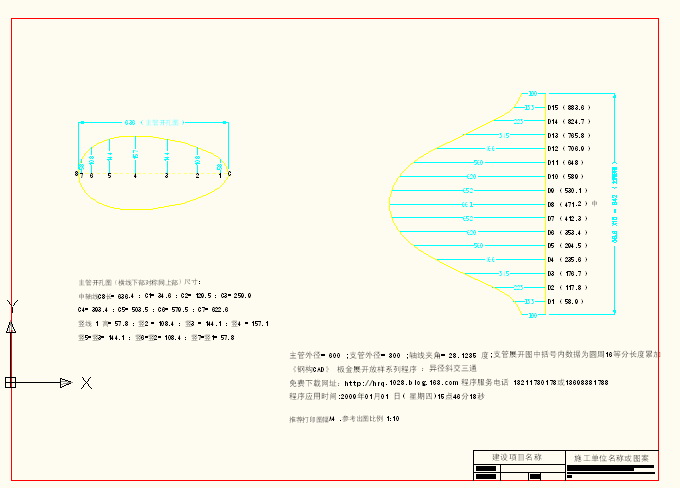

从事钢结构安装的朋友进来       在数控业迅发展的今天，它展开后的图形经过审核修改后，可以直接输入电脑切割。呵呵，有了它，
我们公司的切割机如今效率更高了;
      相信我，这个软件对我们施工放样画工程图，绝对大有好处，我相信它是我们工作中一个信手拈来的好东西；
      想和我讨论扳金展开放样的朋友，请发邮箱：xyz6322469@qq.com

www1974 · 发表于 2009-1-2 11:21:26

钣金种类太少了

xyzabcxyzabc · 发表于 2009-1-2 11:54:13

使用后就知道不少了

绿豆芽 · 发表于 2009-1-4 11:12:55

好东西

冰之锋 · 发表于 2009-1-5 08:35:56

:victory: :victory:

mdoo1 · 发表于 2009-1-5 09:32:45

感谢分享!正需要呢.
楼主多发点这样的帖子,方便大家么.呵呵

xyzabcxyzabc · 发表于 2009-1-5 10:49:26

有时间就发点了,大家共享

xiaoxu9728 · 发表于 2009-1-5 11:57:56

好东西,谢谢楼主!现在望速很慢回家在下来用用!

www1974 · 发表于 2009-1-5 22:36:49

不发一个绝的看来你也不知道“进取”两字怎么写！
http://mail.qq.com/cgi-bin/ftnExs_download?k=2934373603bbddccd041fc354031501d5355060f040554064e055200541c565055521a575006511f575702535057500751565555662762420f554353395f3d410b51524239054c02561a45571431&t=exs_ftn_download&code=c476f1b2

[ 本帖最后由 www1974 于 2009-1-5 22:38 编辑 ]

zqzqzq3931 · 发表于 2009-1-6 10:24:23

楼上可以提供另一个下载地址吗？此地址已不能下载

zqzqzq3931 · 发表于 2009-1-7 08:39:27

谢谢，可以下载了！！

魏大庆 · 发表于 2009-1-7 08:44:54

谢谢了，这些都是能用得上的

xyzabcxyzabc · 发表于 2009-1-7 11:05:14

楼主的软件的确不错,希望楼主能发给我一分

sunnyoldman · 发表于 2009-1-8 22:03:51

能否发到本论坛上来？

royalshark · 发表于 2009-1-10 23:23:29

感觉像是广告！

xyzabcxyzabc · 发表于 2009-1-22 15:54:36

有个对我们工作大有益处的好软件,那是很好的,希望越来越多的人使用钢构CAD2.7,也希望它的功能越来越多

zhx254480965 · 发表于 2009-1-22 20:11:08

多谢分享，已经收藏了，以后有流量了就下

xyzabcxyzabc · 发表于 2009-4-30 08:45:13

钢构CAD2.7具有很好的优点
1,展开迅速,数据准确,其结果能够直接输入数控设备切割；
2,不用进行复杂计算和画图就可以得到完美结果;
3,浅显易学,直接上手;
4,里面有大量的好程序能够协助我们进行绘图,制图,出展开图;
5,能够安装在任何CAD高低级的版本上,与CAD进行协同工作;
可以找这个网址
http://hrq.1028.blog.163.com/

[ 本帖最后由 xyzabcxyzabc 于 2009-4-30 08:51 编辑 ]
