原帖由 eric0307a 于 2009-2-4 10:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, e+ R; v- j0 q* d# R" s$ M3 x7 A- F! P謝謝!各位解答 弄各縫隙在上面是受擠壓後變形動會撐開讓液體流入
* d" J4 y& V0 }+ `可是COSMOS好像無法仿真到實際擠壓的變形狀態 這東西是橡皮之類的東西 我做的靜態分析只呈現如圖% B: [3 b! }% K N8 S$ C/ U+ B
單調的位移@@實際狀況一定會變形的很怪的扭曲,老師 ... ' C) z2 Q' v3 Z8 p
2 O7 |8 i. w4 {1 x# Y( A C橡皮是塑性材料,需要用非线性方法计算,而且应该用应力-应变曲线来定义它的弹性模量。推荐用Ansys做,cosmosworks还不能通过定义应力-应变曲线来定义材料的弹性(不知道最新版本能不能)。
" e: j2 v. l: O7 V! R1 g0.01mm的缝隙对单个零件来说的确不好分网,但是可以沿细缝把单个零件分成两个零件,然后组装成装配体。分割形成的新面之间设成接合,原先构成缝隙的面设成无穿透。
" p; m! {+ q1 h1 {6 ]( O我做了个样子,可以参考。为使变形清晰,横向加载。
) c/ a& p6 m& U9 n" H9 q s1 x. j

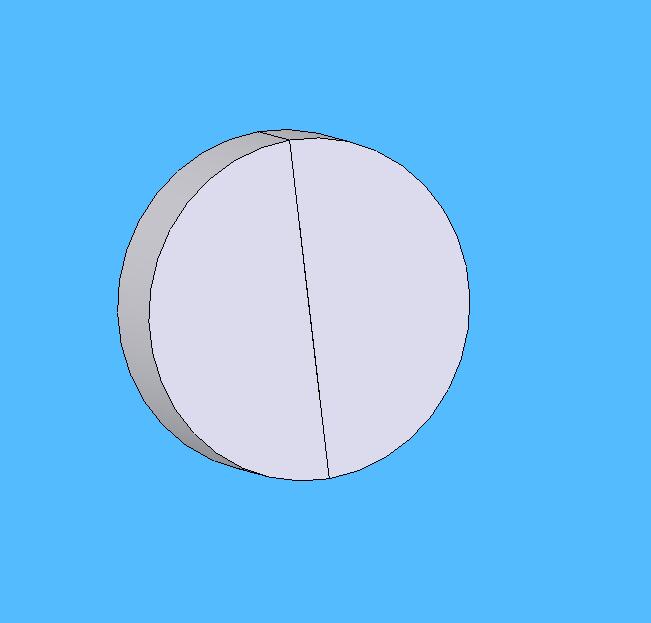

8 y8 a* g1 C; z" y8 m9 X3 n/ B装配体- U q7 K U% u A$ B: B
& R. Q, ~1 q$ [5 k# E; d. ?, U9 k' A* J

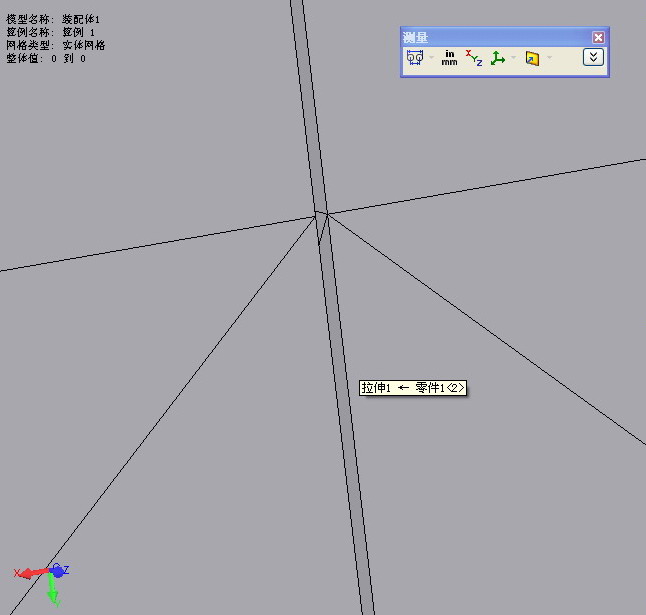

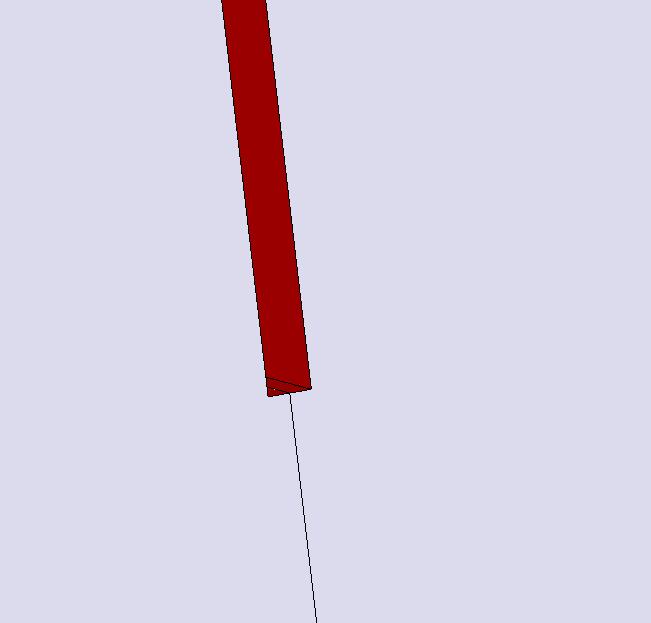

( W2 I2 r: f. [" P) N/ I' p1 C放大以后的缝隙
2 D4 i0 j. c* b* }
: {" M% i( N* s* @+ o* Q1 `, S
7 \: Z3 p; Z1 r, H6 I
( y, M5 I7 X- B9 `8 b4 m- z划分网格以后
. z! h( H3 b% ]# R# m% M2 c- N3 c
+ U9 k" @3 \7 k2 O
/ N5 T" e4 `! }% z, R* W
# l+ |5 R/ ?" Y! U- [6 Z

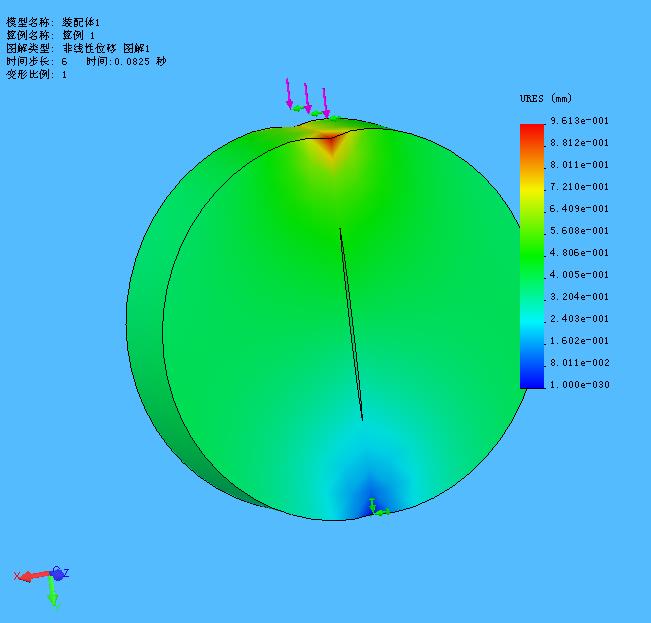

加载以后的变形情况
0 P2 I, f0 W. s7 y; w9 j
( A2 T, P, ~2 O: t/ h
F4 j0 E% U7 _[ 本帖最后由 tigerdak 于 2009-2-18 11:01 编辑 ] |
|
