钣金成型工具出工程图的问题。

junjun1986 · 发表于 2009-2-6 14:28:18

您需要登录才可以下载或查看，没有帐号？注册

x

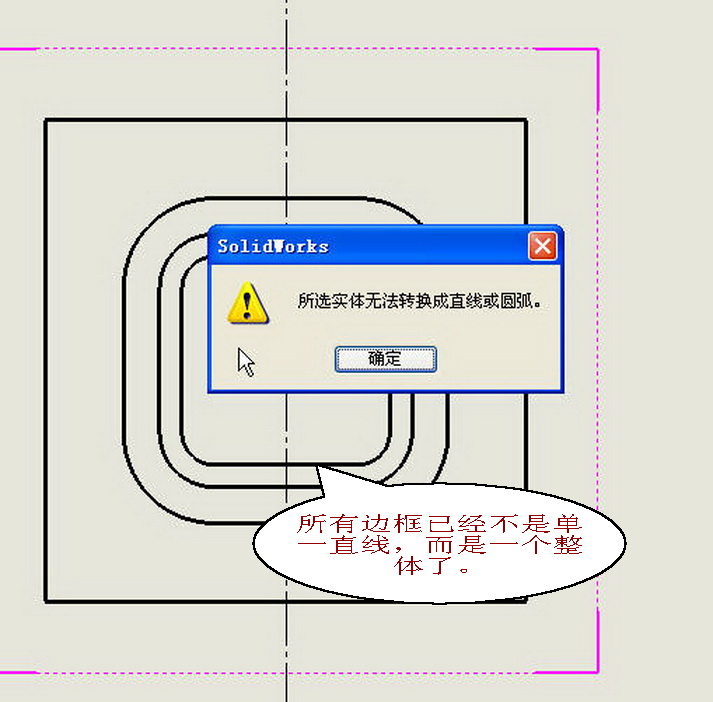

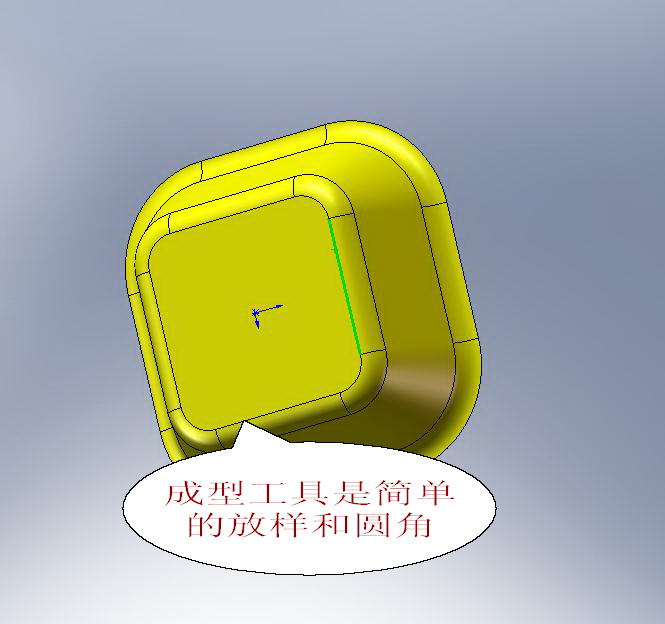

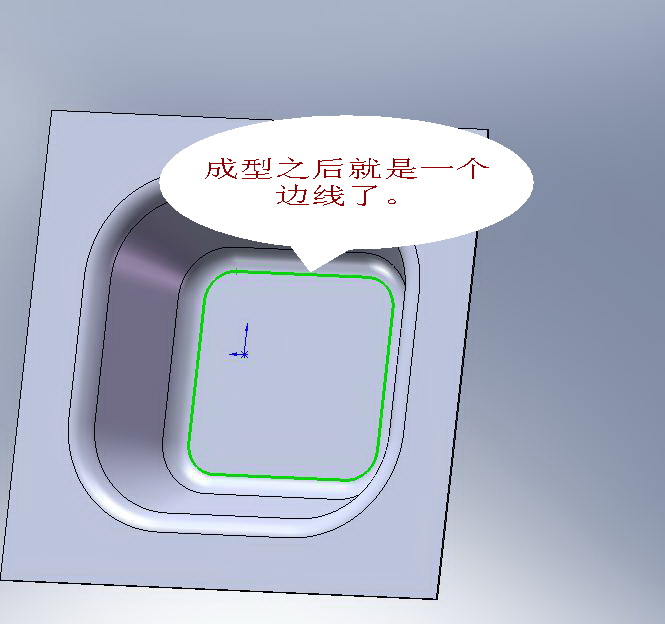

各位大侠，我在做成型工具的时候，出工程图标注是发现一个很困难的问题，还希望能够给与解决啊。先谢谢了。

这种情况该怎么解决，该怎么标注呢。

扫街 · 发表于 2009-2-6 14:51:35

提示: 作者被禁止或删除内容自动屏蔽

junjun1986 · 发表于 2009-2-6 15:17:58

原帖由扫街于 2009-2-6 14:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif* r2 _& y) Q8 `- ^2 T* v; J! Q0 I
剖开标注，本来你这种标注法就是不对的。

可是，在实际测量的时候，那个边线是要和其他的基准有尺寸的，没有了这条线，就不能测量这个成型工具所成型的具体位置了，

扫街 · 发表于 2009-2-6 15:23:18

提示: 作者被禁止或删除内容自动屏蔽

dayao605 · 发表于 2009-2-6 15:23:58

放样出来的边线经常出现这样的问题，我想你把成型工具用别的特征做出来应该就解决了

junjun1986 · 发表于 2009-2-6 15:47:10

原帖由扫街于 2009-2-6 15:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# F9 w/ d/ F8 C. e说实在，这个尺寸是由冲压模具决定的。

那冲压模具不是由这个零件的尺寸来决定的吗？
没有这个尺寸，模具要怎么做出来。
而且，就算做出来，那个零件还是要经过测量才能用，测的时候还是需要这个尺寸的！！！！
