dwg/dxf导入solidworks工程图模板

cryton · 发表于 2009-2-13 11:05:07

您需要登录才可以下载或查看，没有帐号？注册

x

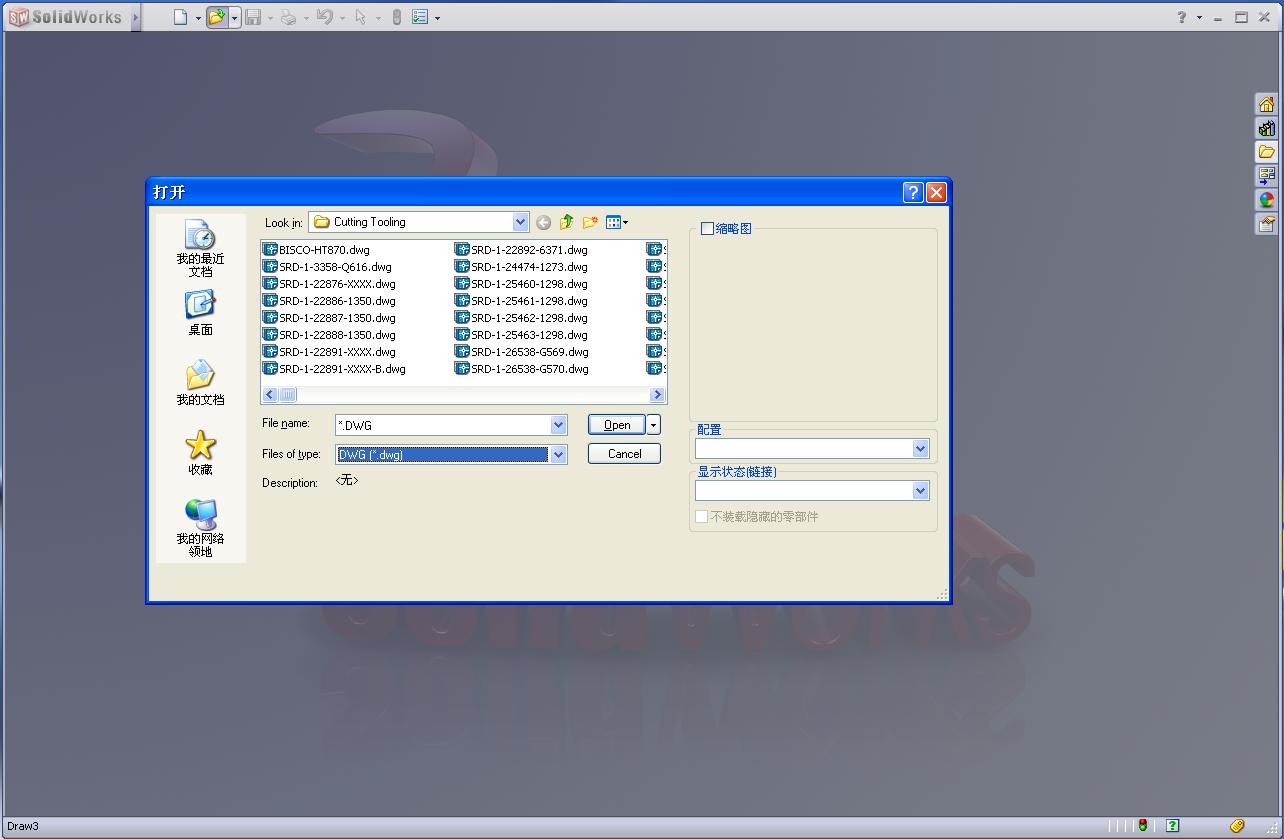

1. 打开dwg/dxf文件

cryton · 发表于 2009-2-13 11:07:59

2. 输入到solidworks实体

斑主，我怎么第二幅图上不去，没有选项？

[ 本帖最后由 cryton 于 2009-2-13 11:20 编辑 ]

cryton · 发表于 2009-2-13 11:23:07

3. 工程图图层映射

cryton · 发表于 2009-2-13 11:24:12

4. 文字设定

cryton · 发表于 2009-2-13 11:25:28

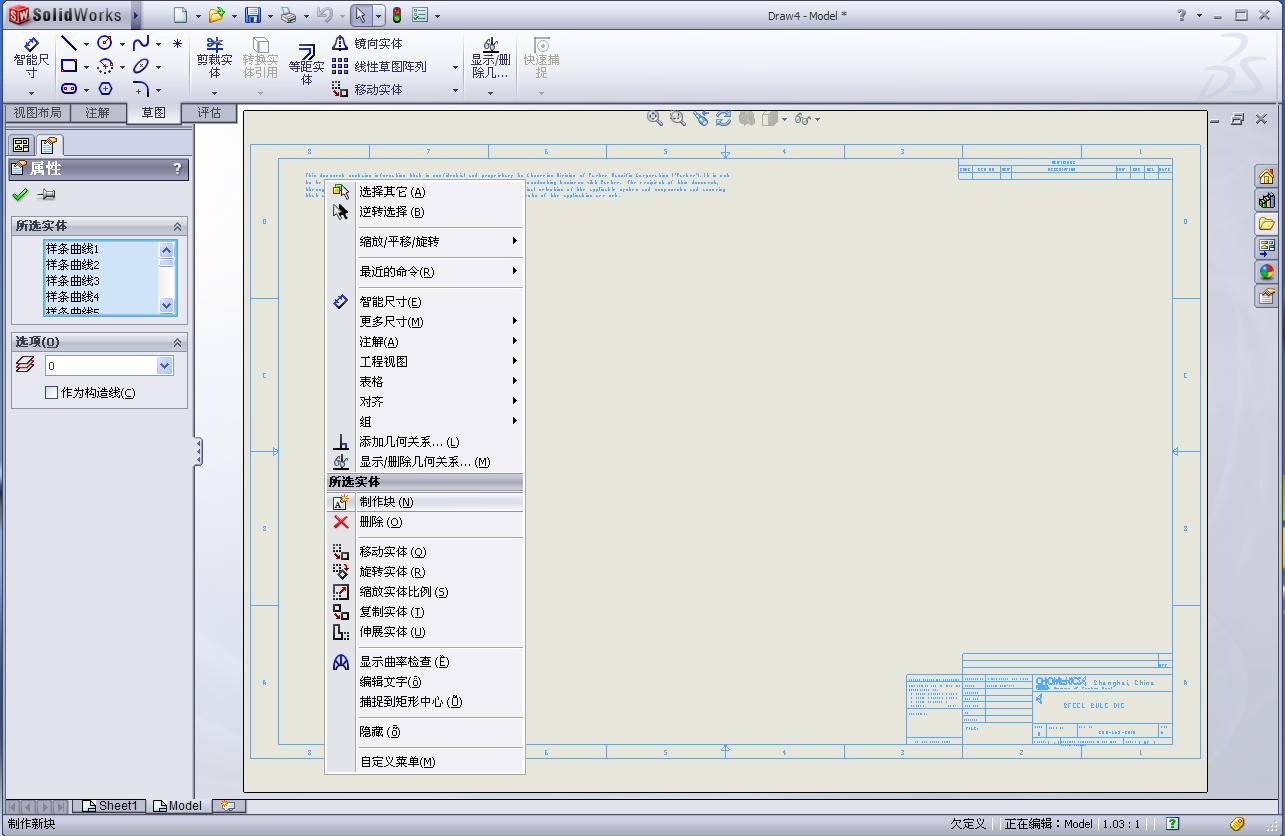

5. 全选，右键－－制作块

cryton · 发表于 2009-2-13 11:28:41

6. 全选，删除
7. 右键－－编辑图纸格式

cryton · 发表于 2009-2-13 11:30:35

8. 右键－－注解－－插入块

cryton · 发表于 2009-2-13 11:32:11

9. 右键－－爆炸块

cryton · 发表于 2009-2-13 11:34:06

10. 右键－－编辑图纸

11. 另存为工程图模板

cryton · 发表于 2009-2-13 11:37:18

12. OK。大功告成。

另外，图框链接之类的请参考论坛内相关贴子。如果觉得这个贴子对你有帮助，请帮忙支持顶一下。

谢谢。

great829 · 发表于 2009-3-23 10:29:49

看看，谢谢楼主

caodonghui · 发表于 2009-4-13 20:35:52

:lol:

hzj1985 · 发表于 2009-10-30 22:10:14

个人理解关键在于区分是在工程图状态，还在编辑图纸格式状态，在工程图状态另存为工程图模板，在图纸编辑状态即可另存为图纸格式。

hzj1985 · 发表于 2009-10-30 22:10:50

个人理解关键在于区分是在工程图状态，还在编辑图纸格式状态，在工程图状态另存为工程图模板，在图纸编辑状态即可另存为图纸格式。

totoyangson · 发表于 2009-11-4 13:59:15

[img]http://www.3dportal.cn/discuz/images/smilies/default/smile.gifhttp://www.3dportal.cn/discuz/im ... s/default/smile.gif[/img]

xisiniao · 发表于 2009-11-4 17:42:45

图解很详细，就算懂了也要虚心学习！

cloudpeng · 发表于 2009-11-4 18:29:19

楼主很厉害啊

tuutg · 发表于 2009-11-7 23:09:38

以前不会弄，今天学会了

jinringmail · 发表于 2009-12-4 13:10:20

支持顶下

,好好学习

jinringmail · 发表于 2009-12-4 15:15:34

我做了下,感觉插入块后再爆炸是不是有重复的意思,索性不做块另存为模板图不是更快吗

bandwang · 发表于 2009-12-25 14:45:54

gaogusheng · 发表于 2009-12-25 16:02:14

我觉得迈迪的工程图模板不错的！大家可以用，自己可以加链接

gaogusheng · 发表于 2009-12-25 16:09:10

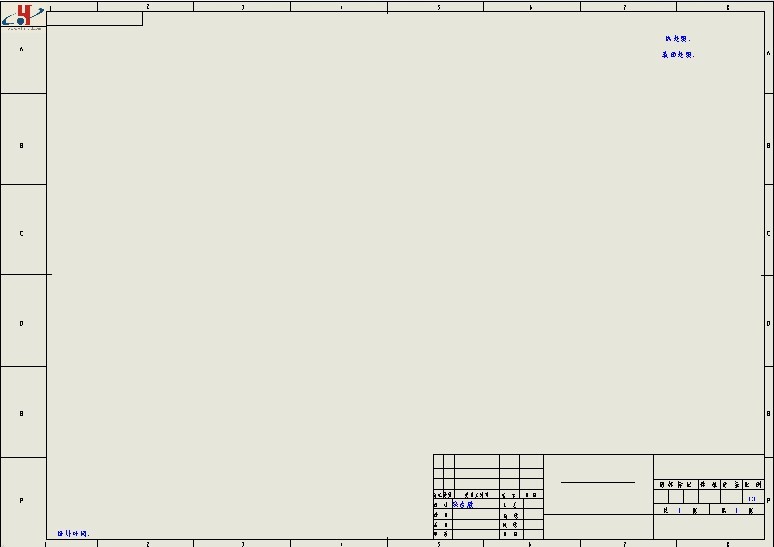

这是我用的迈迪更改的符合我们企业的图框，链接也加好了

huodeidei · 发表于 2009-12-25 16:29:36

块的利用是很重要的

124485833 · 发表于 2009-12-31 14:54:56

~~~~~~学习了。
