如何把型材的截面做成库文件方便调用

55555wqc

如何把型材的截面做成库文件方便调用。
把型材截面作为库文件，然后设定其路径，在零件草绘时方便调入该如何做？
1 C) x8 c- r( S, w进一步，能否把型材（比如槽钢）的截面做成族表文件进行草绘调入？
2 N9 \% v- \, `' m7 u8 q3 E
哪位会员知道技巧与方法请不吝赐教。
谢谢。

zhanglili167

你可以将截面保存，每次调用，但不可以设定路径

55555wqc

谢谢南柯兄，可能真的不能设定路径。
3 h; d% o, b3 @$ ?论坛中有Pro/ENGINEER Expert Framework 钢结构设计专用模块的插件，我正在观看，或许她能解决类似的问题吧。
) t5 e  U2 ^9 f5 K3 S
) H: ]9 t! A$ I链接
4 t4 r# R6 v, c/ }+ C; o( u- ?http://www.3dportal.cn/discuz/viewthread.php?tid=534770&highlight=efx

31358302

截面可以保存到固定目录，
* @# |3 `% {5 _2 K$ q% Y& g然后在config中指定sketcher_palette_path
即可在草绘调色板中调用

观念

1. 草绘常用的截面;
2. 将截面保存到\proeWildfire安装目录\text\sketcher_palette(可以在此自己新建立一个文件夹);
* }5 X; E7 z* f- _6 u! c- I3. 该截面就会出现在" 草绘器调色板----轮廓"中.

: i2 @7 i# U5 r) ?哈哈,好象是3.0以后的新东西,当时感觉瞒好,与大家分享
- }+ ]( _7 ~6 _* J" _; b
3 b, M  {6 A: Y# j9 }7 N5 z4 a[ 本帖最后由 观念 于 2009-2-20 22:04 编辑 ]

cwqp8090

谢楼主提供的资料

tieli

在工作目录下直接建个文件夹,把常用的截面另存到就可以了,调用的时候 可以用调用来自文件系统
可以看看这个教程;也是一种不错的方法,
http://www.3dportal.cn/discuz/vi ... ;highlight=%2Btieli

xjl200204121

原帖由 byy0241194 于 2009-2-22 09:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1.我的办法是将autocad的截面库转到proe中草绘，相对而言快一些;
' r: k4 p2 h6 v2.可以将截面尺寸做成相对关系式，与它不一样的，另存为后修改相关尺寸就行了
( a- `. Y0 g: j- h, ^# [5 e- V" V4 g3.如你所说，将其做成族表(也就是关系的升级版了)，就可以了，
不过 ...

6 _0 s/ x* |+ j9 w# f  Y7 I很好的一个办法
/ @/ l# d9 v: O% A3 d6 V另外也可以做好一个后，设置参数 在草绘里建立关系式，每次调出来更改一个尺寸就可以了
4 _7 |7 E2 s9 n$ W! M+ }& @. m这样可以不占用很大的空间，如齿轮之类一样

55555wqc

看来大家对这个问题有同感,不过4楼的我试过不行所以在此求助,5楼的我不太明白
/ l. c# ]  G& p3 w0 Q  }
哈哈,8楼的最全.

我试用了以下EFX,感觉比较理想,还在琢磨中,改天发个实例图片.
) ?, `5 f1 d) e; _: |: ]: U
" B  w  ~# k7 S) ^/ `

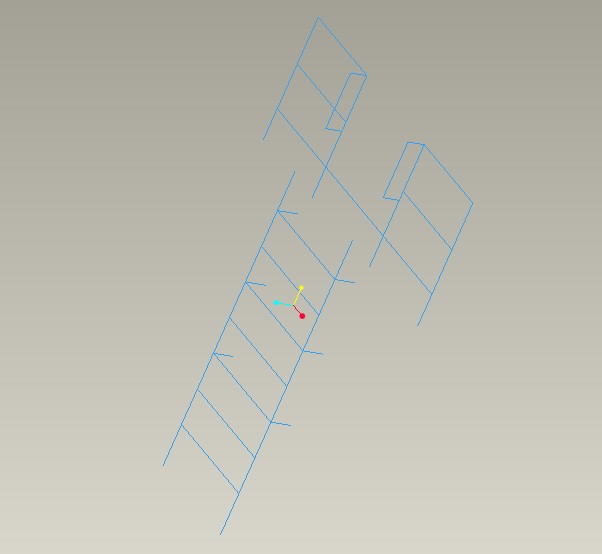

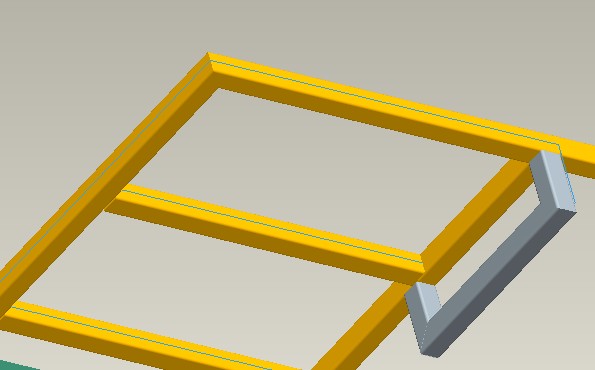

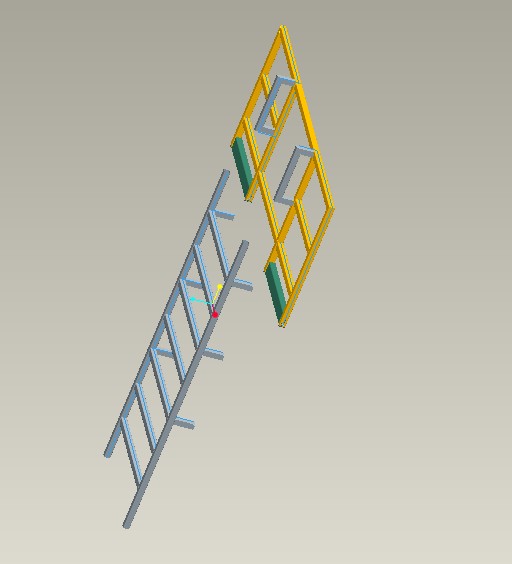

( @2 W  N6 G3 L) q" W& a下面是我尝试做的一个栏杆.

转弯

还是菜鸟
5 C8 T- w$ f+ k  W不懂

55555wqc

其实感觉5楼的是最正规的方法。现在有点理解他的做法了，谢谢。

ivyoyo

我是菜鸟，感谢楼上诸位兄弟讲解，学习了

chaoyuan617

试了一下，5楼的方法不错！但是有个疑问，那么多截面都输进去是不有点麻烦啊！有没有更好的办法？请教！8楼的看起来很不错，但不会做！“将autocad的截面库转到proe中草绘，相对而言快一些”这个就不会！
