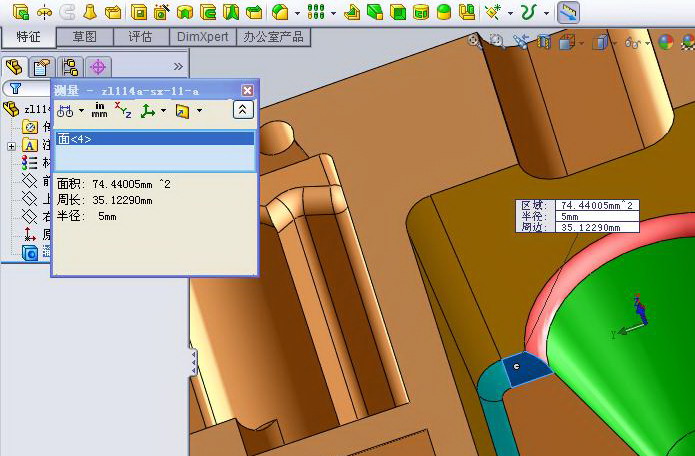

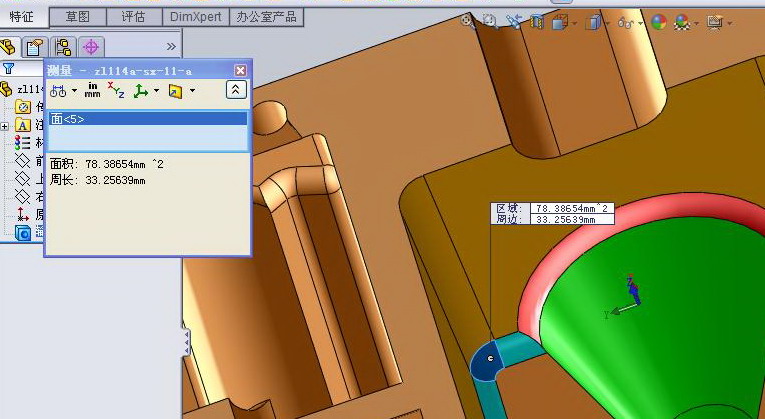

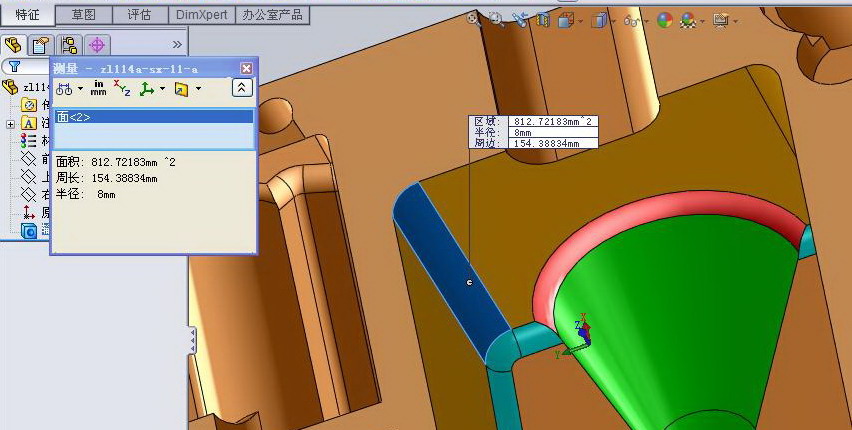

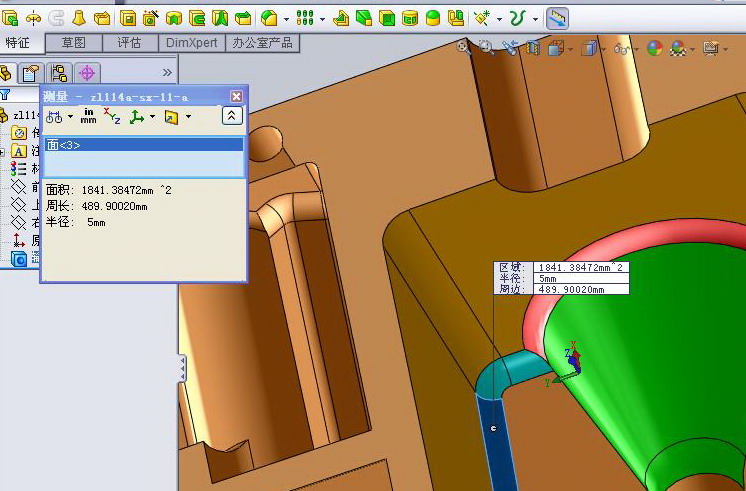

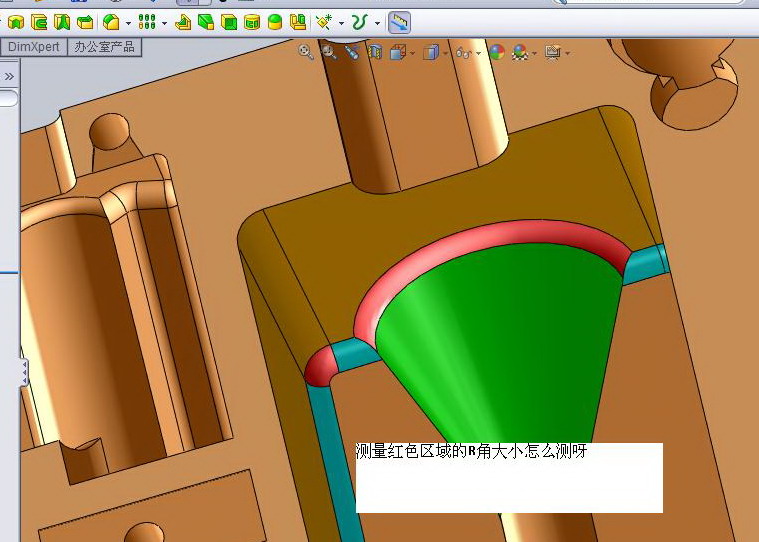

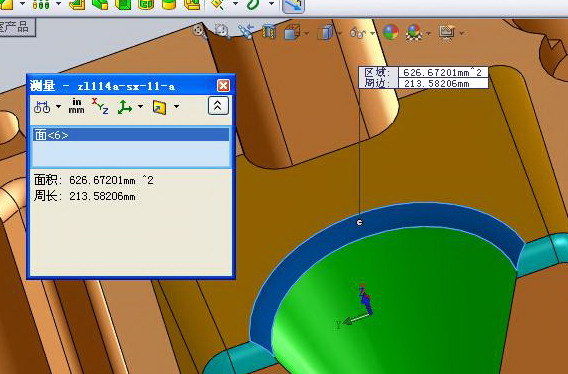

我想测附件“半径”红色面的半径怎么测呀，其它规则的都能测出来，可是这种不规则的就不知道为什么测不出来呀，我在其它软件上测出来它只是一个等半径呀，求教怎么测才行呀。

lw15923993856 · 发表于 2009-2-25 19:05:52

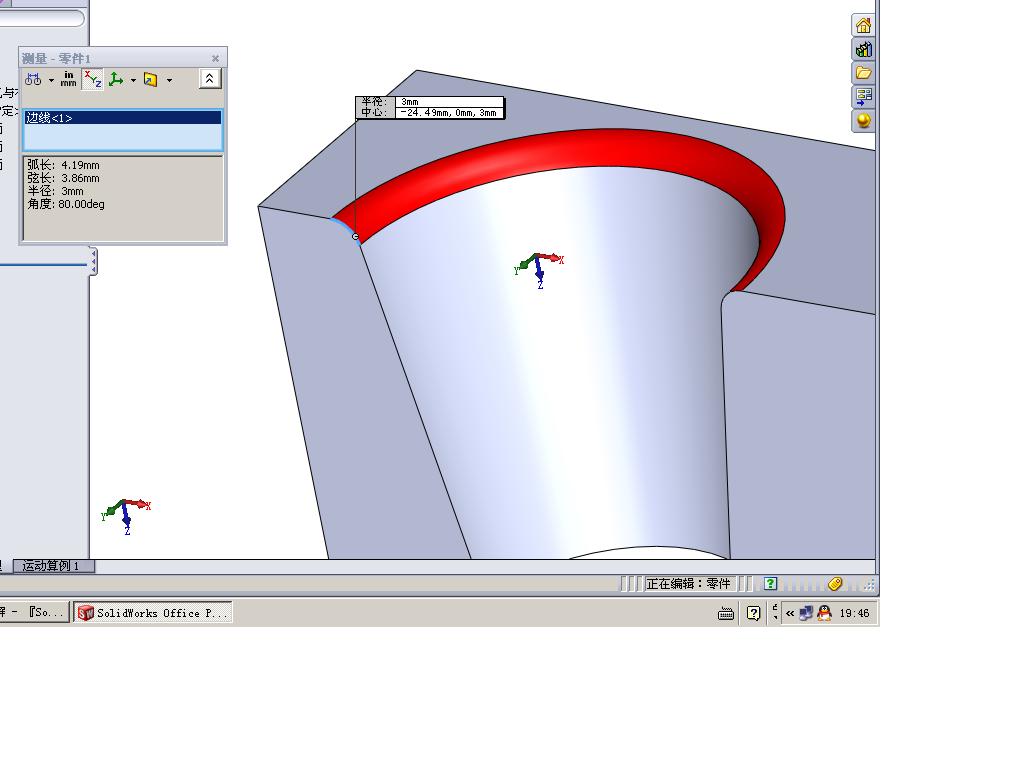

r所以请问这样的R角怎么测呀，其它软件都能测，SW功能这么大的不会测这个还要搞得很麻烦吧

xinsunshine · 发表于 2009-2-25 19:47:58

建议垂直分割,然后测圆角线,不知道是你的意思吗?

lw15923993856 · 发表于 2009-2-25 20:11:43

这样也太麻烦了

xinsunshine · 发表于 2009-2-25 20:50:02

要不就没有办法了.

lw15923993856 · 发表于 2009-2-25 21:07:22

分析测量功能看来还是MC好用

danilso · 发表于 2009-2-26 10:12:08

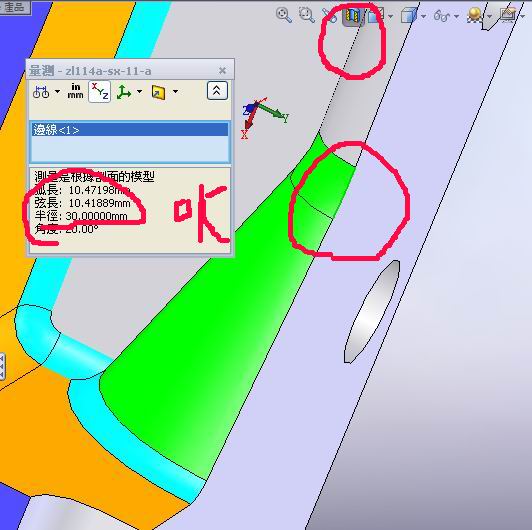

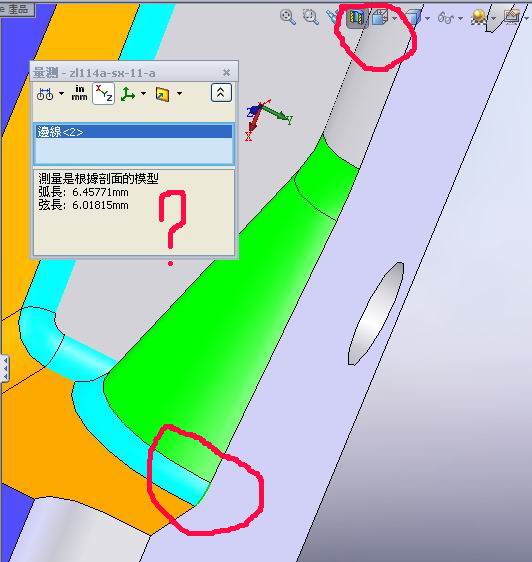

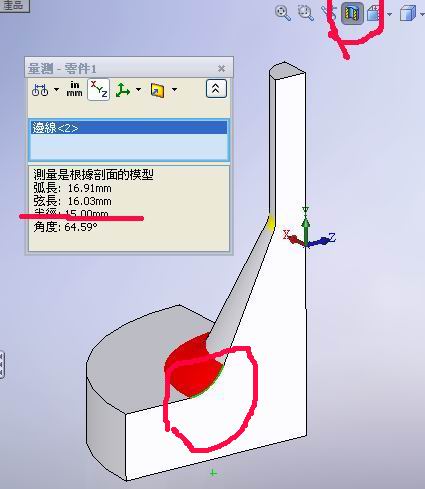

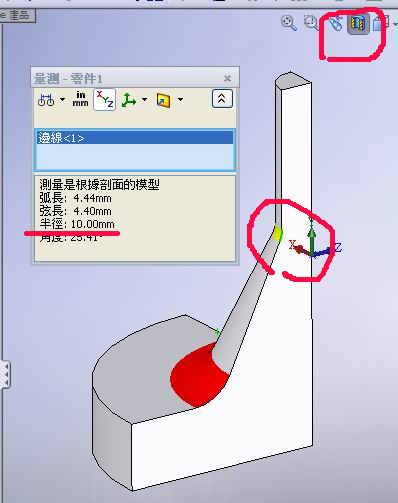

SW 2008 版以后可以剖面視圖時測量剖面位置的線段尺寸這是很好用的方法.

但是經測試樓主的圖錐体大端的圓角量不到徑值小端可以,
可能大端該段不是正圓角因為是IGS圖檔所以無法得知原始倒圓角方式了.

soar_tch · 发表于 2009-2-26 10:47:52

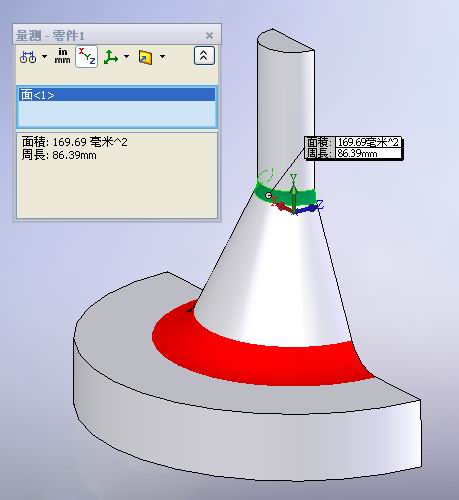

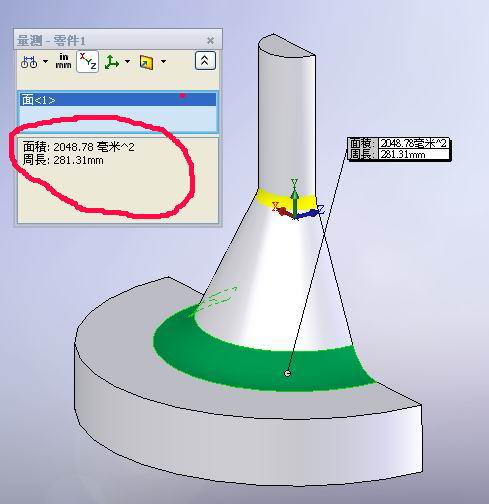

楼上的，剖面中心是否通过回转中心轴？
如果是，小数点后的可能就是计算误差。

danilso · 发表于 2009-2-26 10:57:18

樓上的講的是重點剖面要在旋轉体的旋轉軸上否則量到的會只是弧長 .

ldy188 · 发表于 2009-2-26 11:39:40

红色部分本来就不是规则曲面，就是说不是恒定半径的圆弧面。

lw15923993856 · 发表于 2009-2-26 12:22:28

你的方法已试过，但这样测如果旋转轴没找对那就可能测出来的就不准了，在此非常感谢。有机会再向你请教。谢谢
如果能像MC那样有动态分析就好了。

gneful · 发表于 2009-2-26 13:51:49

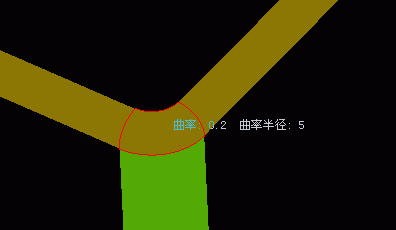

SW中可以动态查询曲面的曲率，使用菜单【视图/显示/曲率】
不同曲率将以不同颜色显示

如果打开动态显示功能，还可动态显示当前鼠标位置曲率值

【工具/选项/系统选项/显示、选择】~ “图形视区中动态高亮显示”

soar_tch · 发表于 2009-2-26 14:37:42

14楼的办法很好，谢谢！

lw15923993856 · 发表于 2009-2-26 19:10:01

学习了，谢谢

myenglish · 发表于 2009-2-26 19:59:21

谢了，学习到了，看眼界了

扫街 · 发表于 2009-2-26 21:05:31

提示: 作者被禁止或删除内容自动屏蔽

helloyf · 发表于 2009-2-27 07:47:36

我想可能不是等半径的圆角，所以难测。

81130549 · 发表于 2009-2-27 10:29:46

原帖由 gneful 于 2009-2-26 13:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 h9 l g% C' ^SW中可以动态查询曲面的曲率，使用菜单【视图/显示/曲率】. w4 U6 D9 e) r% M5 }; S3 m9 s. x! E6 F2 a
不同曲率将以不同颜色显示* C2 o& r% X/ Y7 y- I% g r0 }( L
. f) P+ ]5 C+ ]' S2 Q0 E
如果打开动态显示功能，还可动态显示当前鼠标位置曲率值
- I& o/ E, j/ g# ^: |7 Y
( D& c& ]7 L* j【工具/选项/系统选项/显示、选择】~ “图形视区中动态高亮显示” ...

高明

,,,,,,,,

lw15923993856 · 发表于 2009-2-27 19:47:21

太感谢你了，你让我又学了一课，你的方法很好
