锥度和共切线画法

lansehuo1987 · 发表于 2009-3-3 13:41:51

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

1。AutoCAD2006中如何画锥度？
2.AutoCAD2006如何画两个圆的共切线？
知道的朋友说下，最好能具体一点，谢谢！

iassqqq · 发表于 2009-3-3 14:03:17

1.题意不明
锥度1:20=角度arctan1/40

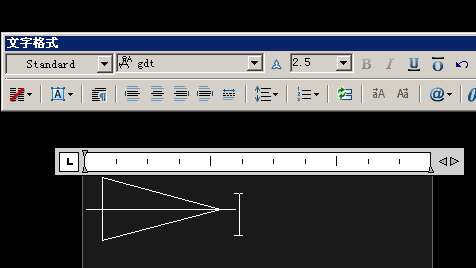

锥度符号字体GDT输入y
2.直线“L”
鼠标右键+shift 切点“_tan” 选点
再鼠标右键+shift 切点“_tan”选另一点
“”内为命令行

rongjian · 发表于 2009-3-3 14:16:36

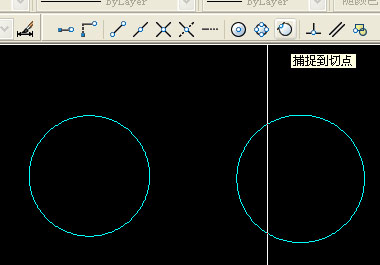

1.输入直线命令，输入起点时不要输入，在对象捕捉工具栏上点“捕捉到切点”；

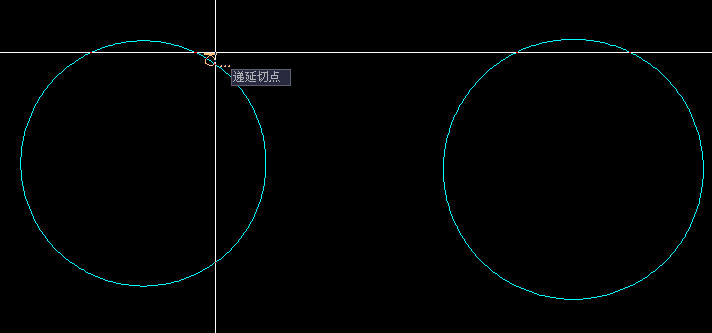

2.鼠标移到圆上，出现切点标记后点左键；

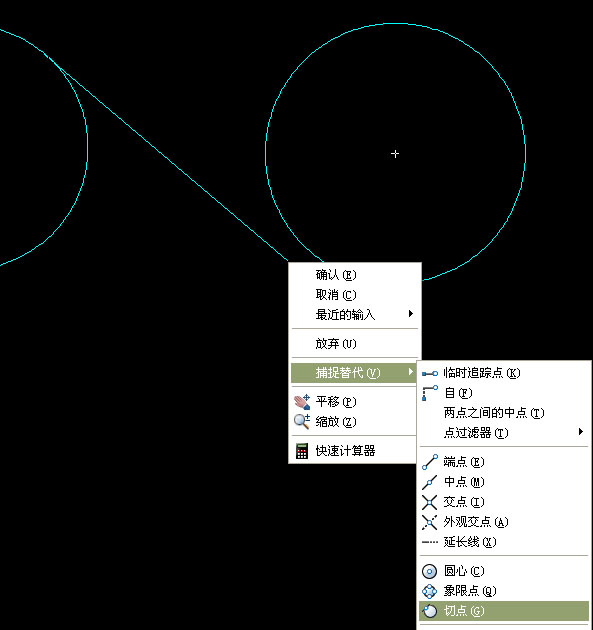

3.点击鼠标右键，选择“捕捉替代”下“切点”；

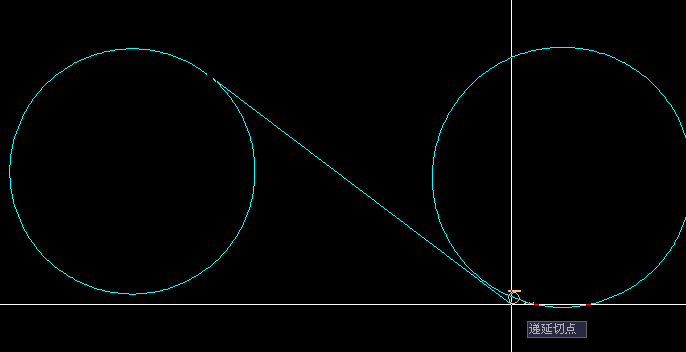

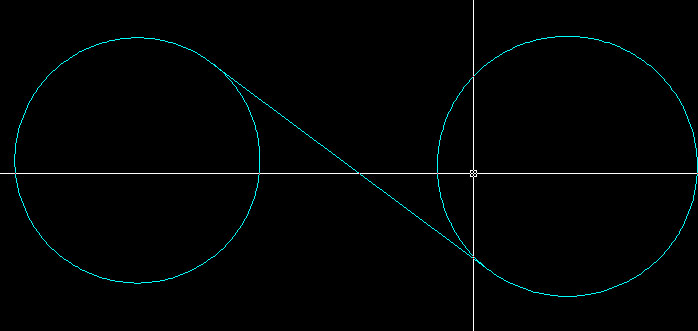

4.鼠标移至另一圆出现切点标记后点击鼠标左键即可画出两个圆的共切线。

lansehuo1987 · 发表于 2009-3-3 16:50:49

真详细，谢谢了

lansehuo1987 · 发表于 2009-3-3 17:07:01

锥度符号怎么才能标出？我找不到在哪？谁能帮助我下？最好截个图，谢谢

wang2003 · 发表于 2009-3-3 19:35:43

原帖由 lansehuo1987 于 2009-3-3 17:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif) C/ M5 z: z, B- s- R" f+ m2 i; d2 U
锥度符号怎么才能标出？我找不到在哪？谁能帮助我下？最好截个图，谢谢

二楼朋友回答的够详细了呀。。。。

bjweibin · 发表于 2009-3-5 10:55:06

用了10年的cad了，没太下狠心研究过，以前都是自己直接画个类似的，哈哈。

zhouankai · 发表于 2009-3-6 20:49:01

通过楼上几位解答学到不少东西

wyn1201 · 发表于 2009-3-7 10:17:30

锥度符号是这样标出来的啊！谢谢，学习了！

rgyzgwh · 发表于 2009-3-12 20:50:21

1、CAD中的斜度和锥度的画法
2、共切线用切点捕捉功能

[ 本帖最后由 rgyzgwh 于 2009-3-12 20:51 编辑 ]

fairytalezhj · 发表于 2009-3-13 09:34:32

我从来没有画过，路过顺便进来CC~~~

87798991 · 发表于 2009-3-25 12:25:16

没看明白，好象不是2楼说的样子吧？

uhkh · 发表于 2009-3-25 13:54:58

刚开始学，学到了，谢了

lifengmin · 发表于 2009-11-21 23:54:15

进来看看，学点东西
