如何画立体的风管矩形大小头

wg306 · 发表于 2009-3-3 15:32:28

您需要登录才可以下载或查看，没有帐号？注册

x

在AUTOCAD2004中,在画立体的风管矩形大小头时,我的办法是:先画一个六面体,然后用切断的办法将其修成所需要的形状,非常之麻烦,不知是否还有更好的办法?

zero_lanlan · 发表于 2009-3-3 17:23:45

能不能截个图看看～都没有见过你说的什么形状怎么帮你参谋

wang2003 · 发表于 2009-3-3 19:01:02

先画出矩形断面，然后带倾斜角拉伸。高版本CAD还可使用放样功能来完成异形断面的建模。

一枕清风vs · 发表于 2009-3-4 10:05:36

在平面图上画出上下矩形断面，在对象特性里改变其中一个矩形的Z轴坐标，也就是高度，启用动态观察，再用线段把两矩形连接起来。

maoyangmy · 发表于 2009-3-4 13:22:45

我觉得用放样功能来完成最简单

wg306 · 发表于 2009-3-4 15:10:08

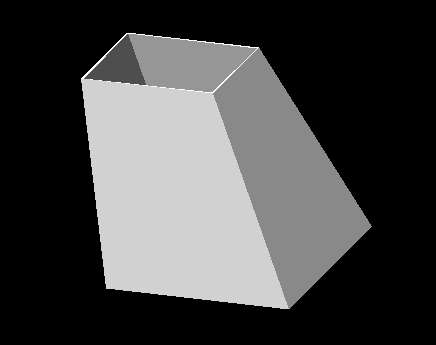

如果断面为正方形可采用拉伸,如为长方形,就不行了,见下图

wang2003 · 发表于 2009-3-4 19:41:15

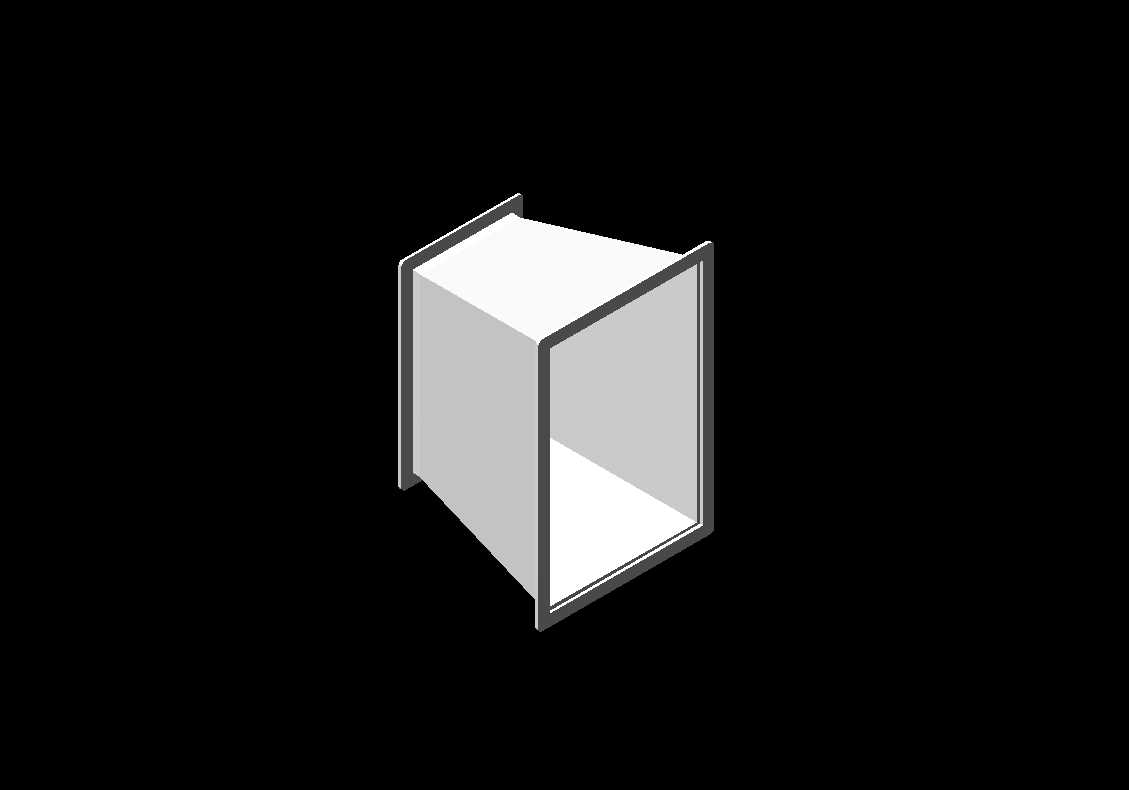

长方形也可以：

wg306 · 发表于 2009-3-5 09:49:23

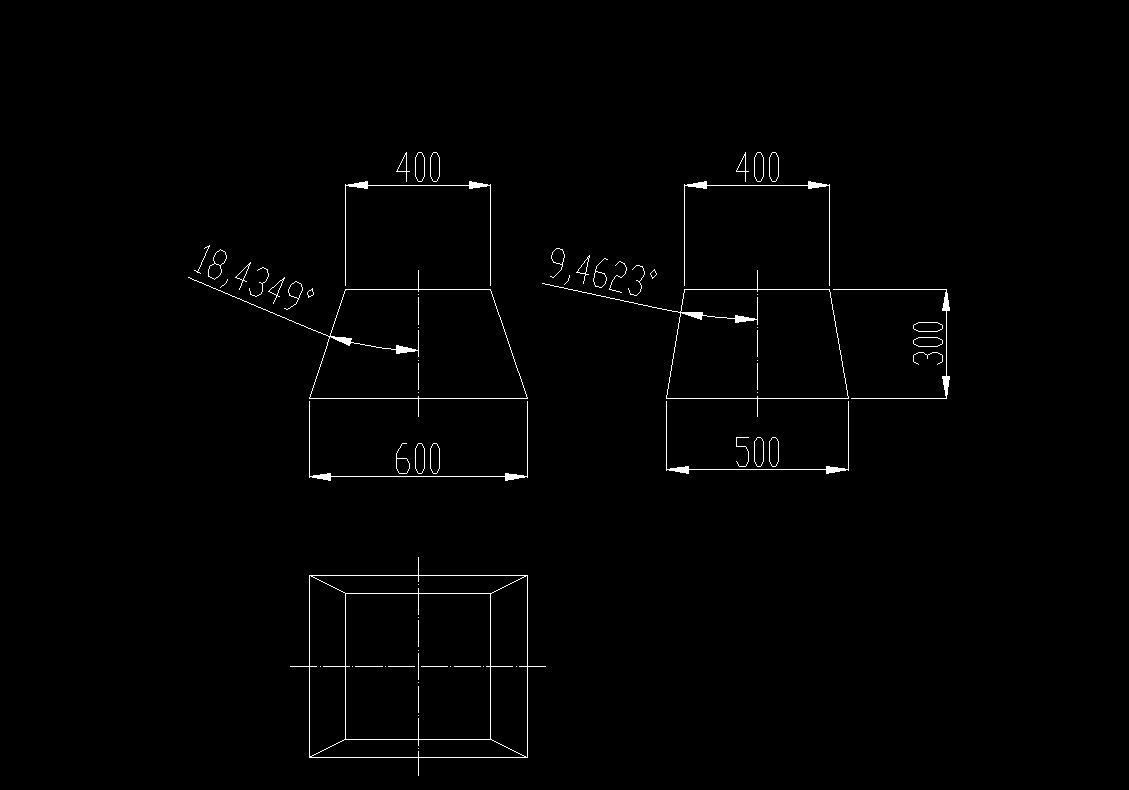

在实际运用中,大多数情况是这样,长边方向和短边方向的倾角是不一样的,如下图.这种情况该如何处理呢?我用的是2004版,好象还没有放样功能．

wang2003 · 发表于 2009-3-5 12:13:10

根据所需绘制图形尺寸和CAD版本，建议：
绘制600*500矩形，拉伸——高度300，执行倾斜面或旋转面命令，按照已经角度对长方体四个侧面进行操作。另：标有角度了，上断面400*400尺寸就不要标了，尺寸链封闭——不符合有关规定。

wg306 · 发表于 2009-3-6 09:20:17

谢谢!又学会了一招.
