热处理这种摆放方式会影响疲劳强度吗

rock.yee

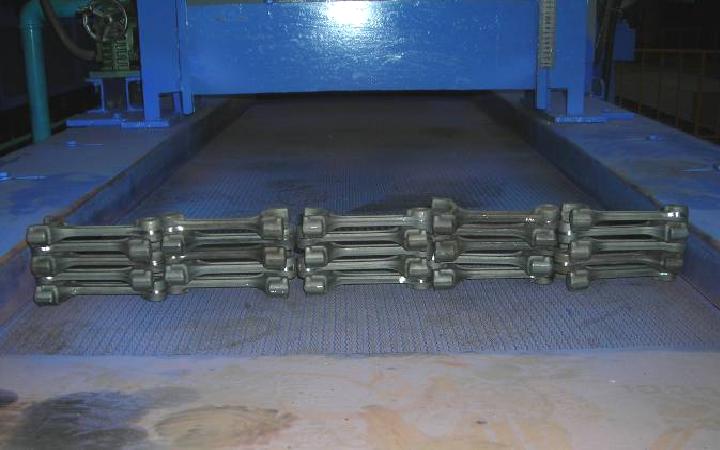

如图,样件为汽车发动机连杆,在做热处理(材料40Cr,调质后硬度要求22-30HRC)如图中摆放.结果在做疲劳实验时发现不少样件循环次数不到几十万次(循环基数为1000万次),失效位置都在小头与杆部连接处.
+ z. d; Z4 @8 H4 I* k- A/ i请大家讨论是否可能是热处理摆放方式引起的.

[ 本帖最后由 rock.yee 于 2009-3-13 09:46 编辑 ]

wwjxgz

从摆放位置看，小头和杆部连接处正好被工件压住，在热处理时，如果保温时间过短，该部位温度偏低，可以考虑做个简易架子，将工件成井字形摆放，这样可以提高温度均匀性。另外，应分析一下连接处和杆部的金相，将两者对比，看看是否有晶粒粗大、网状铁素体过厚等不正常的情况，这样才能确定是否是热处理温度不均匀导致的。同时热处理温度过高也会导致晶粒异常长大，降低疲劳强度。

rock.yee

希望大家踊跃发言,也可以分析其他原因造成疲劳强度降低.
