如何在装配图中标注配合公差

suiker · 发表于 2009-3-28 14:49:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何在装配图中标注配合公差

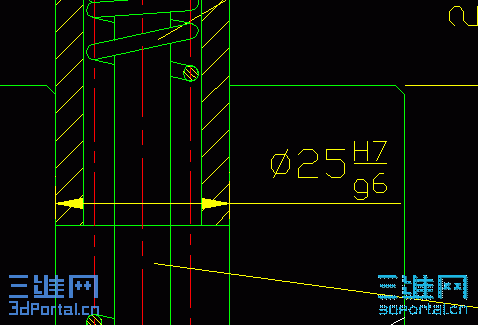

如下图效果的，此图为ACAD的效果。

zhanglili167 · 发表于 2009-3-28 19:33:07

因为在加工时工件尺寸不可能很准确，会有大大小小的误差，所以出图时需要标注一些误差，表示对加工提出一些要示。加工者必须达到该公差零件间装配才会正确，工作才会顺利。

ttnine01 · 发表于 2009-3-28 20:24:27

直接用H7/g6不可以么？

jorming · 发表于 2009-3-28 21:55:13

这个问题问得有难度，我头一次碰到这个问题。
同问中。。。。

生机昂扬 · 发表于 2009-3-28 22:15:48

该注明的要写啊

ttnine · 发表于 2009-3-29 10:16:10

在尺寸文本中D后面加上 {3:@+H7@#}{4:@-g6@#} 不过这种方法中间的横线得你自己草绘上去

gwangdibing · 发表于 2009-3-29 11:20:59

在PROE中这样弄是个难题

denniswang · 发表于 2009-3-29 11:58:36

编辑尺寸，右键属性，尺寸文本，后缀文本框H7/g6.

suiker · 发表于 2009-3-29 21:09:05

我们要求用这种格式呀！所以寻找解决方案，我找了很久似乎没有这种方式的合理解决方案，期待结决呀！

szmeizhong · 发表于 2009-3-30 08:05:44

值得研究一下

gill0904 · 发表于 2009-3-30 10:14:13

我從來沒碰過這問題耶，真是困難，希望有大大幫忙解一下嚕！感激呀！

sailingberg · 发表于 2009-3-30 10:29:11

原帖由 ttnine 于 2009-3-29 10:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 ?! Z0 H& N3 E在尺寸文本中D后面加上 {3:@+H7@#}{4:@-g6@#} 不过这种方法中间的横线得你自己草绘上去

这个方法行

ivy1505 · 发表于 2013-8-21 12:15:26

ttnine 发表于 2009-3-29 10:16 static/image/common/back.gif* ?' x) Z; v+ l) n) r7 O8 i% n* e& g
在尺寸文本中D后面加上 {3:@+H7@#}{4:@-g6@#} 不过这种方法中间的横线得你自己草绘上去

横线根本不用自己画的，只是在标注尺寸后面输 H7/g6 后，选到 H7/g6再点“文字格式”里的“b/a“堆叠就可以了

ganyiwei · 发表于 2013-8-23 19:47:12

ivy1505 发表于 2013-8-21 12:15 static/image/common/back.gif+ U# X+ o! g* ^" `. x( a5 _
横线根本不用自己画的，只是在标注尺寸后面输 H7/g6 后，选到 H7/g6再点“文字格式”里的“b/a“堆叠就可 ...

你以为这是cad啊？

alex822822 · 发表于 2013-8-23 22:56:43

找到方法!!!!自訂新符號插入符號方式可以解決.....

liangguanshou12 · 发表于 2013-10-5 09:58:32

denniswang 发表于 2009-3-29 11:58 static/image/common/back.gif5 o- U9 }3 V" L" f2 U
编辑尺寸，右键属性，尺寸文本，后缀文本框H7/g6.

这个办法很好，一样明了。还有一个办法：把这些公差值，定制成标注，到时直接标注就好了。

lx558 · 发表于 2013-10-5 13:57:02

ganyiwei 发表于 2013-8-23 19:47 static/image/common/back.gif
2 k, ~0 ~( R! R& p# Z你以为这是cad啊？

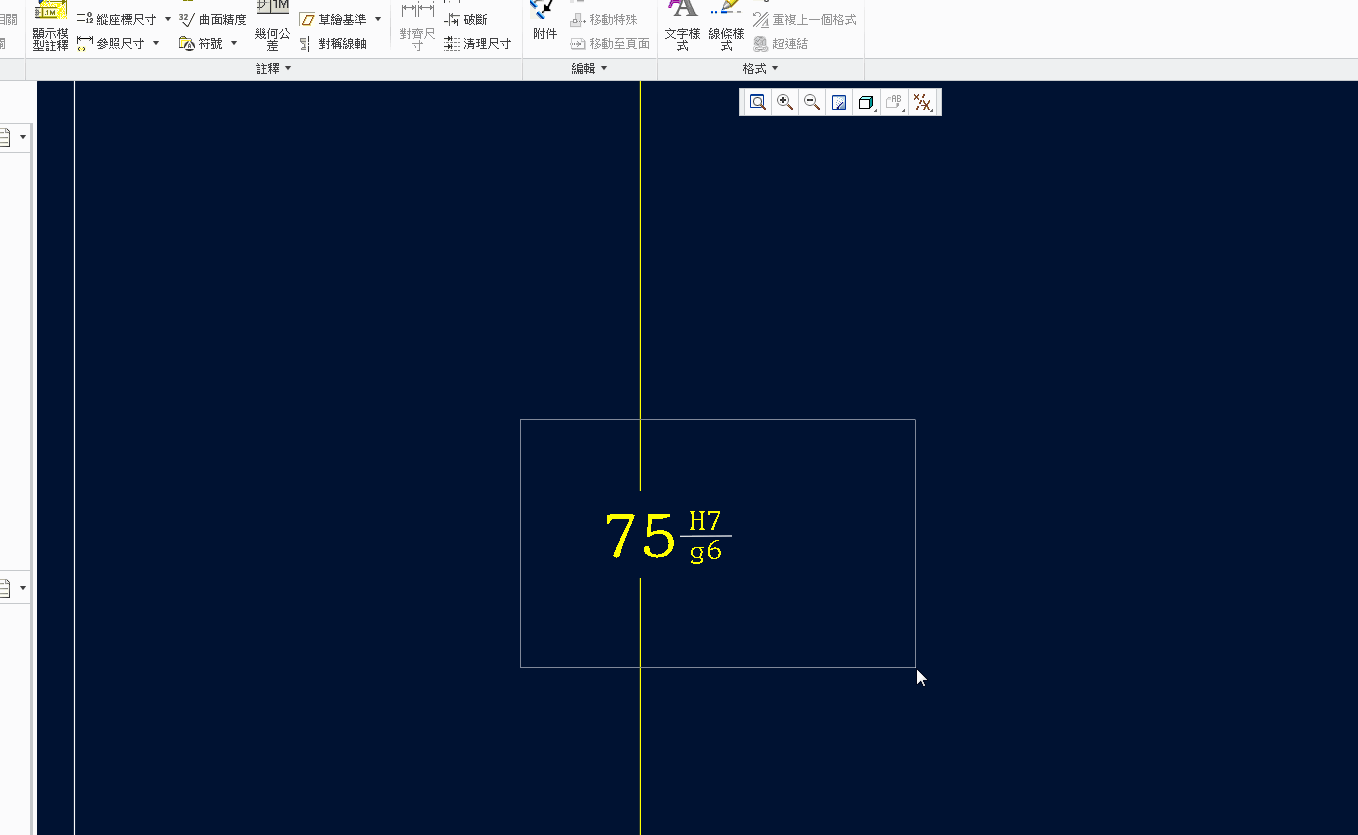

哈哈，这是PROE工程图

qoqoqo · 发表于 2013-10-10 09:35:30

我也顺便学习一下

peace_h · 发表于 2013-10-11 14:08:00

从没用过,顺便学习一下
