这个草图为何不能扫描

一声春晓 · 发表于 2009-4-12 19:06:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

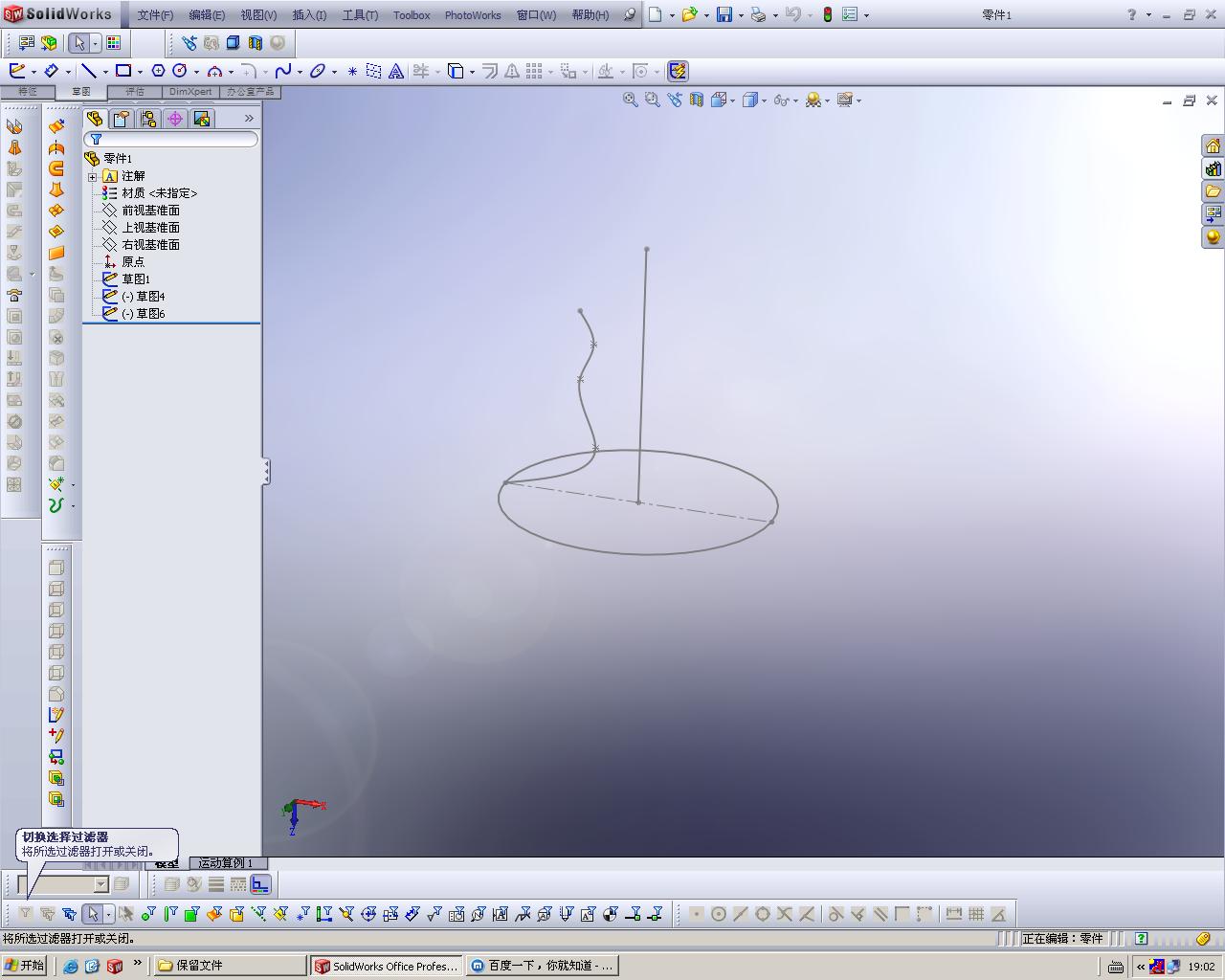

我把草图复制到新的零件中即可，百思不得其解。

原始文件：

零件1.rar (13.71 KB, 下载次数: 42)

zhaowenzhu · 发表于 2009-4-12 19:16:39

...................................................

一声春晓 · 发表于 2009-4-12 19:24:54

请楼上的朋友下载我的草图，帮我分析一下

zhaowenzhu · 发表于 2009-4-12 19:27:38

我的是SW2007软件。

wsp039711 · 发表于 2009-4-12 19:37:43

注意"穿透"关系

yuanzu0123 · 发表于 2009-4-12 21:06:14

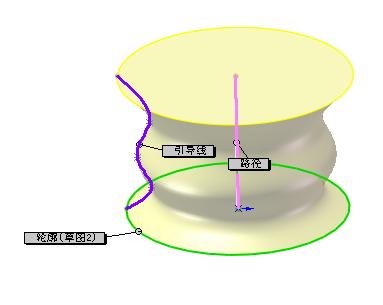

直线做路径，曲线做相导线，最关键的是曲线与圆相接的部分一定要设定为穿透关系，不然就笑话大了

cherishwyl · 发表于 2009-4-12 22:19:57

大家再说明白点，我怎么做不出来情况

dragon520 · 发表于 2009-4-12 22:30:51

还有可能是你引导线的拐角过大，无法生成。

danilso · 发表于 2009-4-12 23:15:48

原帖由 dragon520 于 2009-4-12 22:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) ~! X% Y3 m: {( {还有可能是你引导线的拐角过大，无法生成。

非也!!
此楼主的草图决对扫得出来关键点在于约束的位置及尺寸标示.
重点1. 穿透约束不要在引导线和路径草图要在轮廓草图必竟是轮廓穿过引导线和路径.
重点2. 轮廓圆没有顶点可选穿透约束就另加一个点, 就好了.

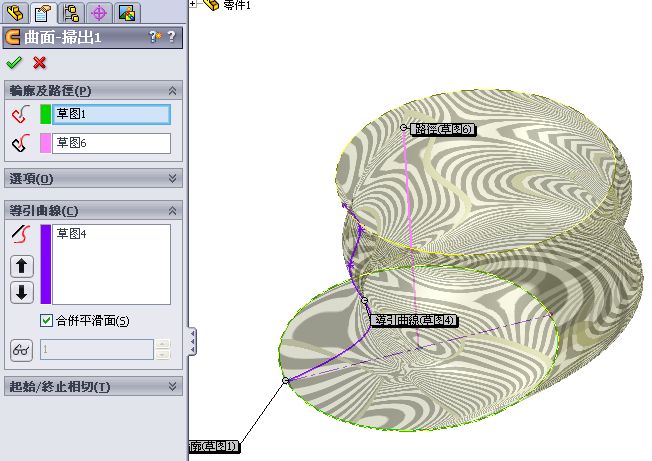

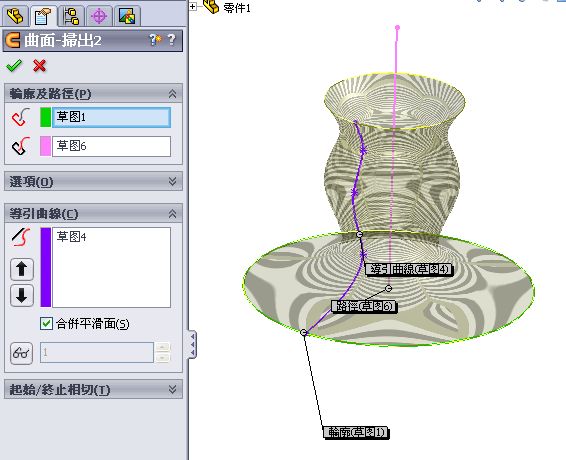

如图
改好后就可扫出但形状不对称怎办?
http://www.3dportal.cn/discuz/images/sanwei/attachimg.gif

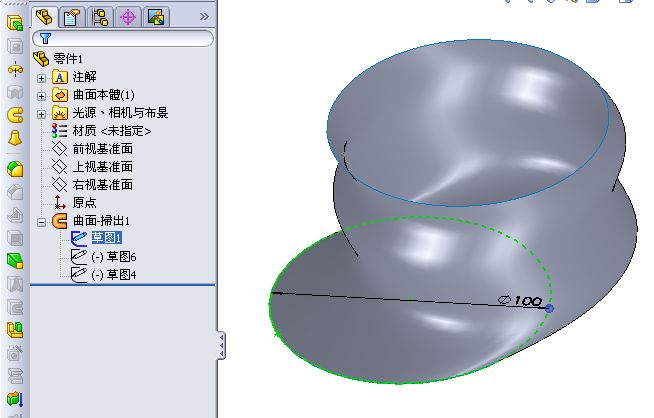

看到没有下图有个100的尺寸使得扫出重头到尾都是 100mm

点 3取消尺寸因为圆的尺寸要随引导线变化不要限制住.

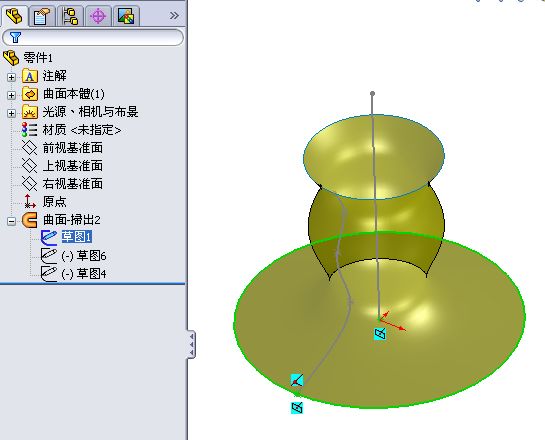

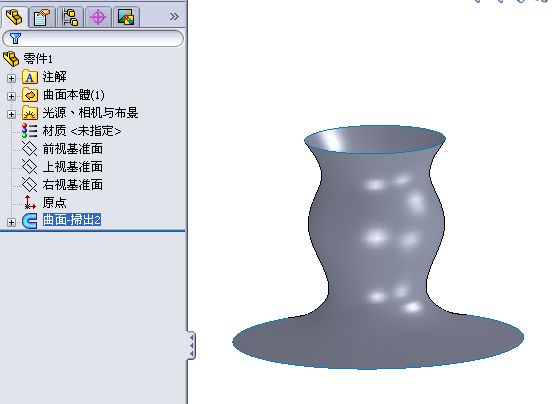

尺寸取消后如图扫出
http://www.3dportal.cn/discuz/images/sanwei/attachimg.gif

只有3个约束 .

这样的分析够明白吗?

[ 本帖最后由 danilso 于 2009-4-13 08:29 编辑 ]

stoneheart · 发表于 2009-4-13 00:58:30

原帖由 danilso 于 2009-4-12 23:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  F- x9 m& k( J  b1 `8 Z
/ @5 m7 }2 Z' @* r5 @# k% `% ?6 A3 w1 S7 Q
非也!! $ a) G9 y0 R  T3 t6 Z9 Y! D  }8 e3 x
此樓主的草圖決對掃得出來關鍵點在於約束的位置及尺寸標示.2 G' W1 l' s' \7 Y* U
重點1. 穿透約束不要在引導線和路徑草圖要在輪廓草圖必竟是輪廓穿過引導線和路徑.9 i3 I  ]# G* |& @' q  e% A/ H* k
重點2. 輪廓圓沒有頂點可選穿透約束就另加一個點, 就好 ...

就是全是繁体的，看起来让人累。

nanqsh · 发表于 2009-4-13 08:25:40

大侠，透彻！

victory180 · 发表于 2009-4-13 11:53:28

高手，学习了。

mdjxlj · 发表于 2009-4-13 12:03:03

学习了！
以前一直不重视约束关系，
这次看到很有必要。

一声春晓 · 发表于 2009-4-13 14:40:15

感谢danilso总工的指导，困扰我好久了，实在没想到是尺寸标注的问题。

zph821009 · 发表于 2009-4-13 15:06:31

学习了
谢谢大师们了

3175485 · 发表于 2009-4-13 17:25:00

穿透，不穿不行

zhoushilou · 发表于 2009-4-13 17:56:12

大师就是大师啊。真的很牛

tohoto · 发表于 2009-4-13 18:48:19

看点有点糊涂

gongxingdong · 发表于 2009-4-13 19:28:27

又学到很好的东东

颇黎 · 发表于 2009-4-13 20:07:40

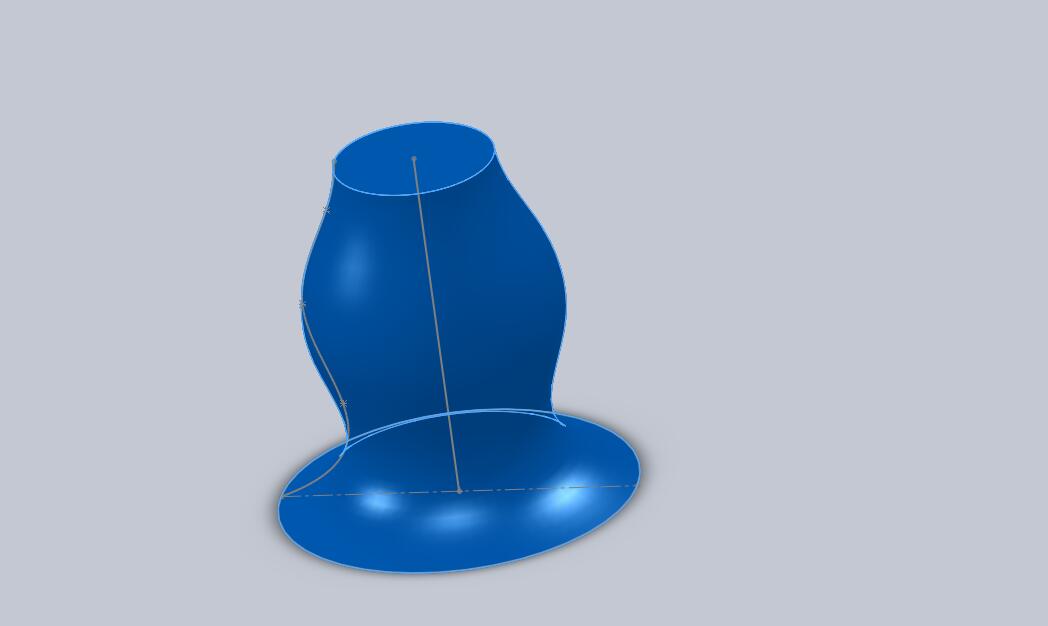

刚做了一个，还可以！
又学会了点东西
谢谢！

echotw · 发表于 2009-4-13 20:18:58

说得太好了，顶一个

cdxbsy · 发表于 2009-4-14 21:09:45

原来是这样的，又学习了。谢谢各位

chmkk · 发表于 2009-4-14 21:27:19

呵呵，学习了~~~

xuxinzhi2006 · 发表于 2009-4-15 07:22:57

向9楼学习，学习他乐于助人的精神！

b603530 · 发表于 2009-4-15 07:35:05

1111111111111111111
