在外圆上作图

rz_yang · 发表于 2009-4-26 16:29:09

您需要登录才可以下载或查看，没有帐号？注册

x

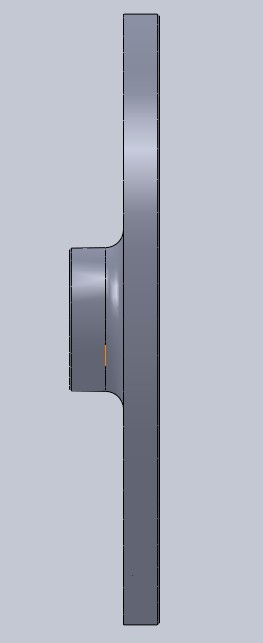

我想要在外圆上画螺孔，但是取不了基准面，应该怎样在圆柱体上作图，请指点！

一声春晓 · 发表于 2009-4-26 16:37:01

插入基准面，然后在基准面上——异形孔向导——插入螺纹孔。

wwwzzzvvv · 发表于 2009-4-26 16:50:15

原帖由 rz_yang 于 2009-4-26 16:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 C+ v u { z, e y1 n我想要在外圆上画螺孔，但是取不了基准面，应该怎样在圆柱体上作图，请指点！

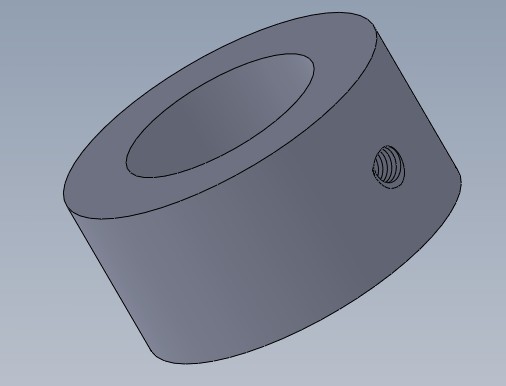

简单画了一下，不知是你要的吗？

danilso · 发表于 2009-4-26 19:11:51

直接在基準面畫再選平移到外圓處除料即可.

晨光16888 · 发表于 2009-4-29 10:38:11

先找基准面，然后作图

我是悠悠 · 发表于 2009-4-29 11:53:24

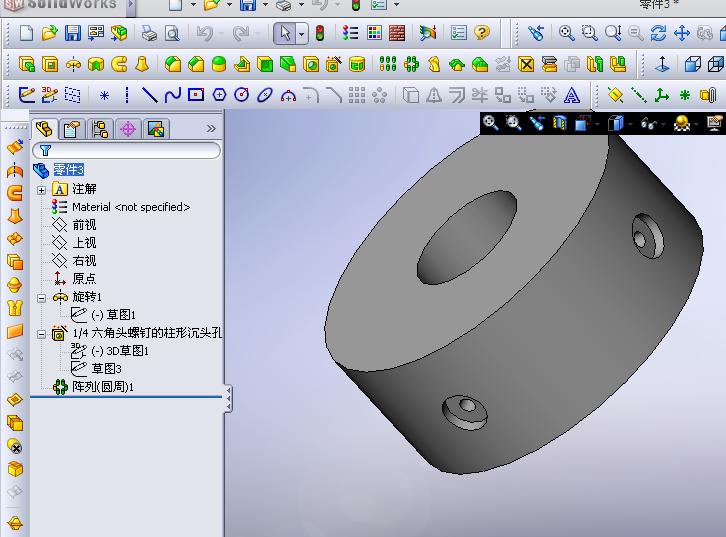

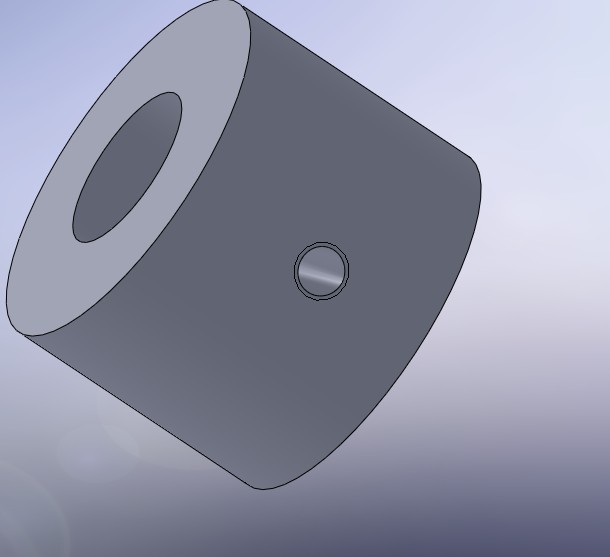

我也小试了一下,楼主试试这方法

lbigsea · 发表于 2009-4-29 12:07:10

选已经有的基准面啊

lbigsea · 发表于 2009-4-29 12:08:01

上面的用地还是08版本的
还是挺新的啊
我们还是用07版本的啊

西域曼陀罗 · 发表于 2009-4-29 12:56:55

原帖由 一声春晓 于 2009-4-26 16:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif& B& J5 ?4 m1 L* [4 _8 r
插入基准面，然后在基准面上——异形孔向导——插入螺纹孔。

二楼的方法可以一试，简单常用的方法

sunrays110 · 发表于 2009-4-29 16:01:45

直接单击外圆柱面，然后用异形孔向导即可。

rz_yang · 发表于 2009-5-11 10:34:18

我用的是09版的

rz_yang · 发表于 2009-5-11 10:37:00

但是有尺寸啊，不能随便画吧？

junjun1986 · 发表于 2009-5-11 11:00:01

原帖由 rz_yang 于 2009-5-11 10:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 j9 h3 I7 t& q% ?6 x但是有尺寸啊，不能随便画吧？

然后再编辑草图就行啊，那就可以自定义了。

之芝广 · 发表于 2009-5-11 16:50:23

提示: 作者被禁止或删除内容自动屏蔽

johnxia · 发表于 2009-5-11 18:01:39

学习学习

:)

idman · 发表于 2009-5-11 19:00:14

插入基准面，然后在基准面上——异形孔向导——插入螺纹孔。
不错，2楼高人

soar_tch · 发表于 2009-5-11 19:38:13

直接在圆柱表面打异型孔，然后编辑孔位置的3D草图就可以完全定义了。

987pl · 发表于 2009-5-12 15:08:44

原帖由 danilso 于 2009-4-26 19:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: ?- d7 W& X! b9 ]- m2 _8 |3 a. X$ _直接在基準面畫再選平移到外圓處除料即可.

简单常用的方法

jsb002 · 发表于 2009-5-13 07:16:44

二楼有理，不过这样简单的可以用几种方法都可以实现

gongxingdong · 发表于 2009-5-13 11:12:04

二楼的做法是最基本的做法

wsh710904 · 发表于 2009-5-13 11:45:59

很好的方式，学习了

NUIXT · 发表于 2009-5-13 11:49:10

异型孔、用基准面就可以

温哥001 · 发表于 2009-5-15 23:56:54

有启发，学习了。

ipmt · 发表于 2009-5-16 07:20:25

应该是选一个基准面，异想型孔，在标注尺寸

slrf · 发表于 2009-5-16 16:26:03

就差一次了
