图中圆弧如何画

lxjwjp · 发表于 2009-5-5 22:45:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

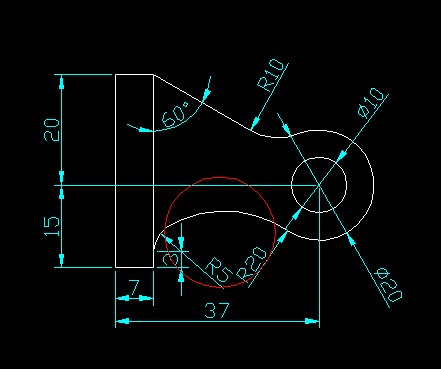

RT，各位高手，请问图中红圈所画圆弧如何画，谢谢了！

下面吧原文件发上来供参考。

[ 本帖最后由 lxjwjp 于 2009-5-6 21:29 编辑 ]

wangrob · 发表于 2009-5-6 15:36:38

就是一点一切一半径做圆啊！！！
1.以已知圆心做圆R（20+20）
2. 以已知点为圆心做圆R20
3.从两交点里选个合适的，就是需要圆弧的圆心

pss0902 · 发表于 2009-5-6 16:12:59

1. 按它们的位置先画出Φ20和R5的圆；

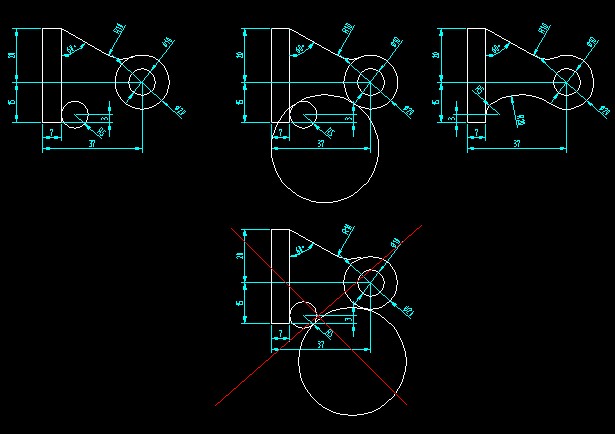

2. 点画圆工具条，右击选相切—相切—半径画圆，第一切点Φ20圆，第二切点R5圆，注意选R5圆切点时把鼠标放在R5上半圆单击，不要放在下半圆单击，否则就画成下图的模样；
3. 修剪。

不明白的是为什么这里用起点(切Φ20圆)—终点(切R5圆)—半径画圆弧命令不行，有待高手研究。

wangrob · 发表于 2009-5-6 16:28:44

原帖由 wangrob 于 2009-5-6 15:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif' ]6 [1 u9 H9 u3 c
就是一点一切一半径做圆啊！！！0 O+ B: k& n2 `: Z6 b* a
1.以已知圆心做圆R（20+20）
9 s/ W, q6 h* E: [5 y4 m {1 K1 Z2. 以已知点为圆心做圆R207 f/ i; j% y3 X; j( T( t" J
3.从两交点里选个合适的，就是需要圆弧的圆心

啊偶，看错了，还有个R5，不过更简单了
画出R5和R20 就切切半径就出来了。。。。。

lxjwjp · 发表于 2009-5-6 21:28:41

谢谢三楼朋友，真是高手，今天问几个同事都不知道，还是这里高手多，受教了!
