用CAD怎么做弹簧实体？

ningxue

在CAD里面怎么做弹簧实体？请高手指教

6 O) t8 N& O8 ^% |! G( [8 y8 Q[ 本帖最后由 唐昕晨 于 2009-5-10 19:19 编辑 ]

rongjian

autocad2007版新增了螺旋线功能，用螺旋线做路径扫掠就可以画出弹簧。

pcyong

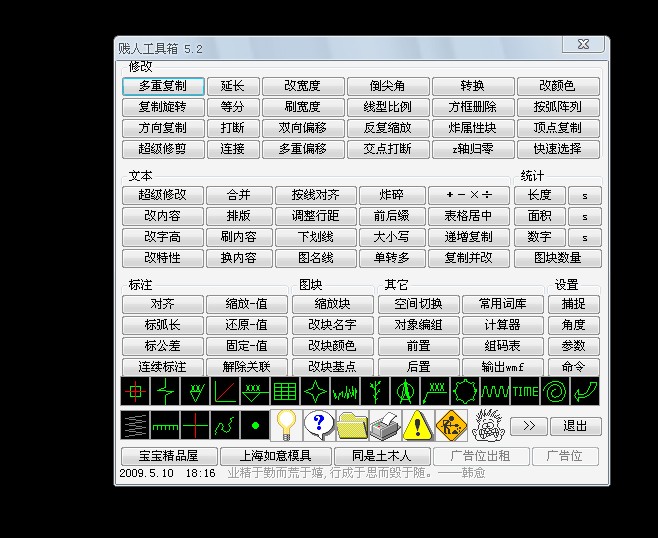

装个新版本CAD软件吧！！！再者的话那说加载这个贱人工具箱5.2.VLX吧!!!里面也有
7 X* v2 y% l) t6 ^- i
[ 本帖最后由 pcyong 于 2009-5-10 18:19 编辑 ]

唐昕晨

命令: helix
圈数 = 3.0000     扭曲=CCW
! O/ h# U1 S( I' k7 x/ i$ ?5 O6 s指定底面的中心点: 0,0
指定底面半径或 [直径(D)] <1.0000>:   30
指定顶面半径或 [直径(D)] <30.0000>:
7 \: M/ r! N" _% b% ?* g* S/ x指定螺旋高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>:

4 F7 O. a- b( J命令: c CIRCLE
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:
( i  t4 U' @1 c. ^% q) C指定圆的半径或 [直径(D)]:5
8 N' ^% l! `7 q6 e6 L: y0 O
( O+ h- R& Y9 P' U8 n0 u& K) x$ \7 P; Z
命令: _sweep
当前线框密度:  ISOLINES=4
3 {0 p: [& c* u8 e/ U9 s5 t选择要扫掠的对象:                                                                      ；；；选择截面圆
7 J2 C: O6 m$ T) a$ K, R选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:                ；；；选择螺旋线

200521050221

谢谢，学习了

luotsh

学习了   好久没有用cad了
4 b0 P$ M& d% m& r" F; a呵呵
7 e, Z* L; s# n/ ]; L8 A. u  N希望进步快些!!!!!!!!!!!

ningxue

我用的06版的，怎么做啊

dengguangban

没用CAD画过三维图
7 ~- M) {: |- P. [+ w都用PRO-E画的
