[Pro/E教程] 『1197』按图建模

[复制链接]
发表于 2009-5-11 21:53:24 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=609534&page=1&fromuid=386133#pid2949308) L! R, c3 q' Q5 \% n$ i2 A

) c0 M2 z# [  i6 L7 O' k教程版本:Pro/E4.0 m080

1197.rar

894 KB, 下载次数: 105

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2009-5-11 21:59:04 | 显示全部楼层
思路:生成曲线,然后变截面扫描一一生成圆管

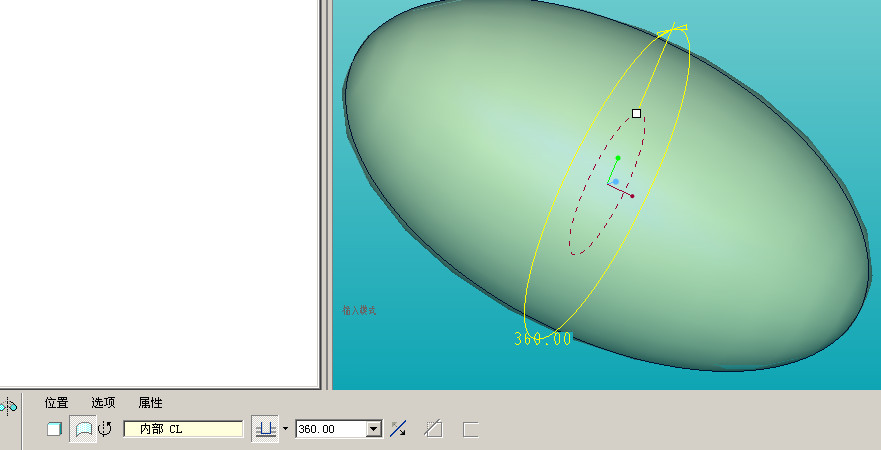

1、旋转椭球面

1、旋转椭球面

2、中心面上新建两曲线

2、中心面上新建两曲线

3、投影刚才的直线到椭球面上

3、投影刚才的直线到椭球面上

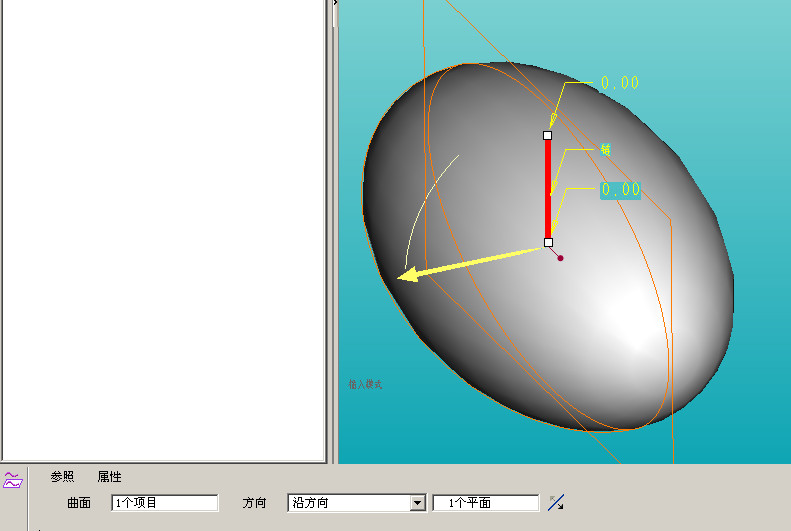

4、新建点1

4、新建点1

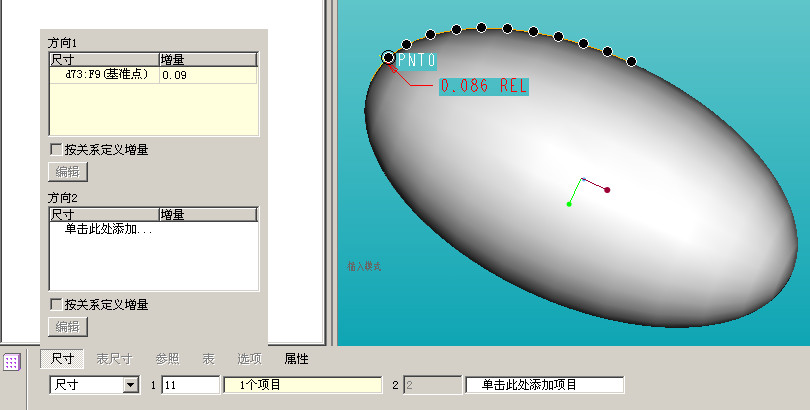

5、尺寸阵列点1

5、尺寸阵列点1

6.、重复新建点2

6.、重复新建点2

7、尺寸阵列点2

7、尺寸阵列点2

8、拉伸曲面

8、拉伸曲面

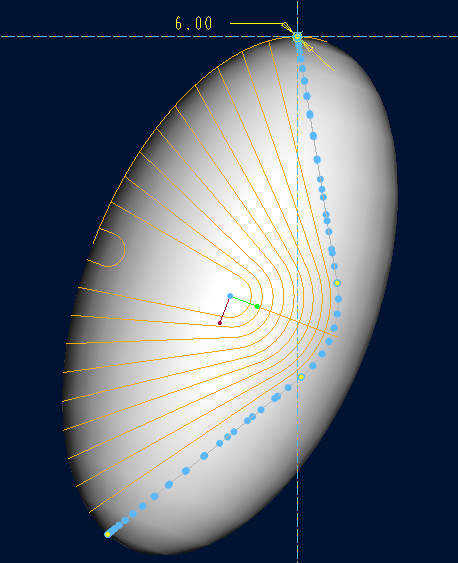

9、求交椭球面和拉伸曲面得到交线,然后重复8,9两步骤

9、求交椭球面和拉伸曲面得到交线,然后重复8,9两步骤

10、变截面扫描截面

10、变截面扫描截面

选取控制曲线

选取控制曲线

11、隐藏椭球体和曲线,完成

11、隐藏椭球体和曲线,完成
