求助高手！UG导出2D图出现的问题

109404731 · 发表于 2009-5-15 17:02:12

您需要登录才可以下载或查看，没有帐号？注册

x

这个问题出现了一年多了，用导出“2Dexchange ”转换成的dwg是三维线框，郁闷啊
原来都是好好的，重装UG也不行

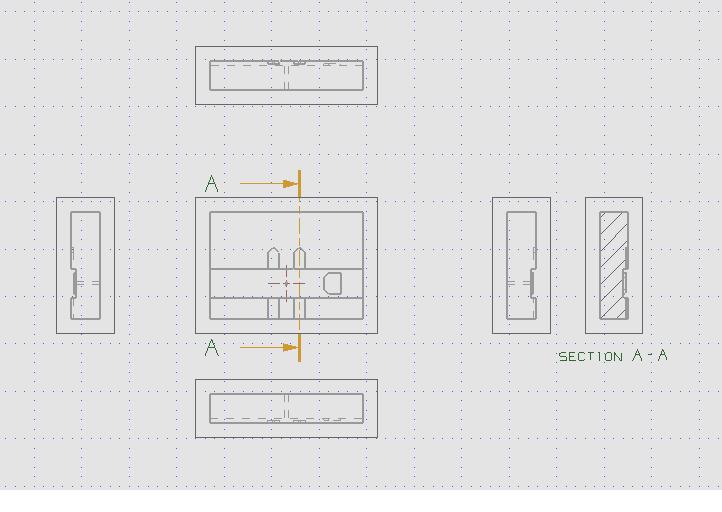

图一是UG制图

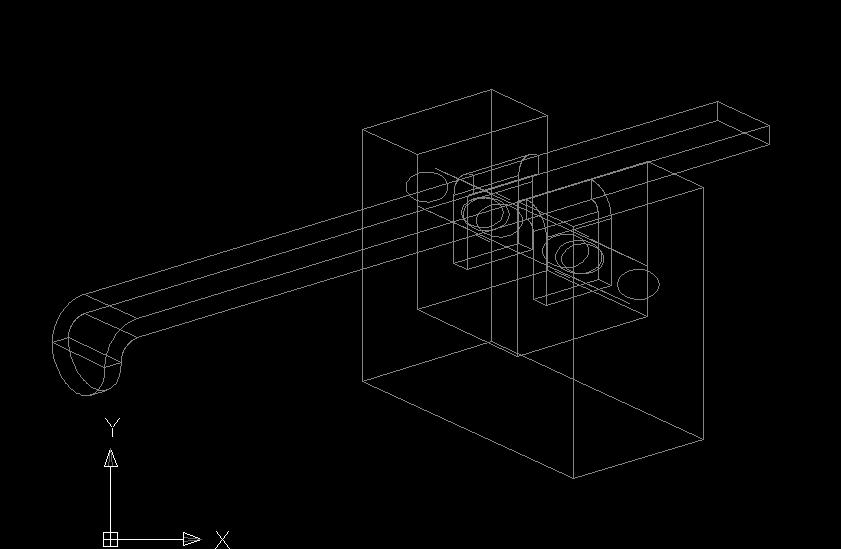

图二是转换成的dwg
谢谢各位大虾多提意见了

lcl8628860 · 发表于 2009-5-15 17:05:11

提示: 作者被禁止或删除内容自动屏蔽

109404731 · 发表于 2009-5-15 17:10:46

原帖由 lcl8628860 于 2009-5-15 17:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ O1 b( T3 Q. V' z9 w. `& `, r/ |方便的话请把PRT传上来，很快可以解决

好的发上来了

lcl8628860 · 发表于 2009-5-15 17:30:38

提示: 作者被禁止或删除内容自动屏蔽

nmgwxc · 发表于 2009-5-15 17:50:33

你是把实体图转换为autocad的平面图，你试试PART---CGM----DWG

lcl8628860 · 发表于 2009-5-15 17:55:31

提示: 作者被禁止或删除内容自动屏蔽

beyond2009 · 发表于 2009-5-15 17:58:55

只导出一个视图试试！

zxb64 · 发表于 2009-5-15 19:26:58

学到了最好的方法了。

wangping0211 · 发表于 2009-5-15 21:04:47

学到了最好的方法了

109404731 · 发表于 2009-5-16 09:02:34

原帖由 lcl8628860 于 2009-5-15 17:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 M8 M# c6 }2 B: d4 K' t
你看看这个教程

谢谢你了大虾
这个教程原来看过被我忘记
说实话没有直接转换方便，而且有自己的图层
