[求助] 关于系列零件设计表

[复制链接]
发表于 2009-5-22 19:15:41 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
各位大虾们好:9 V0 |8 H* s: z; I" V
7 a& F/ B2 ^2 U9 E6 l9 G: w9 d
            小弟想做一个常用螺丝,不知道那个系列零件表怎么用.我知道这个已经很成熟了.我只是学习一下,要做一系列的长度不同的螺丝,要怎么做呢?大概思路是什么啊?
发表于 2009-5-22 19:36:04 | 显示全部楼层 来自: 中国浙江金华
首先显示相关尺寸2 f2 M5 X2 }3 G% P& l8 v% K# f

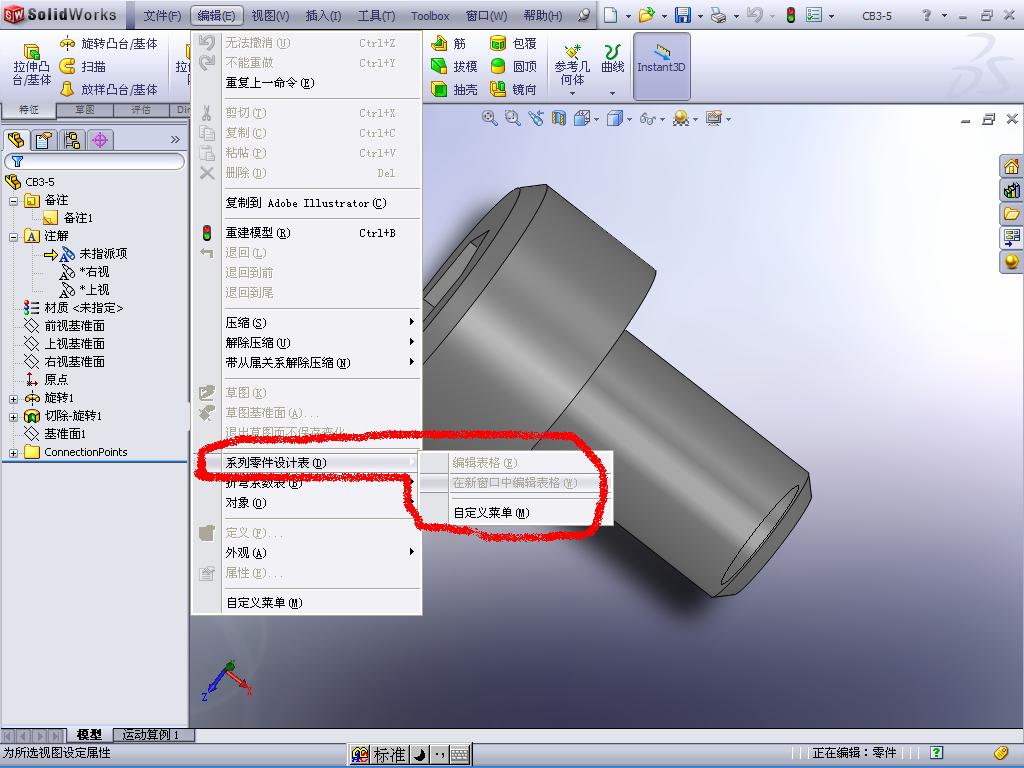

再如你上图所示插入系列零件表6 y" m& G: I0 o! n+ g: t: `
4 L) a5 {7 Q) L9 ~
按你的图示( g( A+ k  s0 x: O- g/ K
你应该已经插入该表了
3 U% }9 T5 N$ e5 q2 e5 U只是你不小心在表格外单击导致表格关闭
* Z( w# l% I% ~) D- v
$ O% k- T% B# R! F& Z7 X可以切换到配置树中看到该表' N' a) J+ h8 b1 i: t2 J
重新打开编辑即可
% Z7 ^1 S% P* P5 O5 E9 M% }2 Z" H$ M4 E
可以看自带的帮助教程
  g' l( l- |' L( o5 w有详细说明。
发表于 2009-5-22 19:37:43 | 显示全部楼层 来自: 中国上海

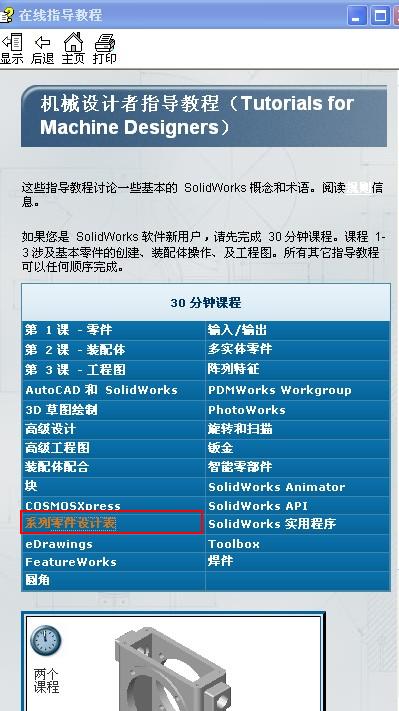

看SW自带指导教程里的系列零件设计表吧,那里面讲得够详细的了。
 楼主| 发表于 2009-5-22 19:49:12 | 显示全部楼层 来自: 中国广东深圳
谢谢,我自己先看看教程.
; d7 V2 S, }- J  w0 P; ^0 j% G5 H6 M$ U' W
4 u) b0 v+ m% D5 W: H
看来以后有问题得多看看教程和帮助了!!!!
! X, u# [8 E; y2 N; O7 [& K, r; V) D* z) j5 Q4 t

8 G% N" s9 C9 r! O' s4 ~% O( p! w' f7 I* o9 @
谢谢提醒!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
