[Pro/E教程] 『1037』练练手画国际象棋

[复制链接]
发表于 2009-5-28 20:58:43 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=481934&page=1&fromuid=386133#pid2264355) T4 X2 b( Z" o7 o* K
教程版本:Pro/E4.0 m080
: Y8 a8 v& F  D) j0 D* T zu.jpg

1037.rar

1.49 MB, 下载次数: 89

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程,犯了个错误啊,国际象棋棋子是在格子

查看全部评分

 楼主| 发表于 2009-5-28 22:41:44 | 显示全部楼层
依次建模
0 I5 P4 a1 }. p$ s, b; c5 [" N& P  }
[ 本帖最后由 xinyazhu 于 2009-5-29 00:11 编辑 ]

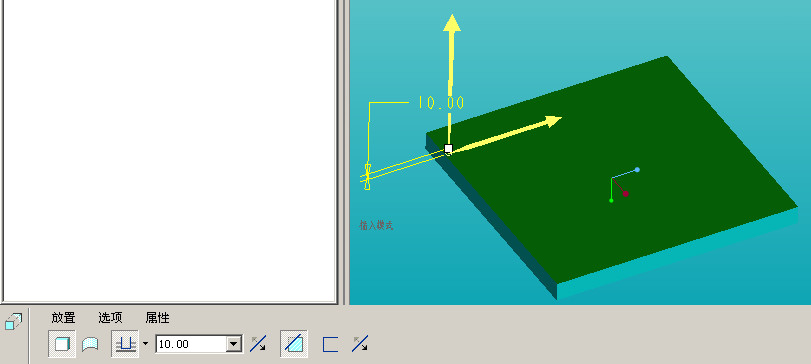

1、拉伸立方体

1、拉伸立方体

2、拉伸切除孔

2、拉伸切除孔

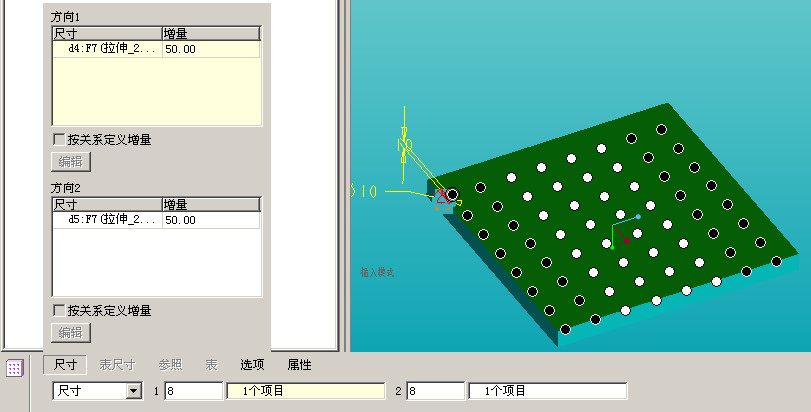

3、阵列孔

3、阵列孔

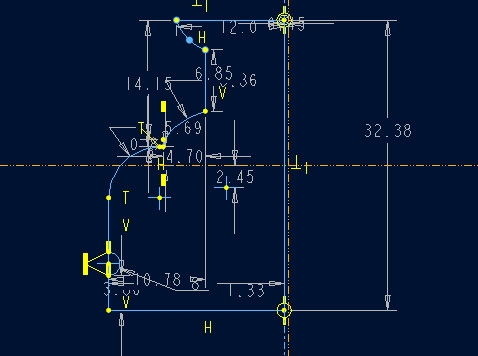

4、草绘键盘

4、草绘键盘

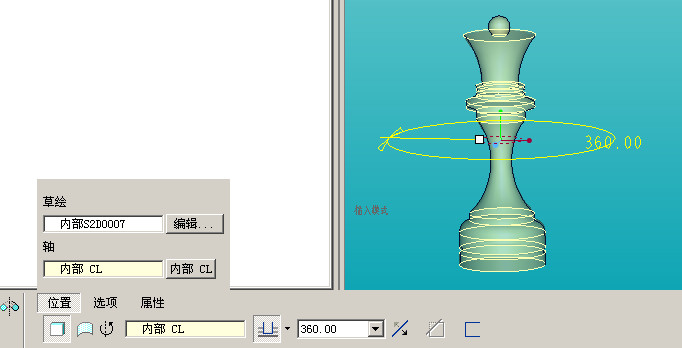

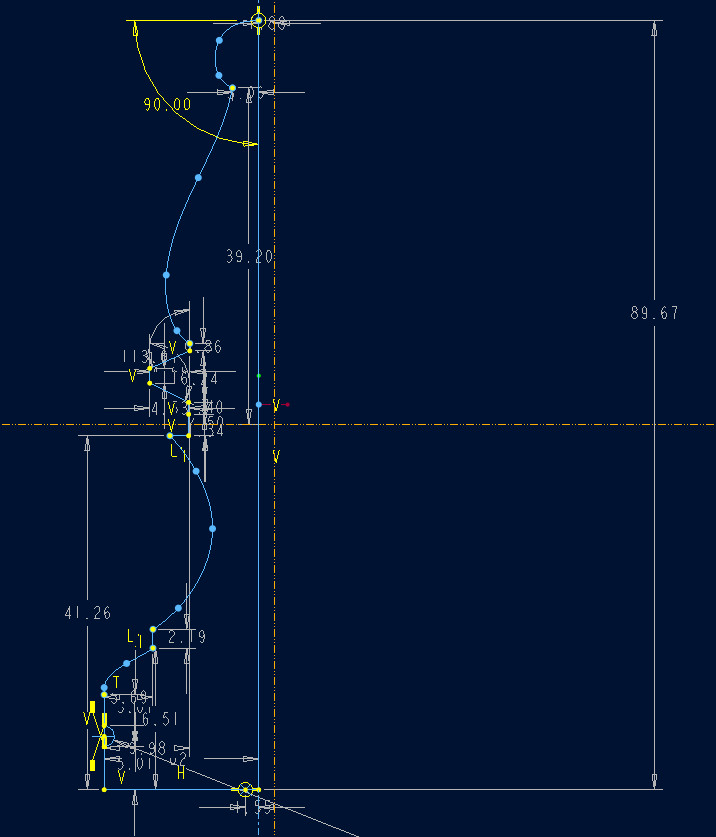

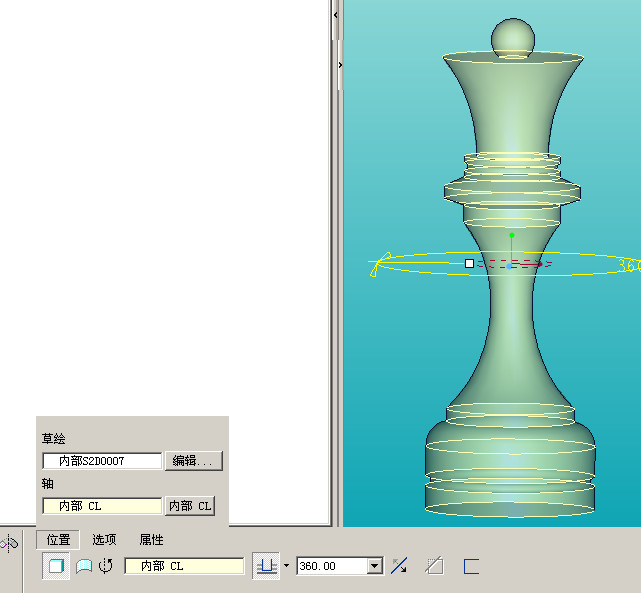

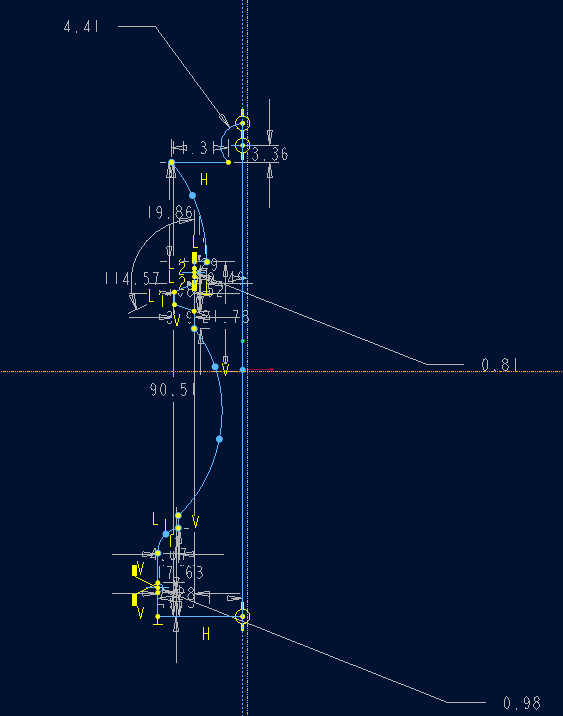

5、旋转生成第1个棋子

5、旋转生成第1个棋子

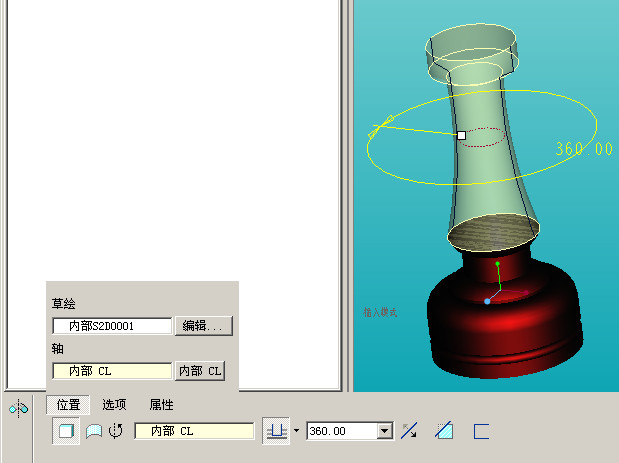

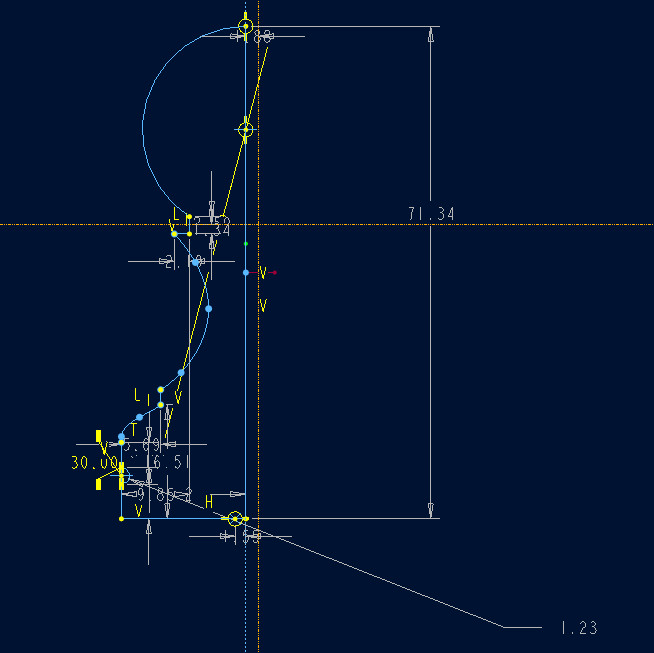

6、旋转生成第2个棋子

6、旋转生成第2个棋子

7、旋转生成第3个棋子

7、旋转生成第3个棋子

8、旋转生成第4个棋子

8、旋转生成第4个棋子

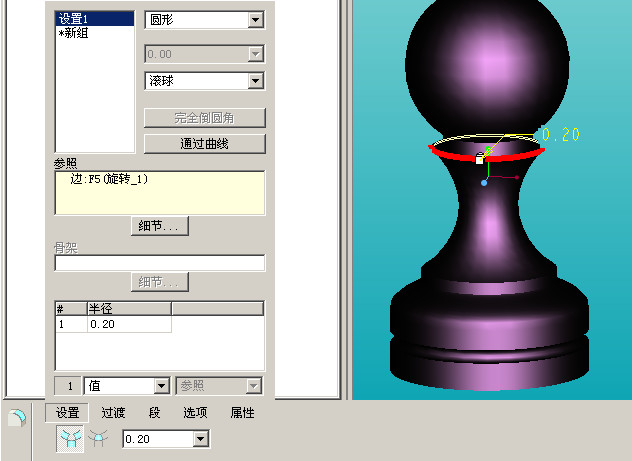

9、生成第5个棋子

9、生成第5个棋子

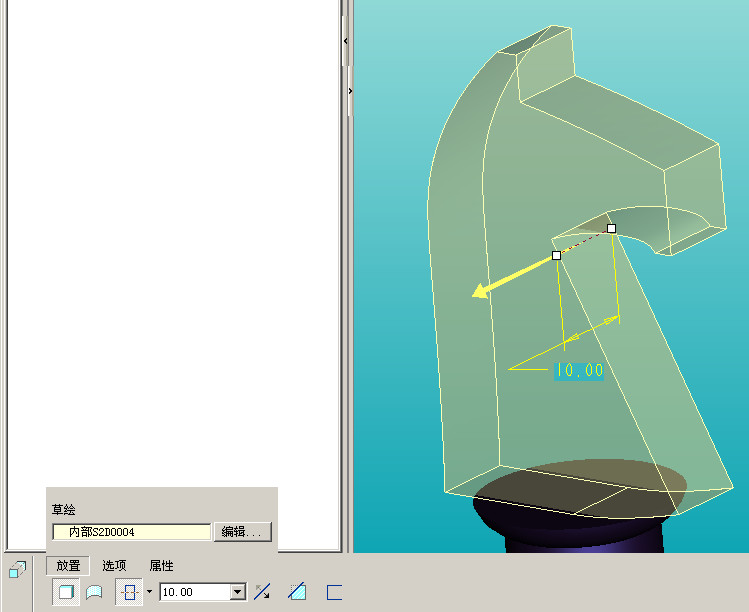

10、生成第6个棋子

10、生成第6个棋子

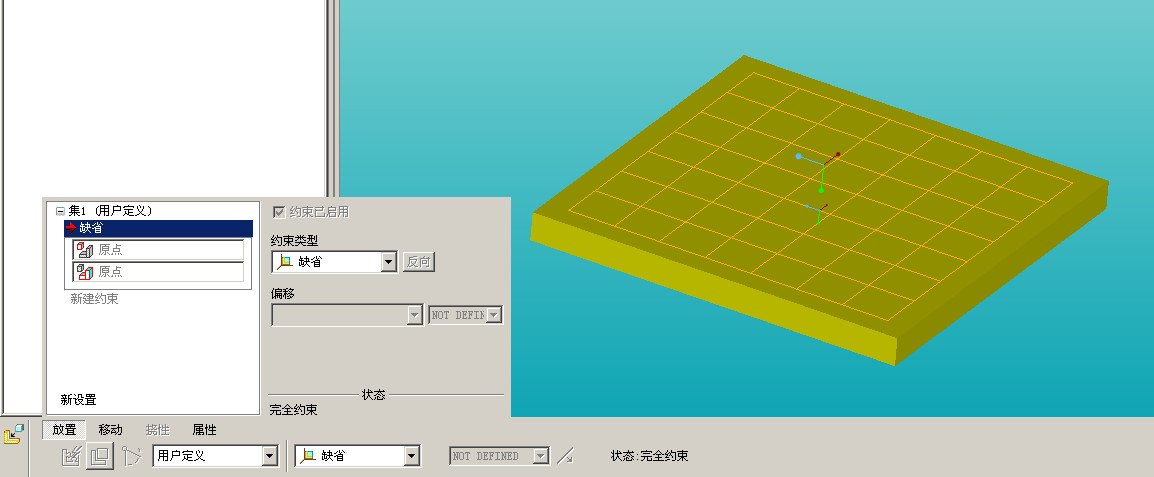

11、新建组件,装配棋盘

11、新建组件,装配棋盘

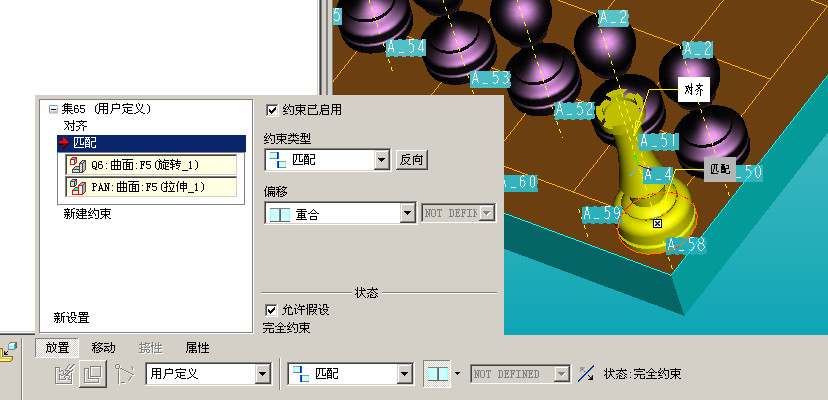

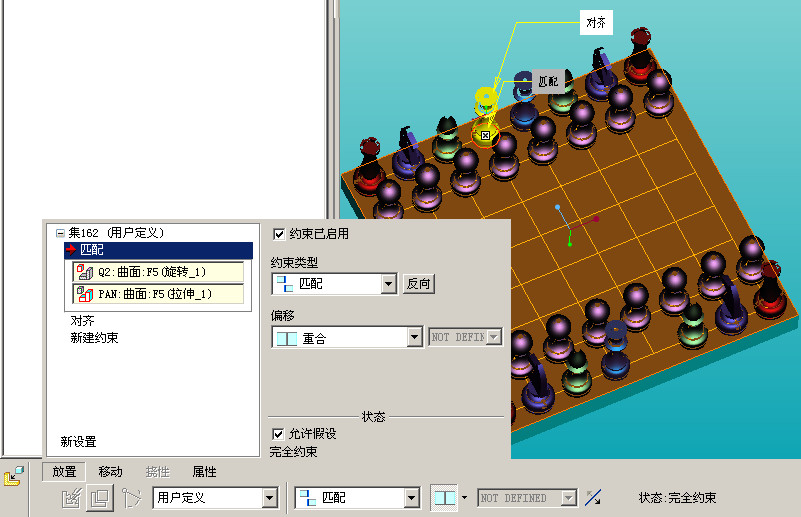

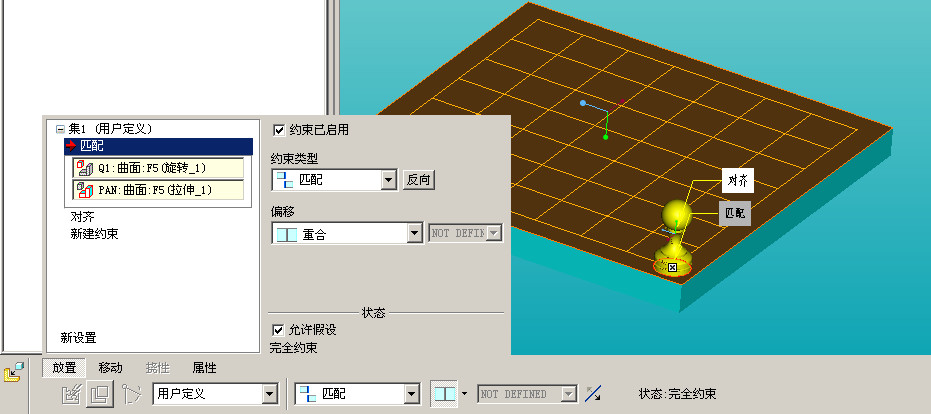

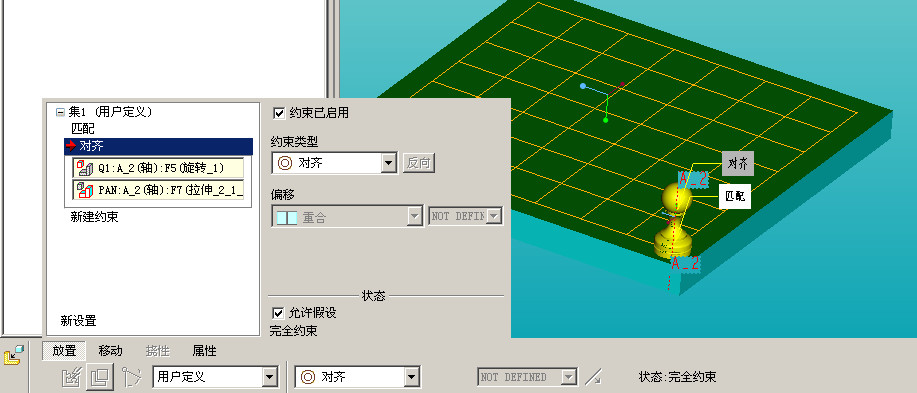

12、装配第1个棋子

12、装配第1个棋子

阵列第1个棋子

阵列第1个棋子

13、装配第2个棋子

13、装配第2个棋子

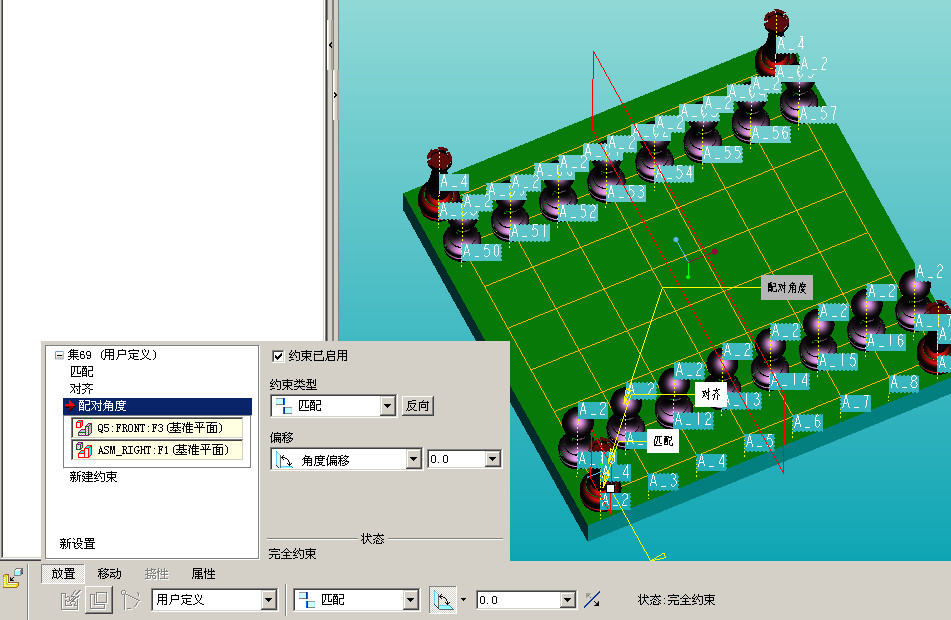

14、装配第3个棋子

14、装配第3个棋子

15、装配第5个棋子

15、装配第5个棋子

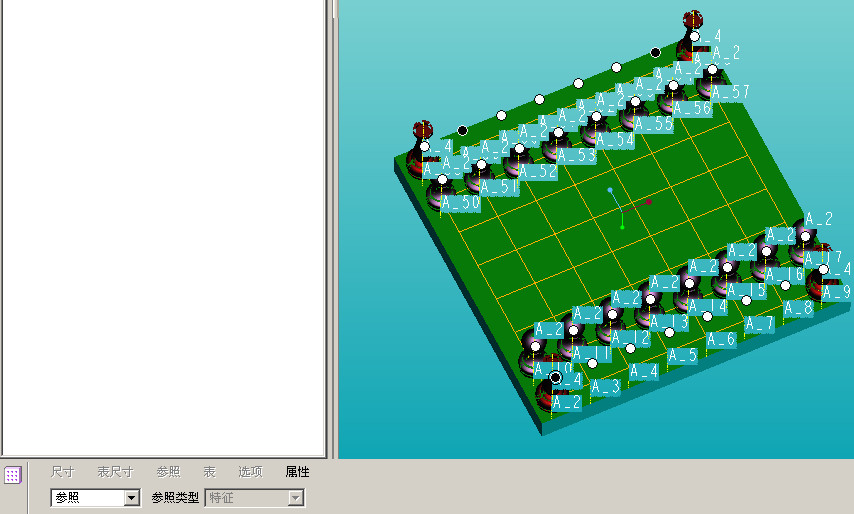

阵列第5个棋子

阵列第5个棋子

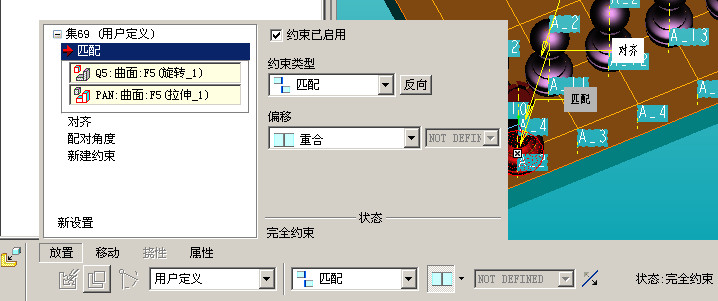

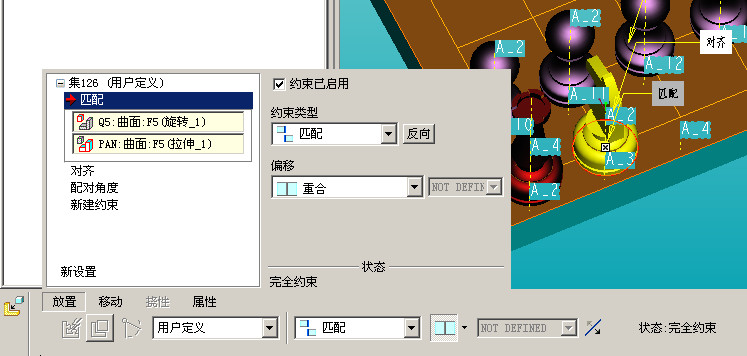

16、装配第6个棋子

16、装配第6个棋子

阵列棋子

阵列棋子

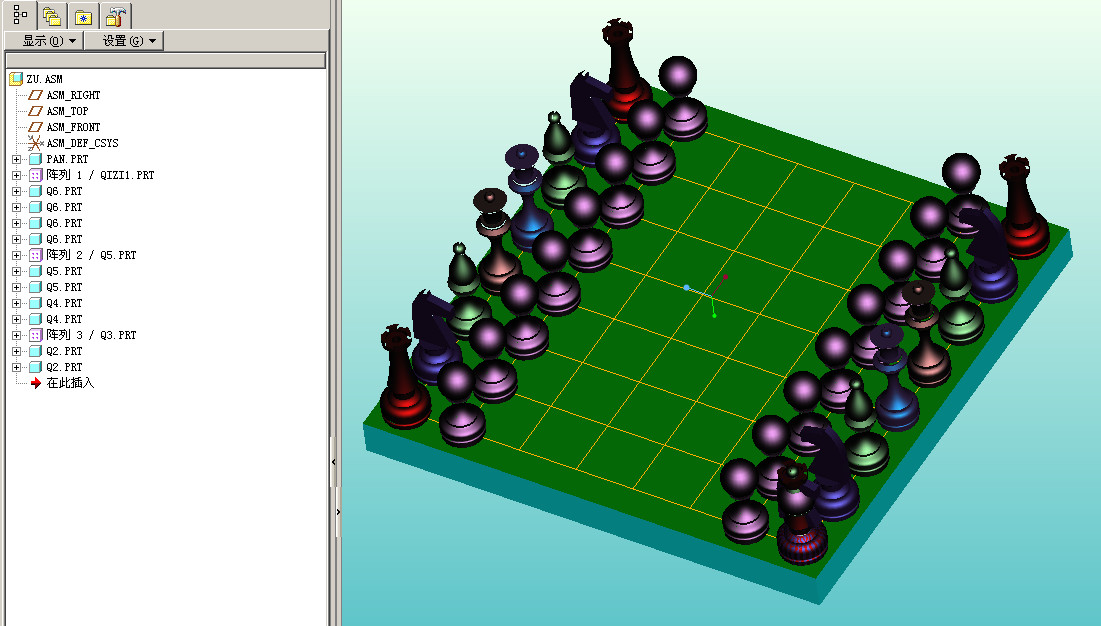

17、将多余的棋子隐藏

17、将多余的棋子隐藏
