ug4.0建模拉伸命令拔模角的使用

siemens70 · 发表于 2009-5-29 08:57:58

您需要登录才可以下载或查看，没有帐号？注册

x

ug4.0建模拉伸命令拔模角的使用,在下面的图形中,我红色线段直体拉伸,蓝色线段是拔模角拉伸为两度,那位知道的话,请多多指教.

fsxs · 发表于 2009-5-29 09:45:49

分2步拉伸即可再缝合

或者先拉伸，在拔模

[ 本帖最后由 fsxs 于 2009-5-29 09:51 编辑 ]

astrokylin · 发表于 2009-5-29 10:02:33

如果要做成实体，LS第二种做法，比较方便。但倒圆的地方半径是变化的。可以在做草图曲线时不倒圆角，成体后倒圆。

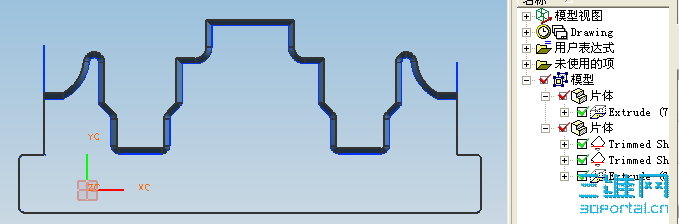

另外，可以先做所有边的不拔模拉伸成体，再将需拔模的边2度角拔模拉伸成面，用面修剪体。

beyond2009 · 发表于 2009-5-29 21:51:08

做这个有很多种方法吧，看个人的习惯了呀。

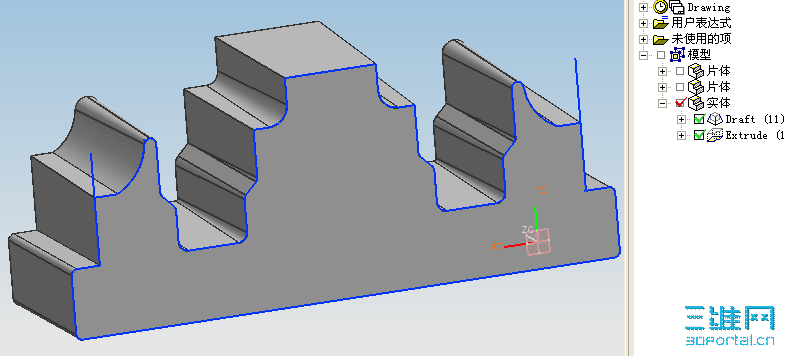

应LZ要求，我传上一种！

[ 本帖最后由 beyond2009 于 2009-5-30 19:33 编辑 ]
