[已解决] 圆弧的标注

[复制链接]
jfqingxuexi
发表于 2009-5-30 11:34:44 | 显示全部楼层 |阅读模式 来自： 中国江苏泰州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
各位：
; l/ [0 ~7 x+ A- {; s% d8 }3 [   Autocad种如何标注圆弧的弧长？谢谢
回复

举报

lingran008
发表于 2009-5-30 11:46:59 | 显示全部楼层 来自： 中国广东佛山
在菜单栏中选择：标注——弧长，再选择你要标注的圆弧，OK
) f, r& q1 |. g7 E
9 u% {+ v  Q* \- p0 b: X[ 本帖最后由 lingran008 于 2009-5-30 11:48 编辑 ]
回复 支持 反对

举报

jayballmc
发表于 2009-5-30 11:49:52 | 显示全部楼层 来自： 中国江苏徐州
低版本的没有弧长标注吗？呵呵 可不可以这样，选择圆弧，特性查看弧长，使用dan标注圆弧角度，修改文字为特性里查看的数值，确定，哈哈 这个绝吧& T" G2 e" _* U7 D% t
再或者用高点版本，哦论坛有弧长插件你找找
回复 支持 反对

举报

唐昕晨
发表于 2009-5-30 12:47:10 | 显示全部楼层 来自： 中国广东汕头
高版本直接有弧长标注命令。- S& `  M6 y8 {% ?' ^. Y5 @6 t
低版本的话得自己增加

弧长标注.rar

174.12 KB, 下载次数: 22

评分

参与人数 1三维币 +5 收起 理由
wsj249201 + 5 应助

查看全部评分

回复 支持 反对

举报

rongjian
发表于 2009-5-30 15:44:09 | 显示全部楼层 来自： 中国江苏无锡
弧长标注方法：) v8 k0 P( L- A8 l, T' e7 j: c6 R0 }
1.点标注工具栏上"弧长"按钮；
6 L' n$ h0 j, Y$ O/ p# G2.执行菜单"标注"→"弧长"命令；! T% \% h. J7 N% n0 ?% ]6 q
3.输入命令"DIMARC") b+ b# u% R+ E* o- {

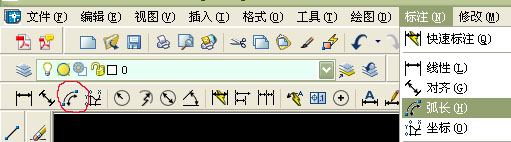

弧长.jpg 7 K. j8 Y: k% ^) e' Q1 m" M$ @: r
0 z* E' T/ E, G. h8 p; i$ ^% Q

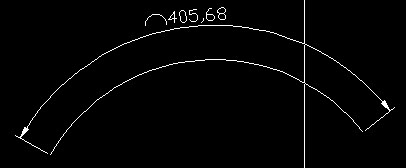

弧长1.jpg : |8 W! [7 O& X9 U8 L3 T
9 x' @0 E& T' E5 l' I$ {
楼主还可以看一下贴子：
. s. P" p% }) e5 l标注圆弧的长度
# P) P, B1 c8 j
( v  c& ]5 m! O& w: U: x9 s% E# }- g. J% j% M

* }7 R# z1 k% }$ t5 C, K[ 本帖最后由 rongjian 于 2009-5-30 15:45 编辑 ]
回复 支持 反对

举报

zzp2008
发表于 2009-5-30 18:30:38 | 显示全部楼层 来自： 中国黑龙江哈尔滨
应该是圆弧的弧长吧
回复 支持 反对

举报

zzp2008
发表于 2009-5-30 18:35:38 | 显示全部楼层 来自： 中国黑龙江哈尔滨
该标注弧长的命令不能标注样条曲线的
回复 支持 反对

举报

tty0116
发表于 2009-6-8 15:52:57 | 显示全部楼层 来自： 中国浙江宁波
3楼的方法不错，好用
回复 支持 反对

举报

wufei2009
发表于 2009-6-8 18:09:11 | 显示全部楼层 来自： 中国广东清远
应该像5楼那样标注吧
回复 支持 反对

举报

huangliangan
发表于 2009-6-9 14:30:54 | 显示全部楼层 来自： 中国四川成都
我非常赞成2楼的观点
回复 支持 反对

举报

星空一号
发表于 2009-6-9 14:50:07 | 显示全部楼层 来自： 中国广东中山
我以前用2004咯,也是没这项功能.
回复 支持 反对

举报

zhoubozhoubo
发表于 2009-6-9 16:36:27 | 显示全部楼层 来自： 中国湖南湘潭
三楼的不错
回复 支持 反对

举报

huchulian
发表于 2009-6-9 21:42:17 | 显示全部楼层 来自： 中国辽宁沈阳
太好了，你真好啊，我很需要啊
回复 支持 反对

举报

pksonic009
发表于 2009-6-10 19:00:39 | 显示全部楼层 来自： 中国广东佛山
2004没有这个功能的
回复 支持 反对

举报

anglelcg
发表于 2009-8-22 19:13:41 | 显示全部楼层 来自： 中国安徽淮北
谢谢，学习了
回复 支持 反对

举报

gzg518
发表于 2009-8-23 17:45:28 | 显示全部楼层 来自： 中国湖北武汉

x dd

原帖由 jfqingxuexi 于 2009-5-30 11:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif' {2 Y% I2 _, M, }
各位：
, x# i1 m0 q3 P' |6 P   Autocad种如何标注圆弧的弧长？谢谢
# j! \8 Y) l- Q

4 P# \; l" h- O( \写个lsp的dd
0 \7 g: p& u' e( e) c7 n9 E9 X
9 V" r; @8 Z5 }1 y. ?/ o# d. L# e, r5 k; j
(defun c:pipe_m(/ cla fac os i l ent pt r an1 an2 pptt ang dis)
; Y& o- ]8 ^9 E  W# o (setq cla (getvar "clayer"))' R5 e: E' }- B7 ^% A! T
(setq fac (getvar "dimscale"))1 y  X& i2 f# `# J" q- ]
(setq os (getvar "osmode"))+ G* B( E' `; n6 j- B/ L
(setvar "osmode" 0)4 e+ S: Q5 T& E: s7 ?2 G
(command "ucs" ""), t/ g3 p8 `8 l
(setq ss(ssget))
; t$ ?0 w$ I8 `( q0 i3 g; t1 A9 R (setq i 0 l (sslength ss))
3 e  Q; c2 E( j (while (< i l)
3 D, W' P/ x' h0 r& b1 r4 k3 F  (setq ent(entget (ssname ss i)))
) Q) c7 J( @% e- @$ X  (setq i (+ 1 i))
' N& |2 @% U7 e0 V4 `' J; W8 G' R3 H  (cond! C% F. u! d4 k8 t
   ((= "ARC" (cdr(assoc 0 ent)))5 E8 W9 S" _: ~; E$ l: W/ `
    (setq pt(cdr (assoc 10 ent)))
% o! q9 ?. g. w- I9 c    (setq r(cdr (assoc 40 ent)))( {; g1 J, B- T+ l5 s
    (setq an1(cdr (assoc 50 ent)))
& K' v* q& ^% q: S. S1 G    (setq an2(cdr (assoc 51 ent)))
& Y" l: ~. x* E3 z+ l    (setq pt1(polar pt an1 r) pt2(polar pt an2 r)): X# {6 e1 L) ^
    (command "layer" "s" "dim" ""
) S) k! x6 |1 J% q# A' o      "line" pt pt1 ""% }: u6 f- A+ l3 H: T- T
      "line" pt pt2 ""
; U$ C1 D. U/ I    )
8 r: e1 d3 @% ]! n    (setq pt1(polar pt an1 (* 0.7 r)) pt2(polar pt an2 (* 0.7 r)))
3 ^9 l, A* [4 u9 ^. X    ;(if(< an2 an1) (setq an1(- an1 (* 2 pi))))
/ s4 Q2 j3 k: B" S    (if(< an2 an1) (setq an2(+ pi pi an2)))
6 M. o# U! L/ @+ d  F/ k9 ~( P    (setq aa(* 0.5 (+ an1 an2)) ann(- an2 an1)), S4 G4 l5 V9 d" X2 ^
    (setq pptt(polar pt aa (* 0.5 r)))8 [3 p! ^" w. g( y( q) Y
    ;(command "dim1" "angular" pt1 pt2 pptt "" pptt)1 P3 T1 i$ ?3 \1 y  v/ D7 W6 U9 ~
    (setq ann (angtos ann 1 1) f1(atoi ann))
/ G: ]. E' g, N) S    (cond1 t& H4 q' d% O' [6 l9 k
     ((>= f1 100) (setq str2(substr ann 5 2)))7 Z# e+ ]) d6 X7 ]
     ((>= f1 10)  (setq str2(substr ann 4 2)))
) N. f# y. F& j3 s& _' G( ^7 o     ((>= f1 1)   (setq str2(substr ann 3 2)))# Y& N+ T6 Q9 x  h
     (t  (setq str2 (substr ann 2 2))): ~$ d" W3 ?, {+ Z; I8 ]8 L8 F
    )- K' }* O& z$ |9 C" W+ {; \
    (command "layer" "s" "tt" "" "")$ F8 e- X0 Z, T( x0 a5 K0 l
    (command "text" "m" pptt (* fac 3.5) 0.0 (strcat (itoa f1) "%%d" str2 "'"))4 F& V# B4 z( Y# P
    (setq ptt (polar pt aa (+ (* 3.7 fac) r)))( Q! l/ {* F* o/ {: O. u$ C; n
    (cond
8 w# o4 j& w' o6 n$ p, ?( t: s     ((and (>= aa 0.01) (<= aa (* 0.5 pi))) (setq ang (- aa (* 0.5 pi))))
8 `7 k/ v! g& ?. K$ b# x     ((and (>= aa (* 0.5 pi)) (<= aa pi)) (setq ang (- aa (* 0.5 pi))))6 R4 X! D; u, F' k: |
     ((and (> aa pi) (<= aa (* 1.5 pi))) (setq ang (- aa (* 1.5 pi))))4 l% q3 |- C, D3 q9 ]  [
     ((> aa (* 1.5 pi)) (setq ang (- aa (* 1.5 pi))))% T$ B( U. ^0 ]; W
    )9 ^: ^( `) w; ]2 f4 M
    (command "layer" "s" "tt" "")7 d3 _/ f9 i4 |# B- ^
    ;(command "text" "m" ptt (* fac 3.5) (* 57.29578 ang) (strcat "%%o" (rtos (* r (abs (- an1 an2))) 2 0)))9 Y! v* q& `5 m6 z4 A+ }
    (command "text" "m" ptt (* fac 3.5) (* 57.29578 ang) (rtos (* r (abs (- an1 an2))) 2 0))
9 y" H  k+ p- `% J    (setq pt1(polar ptt ang (* 3 fac)))* \  Q  _  r! ]- Q
    (setq pt2(polar ptt (+ ang pi) (* 3 fac))): s+ C* l) }7 p0 A. ]
    (command "layer" "s" "tt" "" ""); z) M7 o8 t( g" `- R
    (command "arc" (polar pt1 (+ ang (* 0.5 pi)) (* fac 2.5))
0 E. ]4 Q9 Y% C& Y( P$ c! |, v         (polar ptt (+ ang (* 0.5 pi)) (* fac 3.2))
/ S: R3 e2 |% a; [$ \. g# i  S         (polar pt2 (+ ang (* 0.5 pi)) (* fac 2.5))
, z( b% S3 D" w+ t9 R    )* g; i, ]- M1 Y" Q9 ^) O; ?
   )
; \5 v. u# e( \4 f0 b+ N+ n   ((= "LINE" (cdr(assoc 0 ent)))8 f  D( r* D2 j% R- s3 ~! z
    (setq pt1(cdr (assoc 10 ent)))7 z( U) ?5 g2 I* s2 w
    (setq pt2(cdr (assoc 11 ent)))7 e$ r$ o7 E: }/ j5 z8 F
    (if (> (nth 1 pt1) (nth 1 pt2)) (setq pt pt1 pt1 pt2 pt2 pt))' i( l& u* y& I4 [6 q2 T
    (setq ang(angle pt1 pt2))
" a4 r/ ]5 l; |- R; x    (setq pt(list (* 0.5 (+ (car pt1) (car pt2))) (* 0.5 (+ (cadr pt1) (cadr pt2))) 0))6 J8 o% e5 }- ]
    (cond6 \# V" Q" z! |1 ]
     ((<= ang (* 0.5 pi)) (setq an1(+ ang (* 0.5 pi)) an2 ang))& p. ~: J: N1 M
     (t (setq an1(- ang (* 0.5 pi)) an2(- ang pi)))) p% v7 W' W5 J2 z2 O# {# y
    ), P/ k9 p, A* H0 A3 B. S. c
    (command "layer" "s" "0" "")" k. N7 I5 \) U. Q$ c9 z
    (command "line" (polar pt1 (+ ang (* 0.5 pi)) (* fac 1.5))% j2 M8 V$ M3 ~: @
         (polar pt1 (- ang (* 0.5 pi)) (* fac 1.5))# c. c1 h) s, E3 V" B' p" Y
         ""
% E( j# V) {  x" i& ?! ?      "line" (polar pt2 (+ ang (* 0.5 pi)) (* fac 1.5))( y* l+ R9 [9 h
         (polar pt2 (- ang (* 0.5 pi)) (* fac 1.5)), h+ Z* C. r1 E
         ""
5 X8 P+ ]  V3 h# C6 j. m" V' }    )
3 P0 S+ X. X: p0 ~! H# `+ i    (command "layer" "s" "tt" "")
/ ]8 V3 Y  B* q1 o% i6 j2 r    (setq dis (distance pt1 pt2))
5 P& O4 j7 t- {6 n  Q8 J    (command "text" "m" (polar pt an1 (* fac 3.8)) (* fac 3.5) (* 57.29578 an2) (rtos dis 2 0))6 Q, F/ K7 ^* P+ w- T" e# H/ g$ z
   )% ^8 a; k8 T8 e
  )
6 t$ T+ v0 r' e0 P )
5 k& j' b" o  h2 t. [  o1 O (setvar "osmode" os)- b: k( @  B3 v8 X
(setvar  "clayer" cla)/ o" F7 X1 l4 k. o
)
回复 支持 反对

举报

cqwstp
发表于 2009-8-23 21:15:44 | 显示全部楼层 来自： 中国重庆
谢谢上面各位的解答，我以前一直用CAXA绘制机械图，没有在CAD里标过注过园弧，今天又学了一招
回复 支持 反对

举报
