[已解决] 按曲线要求曲面过渡连接

[复制链接]
发表于 2009-6-4 16:32:33 | 显示全部楼层 |阅读模式 来自: 中国河南洛阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

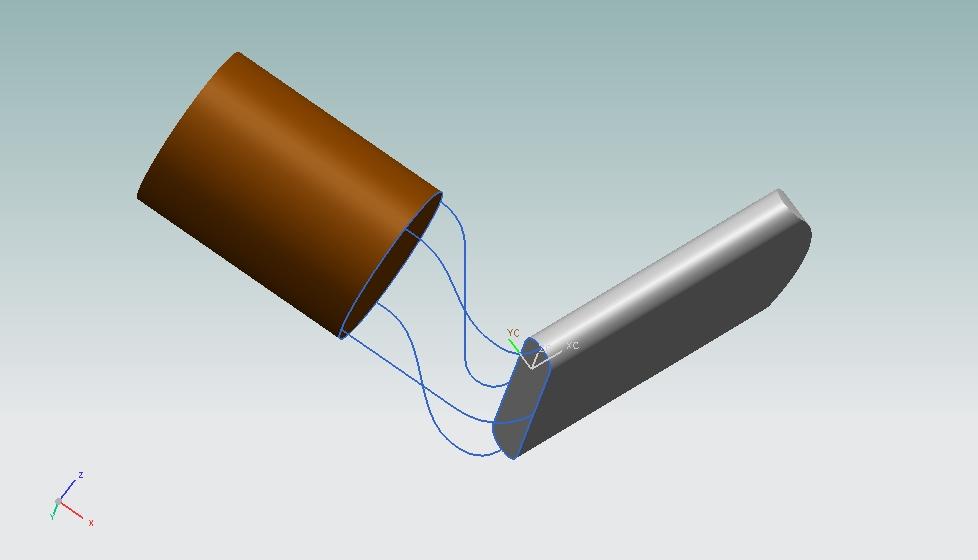

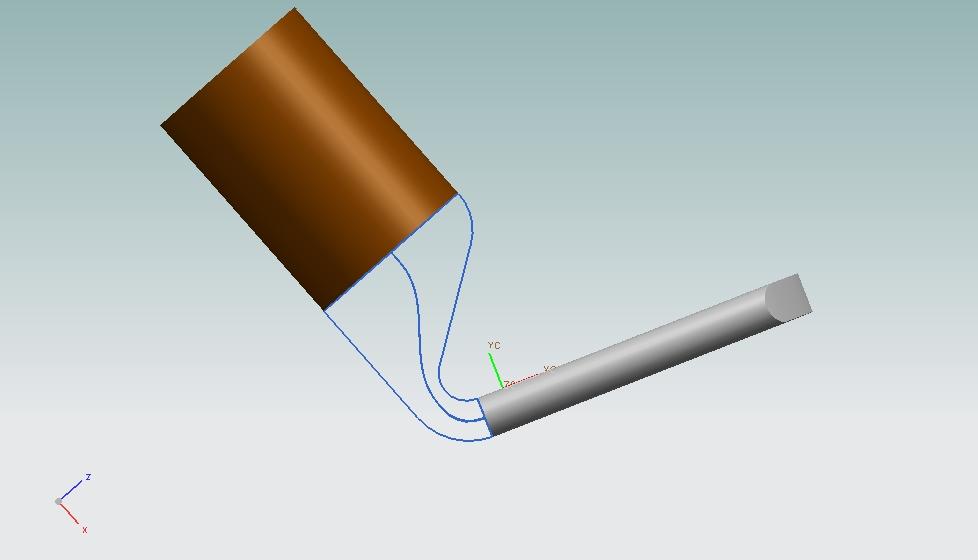

按曲线要求曲面过渡连接
& [5 R1 Y* u4 \7 [4 K, x6 |
& z* L8 i6 d0 p/ T8 M' G[ 本帖最后由 hanxh03 于 2009-6-6 15:34 编辑 ]

tb.rar

67.36 KB, 下载次数: 21

发表于 2009-6-4 18:05:18 | 显示全部楼层 来自: 中国山西临汾

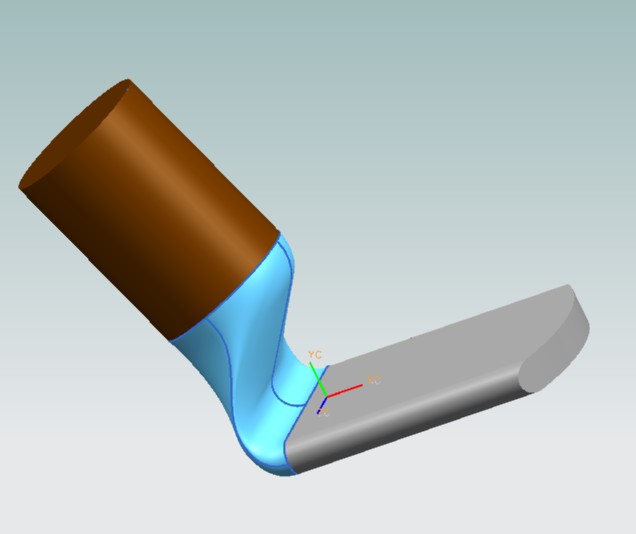

用NX6做的。
发表于 2009-6-4 18:07:44 | 显示全部楼层 来自: 中国浙江温州
很简单啊  网格就可以了
 楼主| 发表于 2009-6-4 18:23:49 | 显示全部楼层 来自: 中国河南洛阳
我没说明白,这个零件是铜接头的弯形,弯形后的外边也要有圆弧,不能使一个很窄的棱边,我也作出这个样了,但不是我想象的结果。
! M: j3 H1 e9 y: k  B谢谢你
发表于 2009-6-4 19:01:25 | 显示全部楼层 来自: 中国吉林长春
再加一条线& C- H( P; b; O" q. l- s

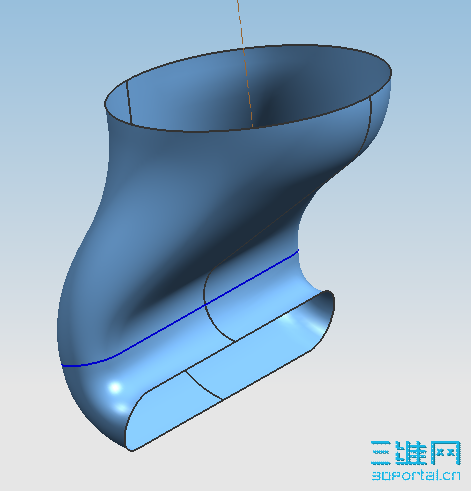

0000.png   N/ D5 W. E' [
; v5 O/ r/ w+ ?1 S% N/ v; \
[ 本帖最后由 fsxs 于 2009-6-5 12:52 编辑 ]

0.rar

83.57 KB, 下载次数: 6

评分

参与人数 1三维币 +3 收起 理由
astrokylin + 3 应助

查看全部评分

 楼主| 发表于 2009-6-5 07:20:38 | 显示全部楼层 来自: 中国河南洛阳
做法应该是一样的,我的为啥老出错
发表于 2009-6-5 07:53:03 | 显示全部楼层 来自: 中国河南洛阳
你的出错时因为楼主提供的线是不连续的,没有达到交点。
 楼主| 发表于 2009-6-5 07:55:53 | 显示全部楼层 来自: 中国河南洛阳
原帖由 chaizhonglong 于 2009-6-5 07:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif; K  s6 X! W( n2 `- a0 k% I
你的出错时因为楼主提供的线是不连续的,没有达到交点。
9 ?+ s* m# {0 n) t  q* [3 U9 W

! j! S  \5 D8 W& o* A谢谢你,不过我检查一下是连续的呀
 楼主| 发表于 2009-6-5 07:57:43 | 显示全部楼层 来自: 中国河南洛阳
原帖由 fsxs 于 2009-6-4 19:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 m2 U4 G1 [, t2 f" t! C! n  \; N
再加一条线
2 k/ {3 j3 C5 Q  G( P1325176

% G1 |. Y1 Y7 J: F; X) j8 `
% y; [- G6 z- P谢谢你,我的老是出错,说是交点什么的,我检查了一下没问题呀
发表于 2009-6-5 08:56:59 | 显示全部楼层 来自: 中国山东济南
间隙太大。
4 L( t$ h. G6 c3 m. y调整曲线或增大公差。
 楼主| 发表于 2009-6-5 11:41:14 | 显示全部楼层 来自: 中国河南洛阳

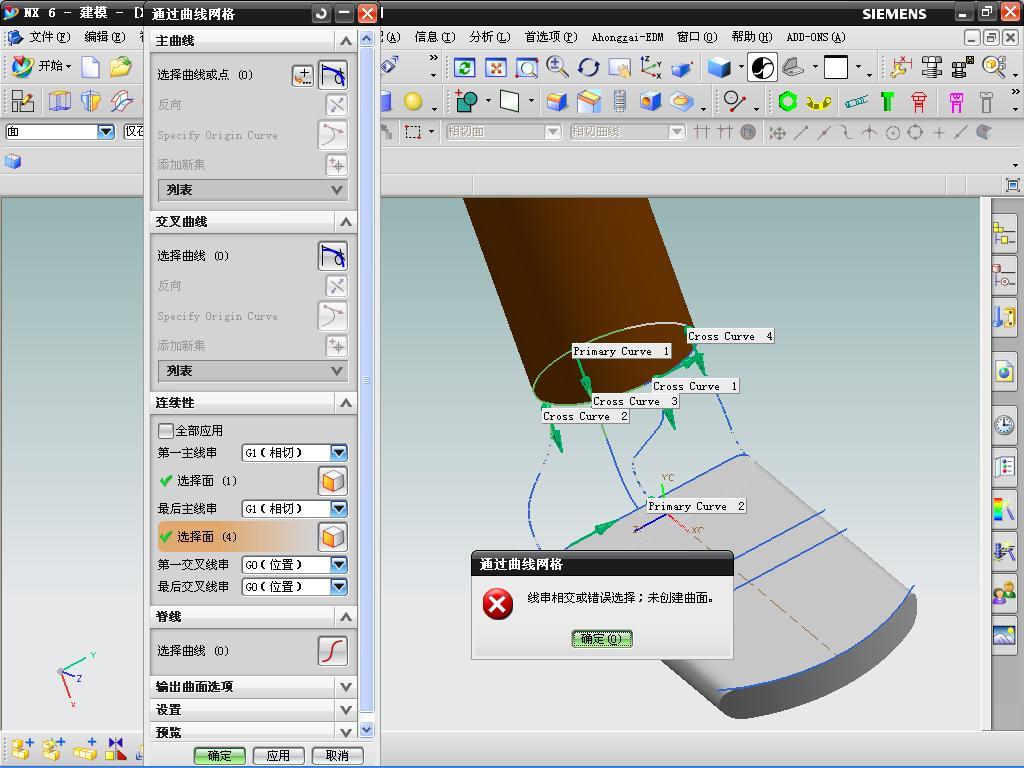

间隙公差加了10倍,也没找出问题,总是出错,使方法不对吗?
发表于 2009-6-5 12:01:22 | 显示全部楼层 来自: 中国山东济南
上图中,右侧曲线的最上端的一段,有重复线。
发表于 2009-6-5 14:31:51 | 显示全部楼层 来自: 中国江苏苏州
原帖由 apsfnpv 于 2009-6-4 18:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 r3 b* s( m: X+ R& `- ]5 e
很简单啊  网格就可以了
:)
 楼主| 发表于 2009-6-5 16:37:30 | 显示全部楼层 来自: 中国河南洛阳
做出来的只能半个曲面,还要通过镜像对称拷贝,并且这样做出的中间接缝不连续,有个棱,如何一次曲面成形?
发表于 2009-6-5 16:51:51 | 显示全部楼层 来自: 中国山东济南

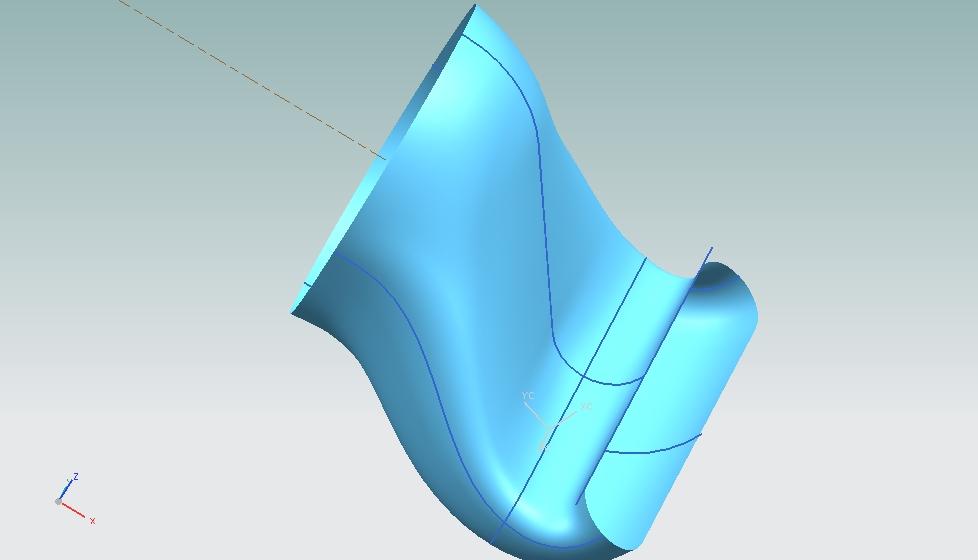

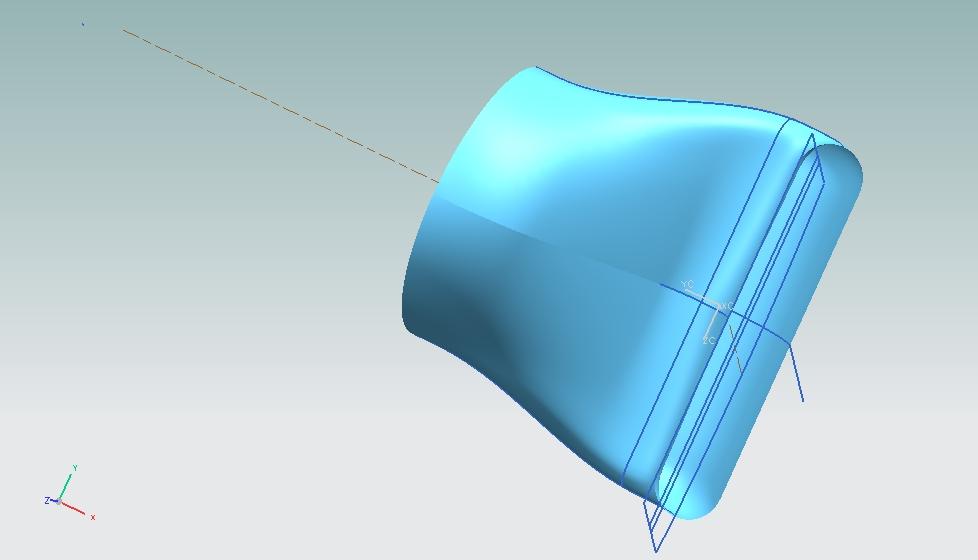

做一半:" s) T, F& ^2 b6 a% D4 e2 }# x
中间两条线拉伸做约束面
% _( ^0 a& G6 ]- y% a一次:$ l0 ]' B& d- y. K/ I* f
控制线的起点,方向。
8 a" H" n* D) E9 p% D) B
3 G* @" s" B& S& H9 y6 N* c  ?7 R另,这个用扫略也可以;用网格多次做会好一点。
发表于 2009-6-5 16:53:05 | 显示全部楼层 来自: 中国浙江温州
关于 网格 线出错的问题 真的要好好的 请教下高手们了 我也常出现这样的错误  不知道怎么解决    希望高手解决
 楼主| 发表于 2009-6-5 17:04:18 | 显示全部楼层 来自: 中国河南洛阳
原帖由 astrokylin 于 2009-6-5 16:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif; z8 w. a9 v& U5 z
做一半:
$ x- }8 ?! T' g. k3 I# T2 S中间两条线拉伸做约束面1 e: V1 K& ]; }! u8 w
一次:
# K3 f. P4 t* c6 F控制线的起点,方向。
* K& V* t/ f* g  y. I: I$ M
" c; d5 r( u0 ^9 q另,这个用扫略也可以;用网格多次做会好一点。

, \: M/ @2 T( k/ H) @! ]/ N  S
$ F+ C& h9 h) D' [3 j谢谢,做约束面明白了,就是一次成型封闭曲面或实体还不清楚?变截面扫掠试一下。: c/ T; c+ r0 e) X0 X2 c
中间有个棱之后也无法变成实体。
发表于 2009-6-5 20:00:55 | 显示全部楼层 来自: 中国山东济南
扫略是为了找到添加的那条曲线,扫略无法约束。' q& h5 e* J) s: q/ ~
缝合就是实体了。
 楼主| 发表于 2009-6-6 09:24:06 | 显示全部楼层 来自: 中国河南洛阳
原帖由 astrokylin 于 2009-6-5 20:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ _& q2 u+ z- n5 k) u扫略是为了找到添加的那条曲线,扫略无法约束。
$ a1 J$ E. B; l+ J1 v7 Z% L) ?" O缝合就是实体了。
, A; x, U6 n' b1 }/ I3 J

( m! X* H- t4 ]+ S, f" T4 r  X缝合后无法形成实体?还需部上下孔?
发表于 2009-6-6 10:11:50 | 显示全部楼层 来自: 中国吉林长春
上面可以保持G1连续' `$ ^: C; o) E
下面好像不能,曲线做的不好8 I- u8 U7 [, i' c- C

0.rar

98.68 KB, 下载次数: 5

 楼主| 发表于 2009-6-6 11:09:56 | 显示全部楼层 来自: 中国河南洛阳
原帖由 fsxs 于 2009-6-6 10:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif) C( d6 d5 P# _' B7 H: @, k9 f
上面可以保持G1连续
! x6 A1 t& M- e# [下面好像不能,曲线做的不好
5 X: i7 N0 k. ?2 `: ~1327551

* f8 O* k0 p5 h- v! C! o& w- }2 D9 x* R7 x. c! j
% y* i8 ]* M, r8 q( q
是的,我也发现上下都无法面切,不过曲线做的全是切线,
' I) x( _5 S3 H& z/ w- y
! }! N/ e9 K3 [9 j另外无法缝合成实体
 楼主| 发表于 2009-6-6 15:12:55 | 显示全部楼层 来自: 中国河南洛阳

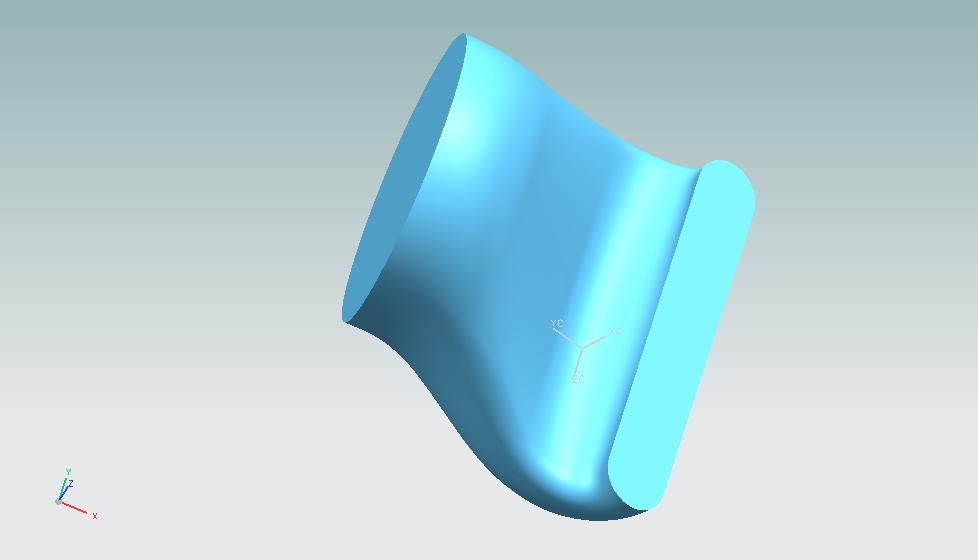

补上下面缝合后,仍无法变为实体,调整缝合公差也不行

000.rar

108.82 KB, 下载次数: 4

 楼主| 发表于 2009-6-6 15:34:25 | 显示全部楼层 来自: 中国河南洛阳
解决了,以变为实体
发表于 2009-6-6 18:19:43 | 显示全部楼层 来自: 中国山东济南

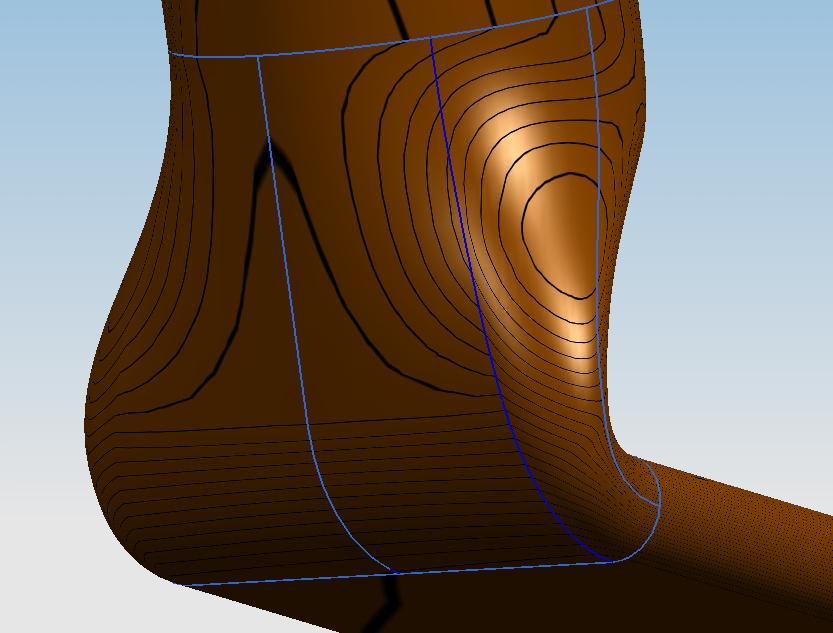

下端相切约束可能会使曲面不光顺。加竖向的辅助线会好一点,下端也相切了。

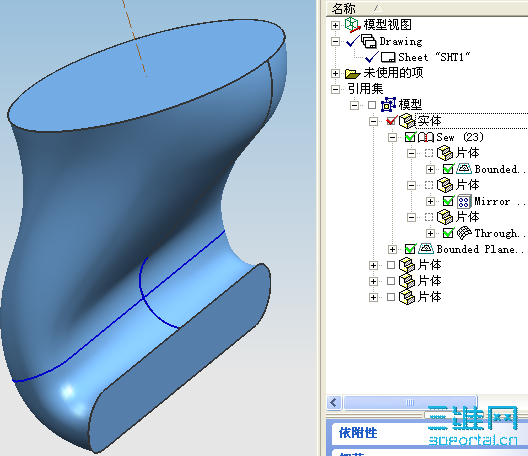

' C6 k$ s7 T4 c$ W 06.jpg

tt.rar

115.52 KB, 下载次数: 6

 楼主| 发表于 2009-6-8 07:58:57 | 显示全部楼层 来自: 中国河南洛阳
谢谢版主,很有思路
