有没有UG和ＰＲＯＥ都略知一二的：一个数据导入问题求助！

qqxxalam

. q9 R* v4 z6 U, D, V# o4 T  c

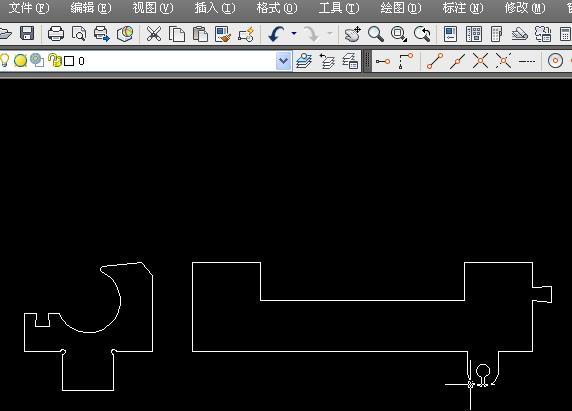

如上图：是用ＣＡＤ绘制的一零件的前视和右视图，本人先示范利用此现成的ＣＡＤ图档，在ＰＲＯＥ中完成导入生成实体的过程！

( k+ |/ O) }9 y; e7 z2 H

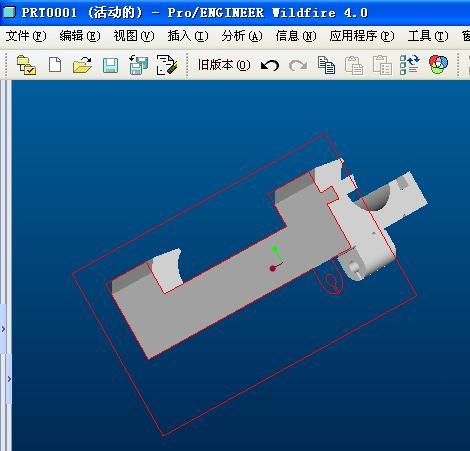

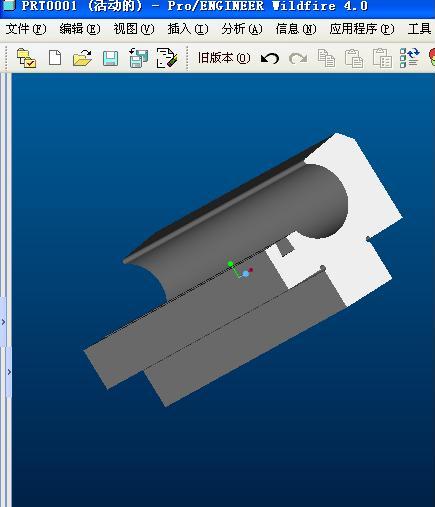

首先进入ＰＲＯＥ新建零件进入草绘，用“草绘来自文件”功能导入ＣＡＤ图档，草绘轮廓用ＣＡＤ的前视图，参考右侧试图的长度尺寸进行拉伸，完成上图所示。

' E# Y$ d1 f3 H. M7 f/ e
2 L% w& ?+ h" E

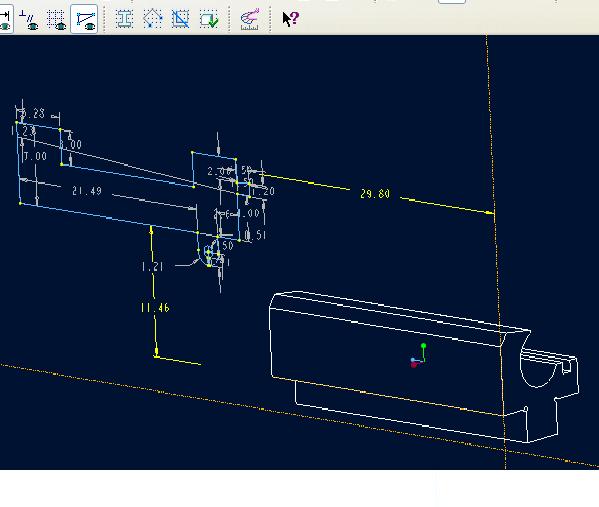

选取特征的右侧平面再次进入草绘，导入ＣＡＤ图档的右侧视图，放置在合适位置，驱动两个如上图的ＸＹ位置尺寸＝０以使边界重合！

5 y2 y3 b! r7 K/ u% R% u% e) ^8 D: k
' U- U- N, t. u. B

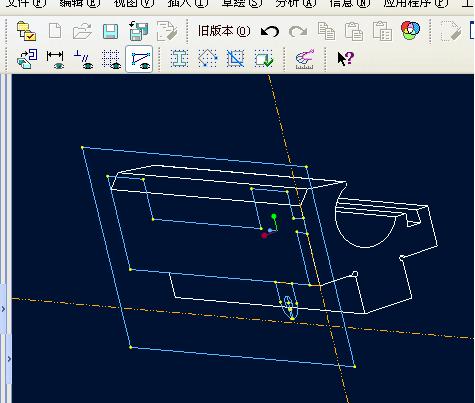

边界重合后再在最外围绘制一矩形，以便可以进行拉伸切除工作！


9 L/ f- k, z) Z

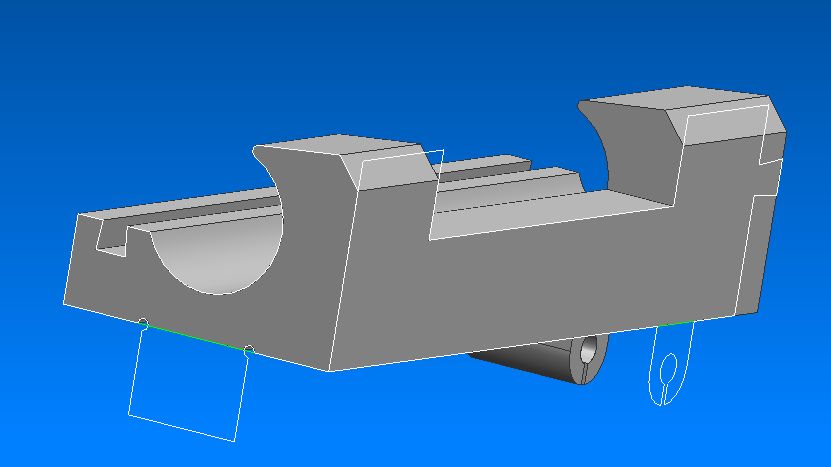

$ {& W. Y8 _' [) r* F完成草图，拉伸切除得到上图所示结果！
8 m3 n/ k" E: N8 o5 i, B
- l) i/ e; J3 q# c, p  m% |

1 k3 b+ c; `  H2 p/ V好了，我的问题是：在UG 中有无类似功能，只需二次导入ＣＡＤ平面图而不需重新绘制，我在UG 中好像没有找到哦！有人知道没？最好提供相对详细的步骤，谢谢！
& _8 Y! W& g; U. W5 E3 s7 Y+ C! G
+ j9 ~5 g1 Y  Y' i; e附件提供范例的ＣＡＤ图档！
# D4 e% ^* K: h- {* t
8 b3 z8 y# t$ [, u! a4 T[ 本帖最后由 qqxxalam 于 2009-6-22 08:44 编辑 ]

qqxxalam

快一天了没人回答，自己顶上去，版主考虑下是否应该移动到ug 板块？

WHC44

UG的操作也很简单，打开DWG文件（或新建文件导入DWG文件），通过变换命令将视图移位（旋转),然后通过简单的拉伸命令做出来，中途根据需要添加曲线。

qqxxalam

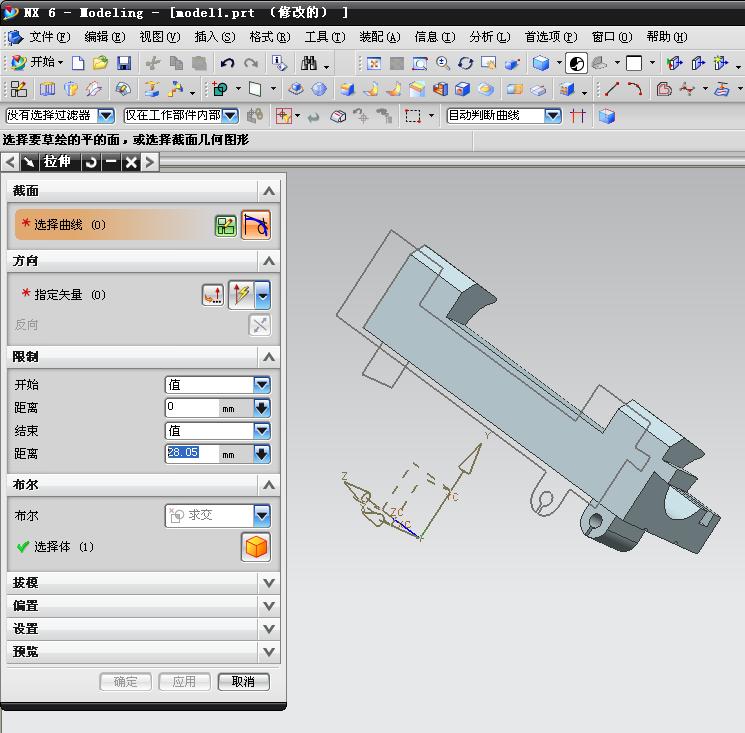

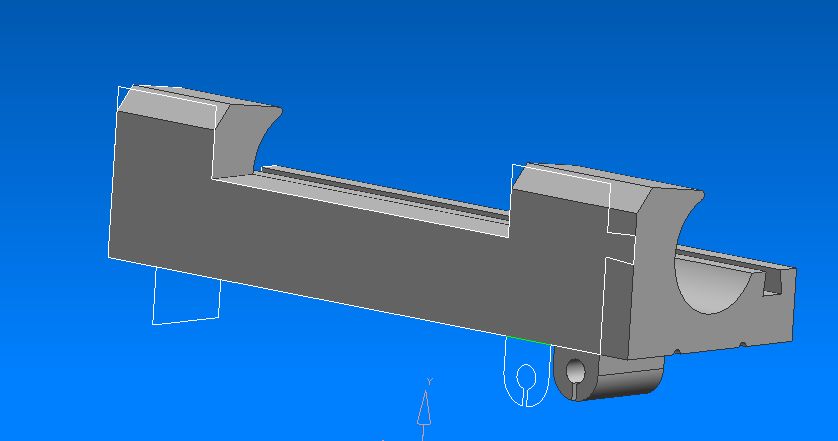

谢谢楼上的解答，本人试着用你的方法实践了一下还真不错唉！不过你说要添加曲线貌似不必啊，我的方法就是导入视图后先拉伸前视图，将右侧视图用“移动对象”命令旋转９０度，然后拉伸：限制为“贯穿”　布尔运算为“求交”。
0 v" u- C/ o( n; @- M0 y4 [兴奋的是ＰＲＯＥ拉伸只有增和减，UG 居然有“求交”也就是只保留两个实体相交的部分，真是太科学了！
6 W: }& R0 P+ v7 O/ |( P$ M; A

9 _* h5 g% ?# i( X4 u

" ?1 F+ {0 a1 P
) w: F2 o/ E8 w8 P9 z2 \# v[ 本帖最后由 qqxxalam 于 2009-6-22 08:42 编辑 ]

qqxxalam

楼上的：真正用的好的 不会无聊的跟上这么一句无聊的话

+ Z# U! u, R7 R6 p& d夸你好 还是 骂你好 ？
9 f$ A  ?1 K/ K- X# W; b: E& M5 S
[ 本帖最后由 qqxxalam 于 2009-6-22 13:48 编辑 ]
