大家都看看，SW的标注能不能如此效果啊？有图

4520XZJ · 发表于 2009-7-8 16:13:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

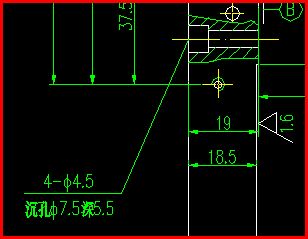

在CAD上能如图一的标注，文字在尺寸线下方，而SW却只能标出图二，文字和尺寸都在尺寸线上方，SW有没有方法实现图一样标注？

[ 本帖最后由 4520XZJ 于 2009-7-8 16:17 编辑 ]

gongxingdong · 发表于 2009-7-8 16:22:32

不能，至少还没有这样标注过

muyihx · 发表于 2009-7-8 16:31:58

用注解工具栏中的“模型项目”或者是“自动标注”来标异型孔向导做的孔可以是这样的效果，手动标注还要研究一下，印象中需要改个什么文件可以达到你的要求！

20054410119 · 发表于 2009-7-8 16:36:31

这都是可以的

4520XZJ · 发表于 2009-7-8 16:46:51

有方法解决的请贴图说明下，共同学习嘛！

xia0532 · 发表于 2009-7-8 17:15:51

SW支持GB标注

4520XZJ · 发表于 2009-7-9 08:34:08

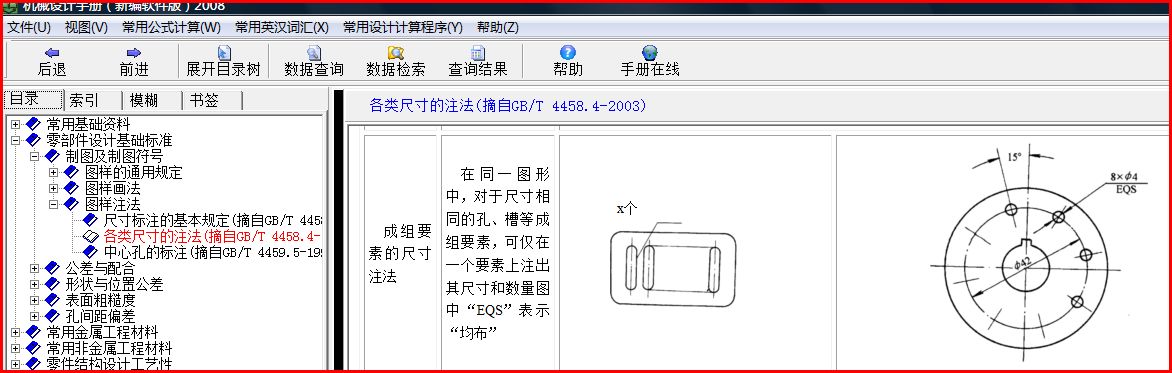

国标有这种方法，请看图右边4孔均布标注。SW支持不是很到位啊！

白辞 · 发表于 2009-7-9 10:14:34

其实楼主发现的是工程图的尺寸中：顶部对齐、中间对齐、底部对齐不好使。是想问问各位用的其它版本的sw中这一项好不好用。并不是探讨GB或其它标准的问题。至少我用的2008SP5.0是这样的。注释都在尺寸界限上面。

yhz-2 · 发表于 2009-7-9 10:19:44

天花板大师是想说楼主给的国标是假的吗？还是想说GB没这种标注方法？
不要偏离讨论话题

这个我刚一直在试，很奇怪……就像3楼说的一样，自动标注的可以实现，手动的没有找到类似的选项，不过可以利用文字注释加箭头加上单行下划线或者层叠来做一个类似的……或者标注好了之后再在下面写上文字:L

[ 本帖最后由 yhz-2 于 2009-7-9 10:21 编辑 ]

4520XZJ · 发表于 2009-7-9 10:25:37

原帖由 寂静天花板 于 2009-7-9 09:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif) r) F' X2 D5 H8 u" m5 N
现实中根本没有企业把均布写成EQS，车间工人还认识英文啊。写上均布二字最合适。

朋友，如果你不写EQS而写成汉字均布，你们公司标准化审核能通过吗？我们可能行啊。

ga7zm · 发表于 2009-7-9 12:07:47

原帖由 寂静天花板 于 2009-7-9 09:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 a+ v z$ V3 B5 r% `" p! P现实中根本没有企业把均布写成EQS，车间工人还认识英文啊。写上均布二字最合适。

我们企业2年前就全部写成“EQS”，车间工人早就习惯了。

dwsxsl · 发表于 2009-7-11 14:44:33

用孔标注就可以了。

goudong203 · 发表于 2009-7-11 15:20:55

原帖由 寂静天花板 于 2009-7-9 09:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 Y2 U3 c' C4 G7 V9 }, ?" |" |* r现实中根本没有企业把均布写成EQS，车间工人还认识英文啊。写上均布二字最合适。

"车间工人还认识英文啊。"????????????????
                  这句话我怎么看怎么感觉别扭呢？难道车间工人就不能认识英文吗？不就是几个字母吗？难道车间工人就不能认识了？？？？？？
         怎么感觉你说这句话有点看不起、贬低车间工人的意思？？？？？？

         强烈不满~~~你这也太小看一线工人了，没有一线工人的工作你设计的东西只能存在于电脑上？？

         我的回帖有偏离搂主的话题，但是我看到那句话，真的很不爽，很想说两句。

         车间工人为什么就不能认识英文了？？？？而且不就几个字母吗？？？？又不是什么高深的英文
~

vboicq · 发表于 2009-7-11 15:45:30

可以滴

:) :) :)

lyj88 · 发表于 2009-7-11 16:41:16

可以实现的，用GB孔标注

财智人生 · 发表于 2009-7-11 20:47:01

不至于这样，三个字母而已，讲一遍就OK了

ga7zm · 发表于 2009-7-11 21:23:42

原帖由 寂静天花板 于 2009-7-11 17:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: {6 k, A [( [# ~! o3 ]& u0 J! `4 V* F0 x; b
不了解中国国情了不是，中国是大企业多，还是小企业多；是国企多，还是民营企业多。你到这些企业，你写个EQS试试，到时候成堆的电话打给你，车间主任拽着你耳朵告诉你，别玩英的，显得你读过大学似的。

我们企业用了2年多，我们的外协厂家多如牛毛，从来没有接到一个问这个问题的电话。到车间去，一些老工人师傅也是简单地问了一下，讲明白后，再也没有人说过什么。不要把别人看扁了。

liweisky · 发表于 2009-7-11 21:47:58

原帖由 寂静天花板 于 2009-7-11 17:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- J/ C! i5 ~; g+ h. S) y! r8 `" K: z0 @$ S. @
不了解中国国情了不是，中国是大企业多，还是小企业多；是国企多，还是民营企业多。你到这些企业，你写个EQS试试，到时候成堆的电话打给你，车间主任拽着你耳朵告诉你，别玩英的，显得你读过大学似的。

我所有的图纸均布都是标EQS，这个在98年发布的国家制图标准中就出现了，这个标准每五年更新一次，都是用EQS标注的，现在标准发布十来年了，工人不认识可以培训，培训了还不认识，劝你还是别干了

并不是所有工人都和你见识过的一样

[ 本帖最后由 liweisky 于 2009-7-11 21:50 编辑 ]

liweisky · 发表于 2009-7-11 21:49:27

原帖由 寂静天花板 于 2009-7-11 18:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 B6 F% ?/ R, t, Y

7 { x: R5 T7 z能让车间工人看懂图并照着加工即可，标准化审核、设计、制图均由本人签名，虽然审核人不是我。你以为谁会老实按照ISO9000的规定办事啊，那个只不过是一种羊头罢了。

这叫什么一颗什么，坏了一锅粥，坏事的源头就在你这里

Francis · 发表于 2009-7-11 22:30:02

樓主4520XZJ兄在討論是“怎樣在標注線下填寫額外的說明”吧，
怎么會越扯越遠？

難道填寫中文後........就會自動跑到標注線的下面，
如果真的是這樣，那就值得學習了。

Francis · 发表于 2009-7-11 22:46:53

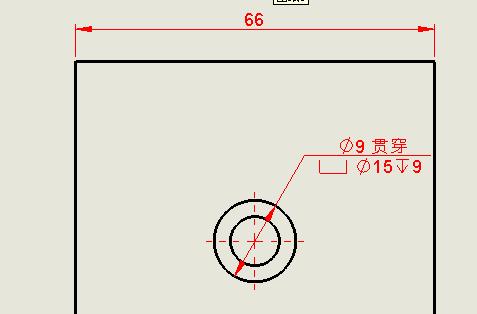

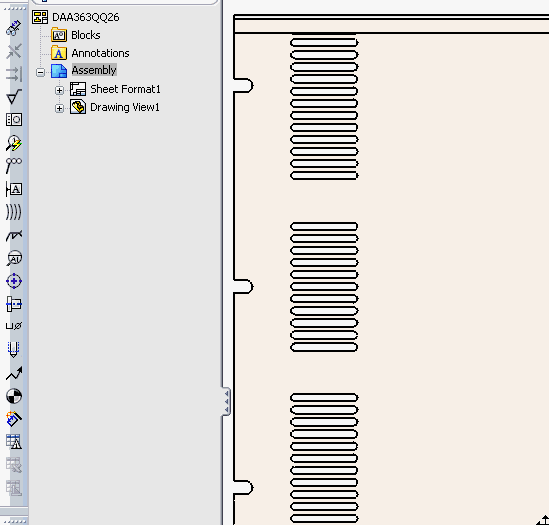

帶有圓弧比較好辦，除了3樓方法外，還可“手動孔標注”，（見動畫）
但是要是像樓主第一張貼圖的標示方式，悶人也想不到有什么好辦法。

jnshijin · 发表于 2009-7-11 22:55:48

不仅要符合国标，更重要的是工人能看明白。

dwsxsl · 发表于 2009-7-12 10:11:26

一行的话就自己在底下加一行文字就可以了

4520XZJ · 发表于 2009-7-20 12:11:25

原帖由 Francis 于 2009-7-11 22:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif# i. o* U% B/ F+ G# u$ G `
帶有圓弧比較好辦，除了3樓方法外，還可“手動孔標注”，（見動畫）
( }/ N2 _+ \- f9 K: @$ i) F但是要是像樓主第一張貼圖的標示方式，悶人也想不到有什么好辦法。

24楼的方法在有圆弧时可用，但图上无弧时就难了，有人说在尺寸线下打一行字，虽可显示和打印，但看起来总别扭。
我们讨论的目的是如果现在版本不能实现国标标注，希望SW公司开发人员在以后的版本中解决。

438831398 · 发表于 2009-12-15 09:56:08

国标就是国标，EQS的意思是均布，为equally spaced的缩写，一般情况下出现在英文的机械图纸中，与之同时出现的缩写词还有P.C.D 或PCD(不同的书写习惯而已），PCD是用来说明孔或销钉等在同一圆上时的位置说明，可以理解为节圆，应该是position cicle diameter的缩写
