6.0.3.6面倒圆的问题

hanxh03 · 发表于 2009-7-10 15:11:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

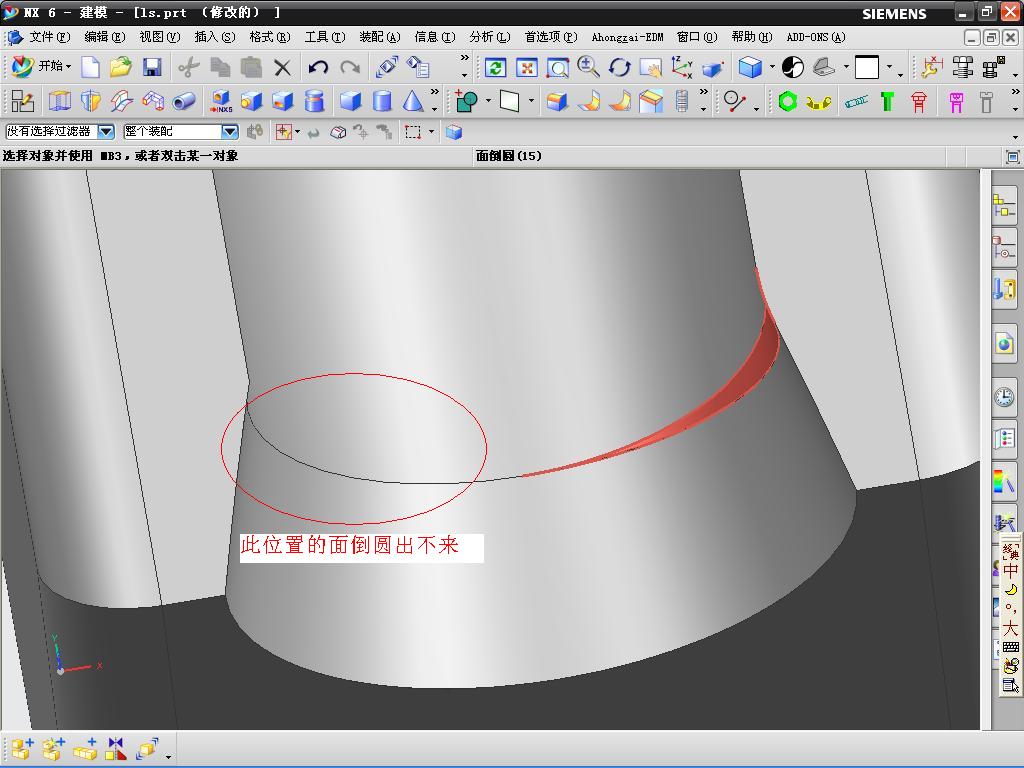

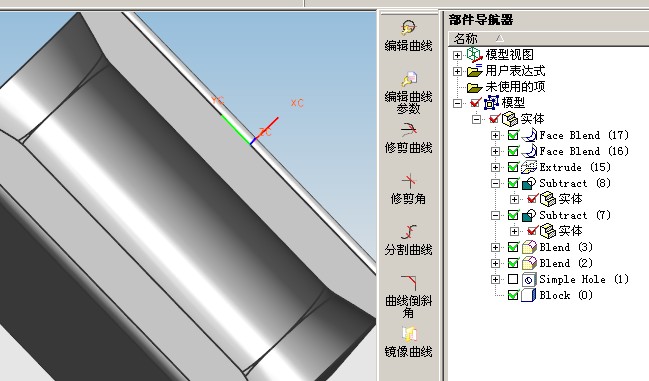

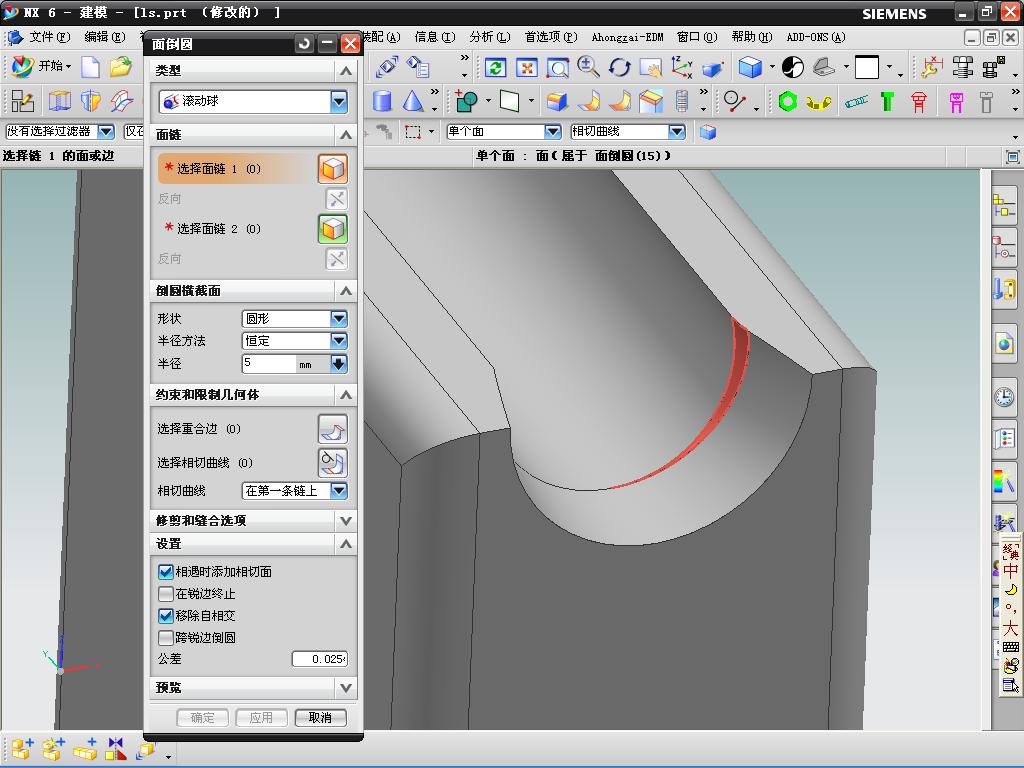

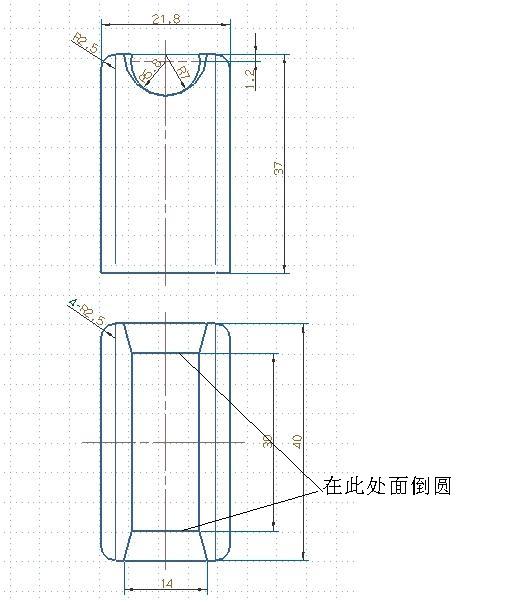

两个圆弧面相切面倒圆，只出来一半，面倒圆的位置间图片，零件见附件，大家帮看看。

ugnxs · 发表于 2009-7-10 15:16:32

请楼主保存个NX4格式的，我试试

hanxh03 · 发表于 2009-7-10 15:19:50

保存NX4.0的就没参数了，我用 4.0做一下

WHC44 · 发表于 2009-7-10 15:43:00

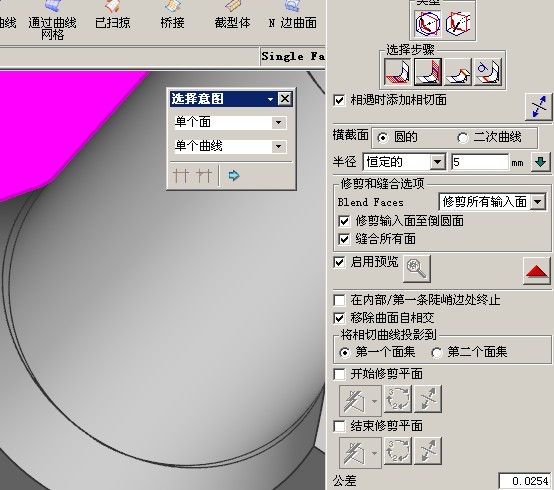

把公差改大一点就给你做了，我觉得应该是在相交中轴上两面相切，这个地方理论上是没法倒角的，加大公差因该是忽略这方面的计算

hanxh03 · 发表于 2009-7-10 16:06:03

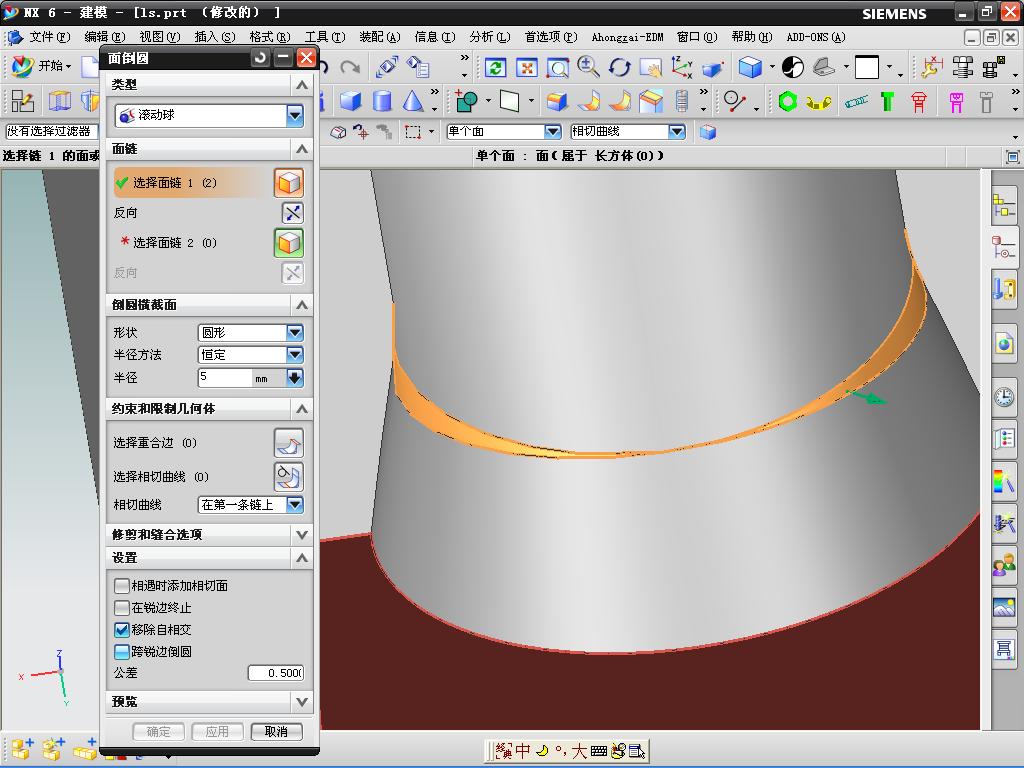

请问4楼，此过渡中间相切理论为0，你两边面倒圆是一次做成还是两次做，之前我也试图放大公差，一次只能做一边，另一边不出，两次做另一边还是不行

hanxh03 · 发表于 2009-7-10 16:08:44

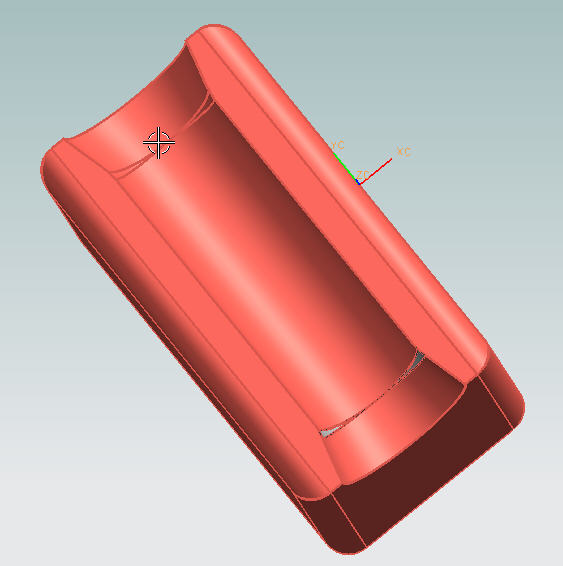

回2楼，我又用4.0作了一下，还是只能做一边，如果两次做时，便出现死机，附上4.0的零件图

andy1414 · 发表于 2009-7-10 16:09:28

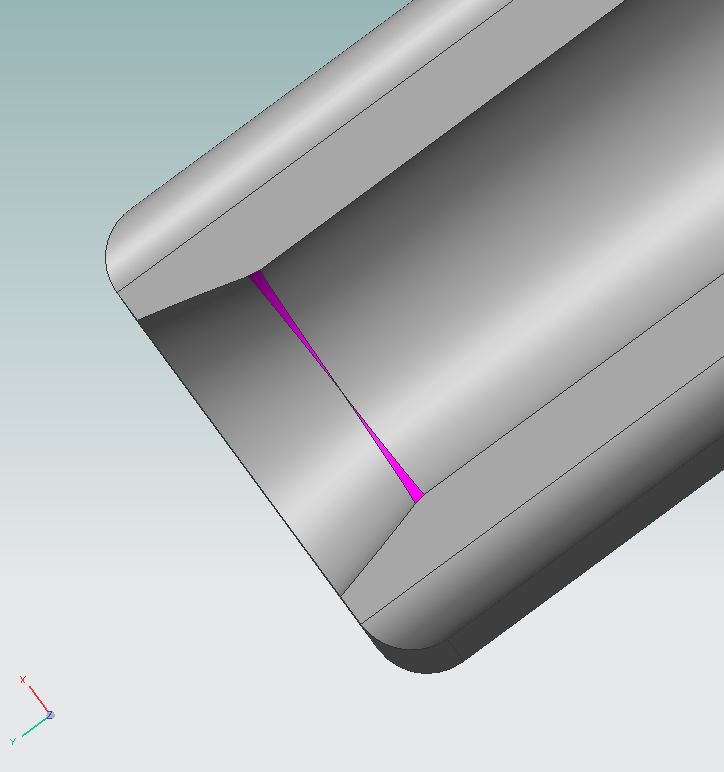

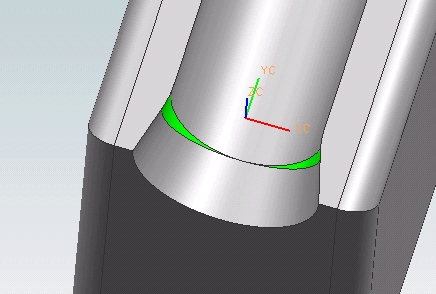

看圖吧

hanxh03 · 发表于 2009-7-10 16:14:34

7楼有思路，请问如何曲率扭转呢？

WHC44 · 发表于 2009-7-10 16:25:22

你的这个图档真的挺有意思，一端棱线可以放大公差做出来，另一端只能做一半，另一半可以用楞线倒角做出来

hanxh03 · 发表于 2009-7-10 16:38:14

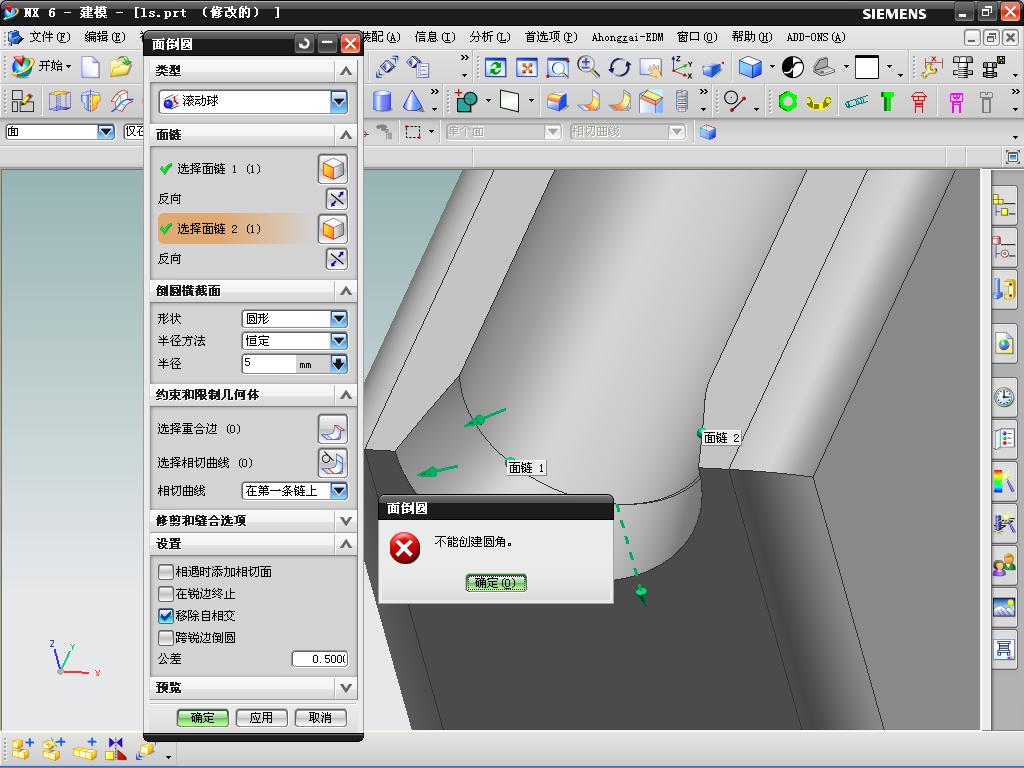

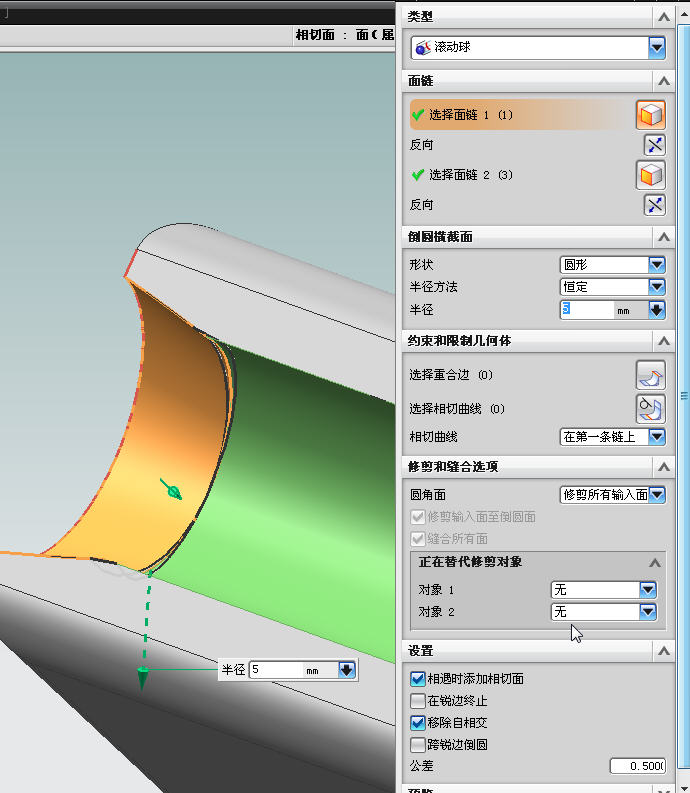

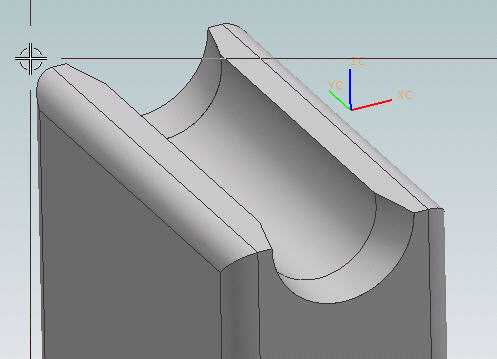

也奇怪，如楼上所说，一端两个倒圆做时，一半用面倒圆，一半用直接圆角就可以做，而另一端，用0.5的公差，面倒圆一下子成了，见图，我也奇怪，两端是对称求差，为何不一样呢？

ugnxs · 发表于 2009-7-10 17:06:58

我啥都没改直接就导成了啊，这与运气有关吗？？

ugnxs · 发表于 2009-7-10 17:24:16

根源：hole

hanxh03 · 发表于 2009-7-10 17:25:50

是有些奇怪，同样的做法有时能称成，有时就不成，刚刚做好的，再重做时就做不出了

binbinao · 发表于 2009-7-10 18:00:55

晚上回家偶来做做看！呵呵！看着挺简单啊，听这么多人一说还觉得还真有点意思啊！有没有试过提取面做啊！！！

ugnxs · 发表于 2009-7-10 18:10:30

原帖由 andy1414 于 2009-7-10 16:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 x6 N s: c; s2 |: j看圖吧& g6 g p6 F1 o! X1 T. P
1366072

您这个图是怎么做出来的啊？

andy1414 · 发表于 2009-7-10 18:22:44

倒不起來的看過來

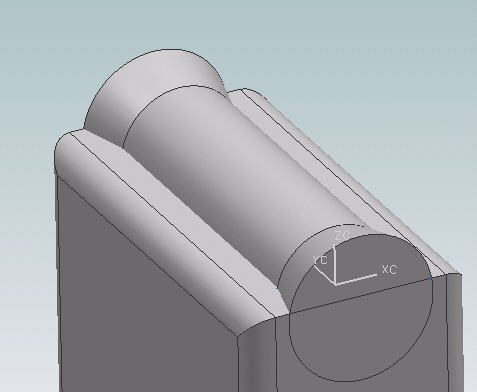

去定樓主的倒圓角

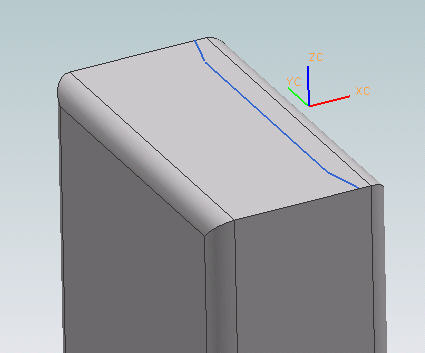

係出曲線，樓主的扭曲面刪掉

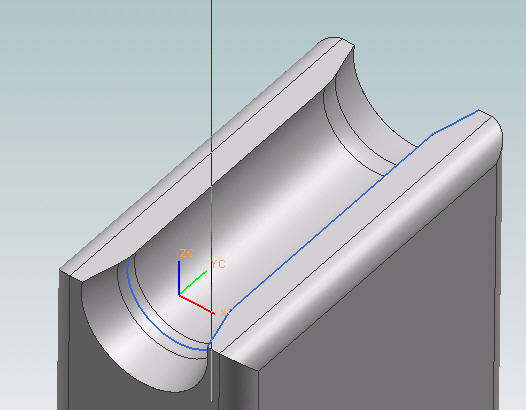

旋轉曲面

求差倒圓角,OK

ugnxs · 发表于 2009-7-10 18:47:46

厉害厉害！

原来可以这么做啊

谢谢师父！

bird9077 · 发表于 2009-7-10 19:34:07

用旋转重做吗.那个没同中心

[ 本帖最后由 bird9077 于 2009-7-10 20:04 编辑 ]

andy1414 · 发表于 2009-7-10 20:05:52

原帖由 bird9077 于 2009-7-10 19:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 u6 w' r! W; Y; Q1 p% e/ G6 L
好像不对.那个没同中心.用旋转重做好像不对吧

不好意思沒看清楚

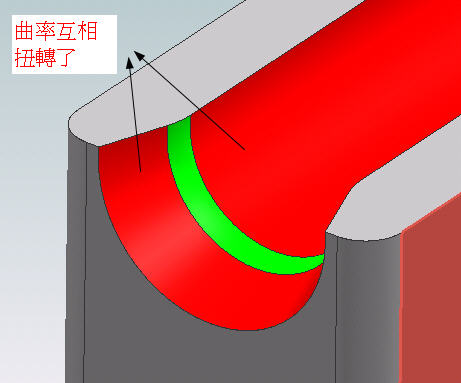

樓主的曲面曲率是紐轉了，看我做的吧

有興趣檔案在這

bird9077 · 发表于 2009-7-10 20:10:00

知道你是没看清楚的.楼上ug用的很不错阿.像你学习中

binbinao · 发表于 2009-7-10 21:22:33

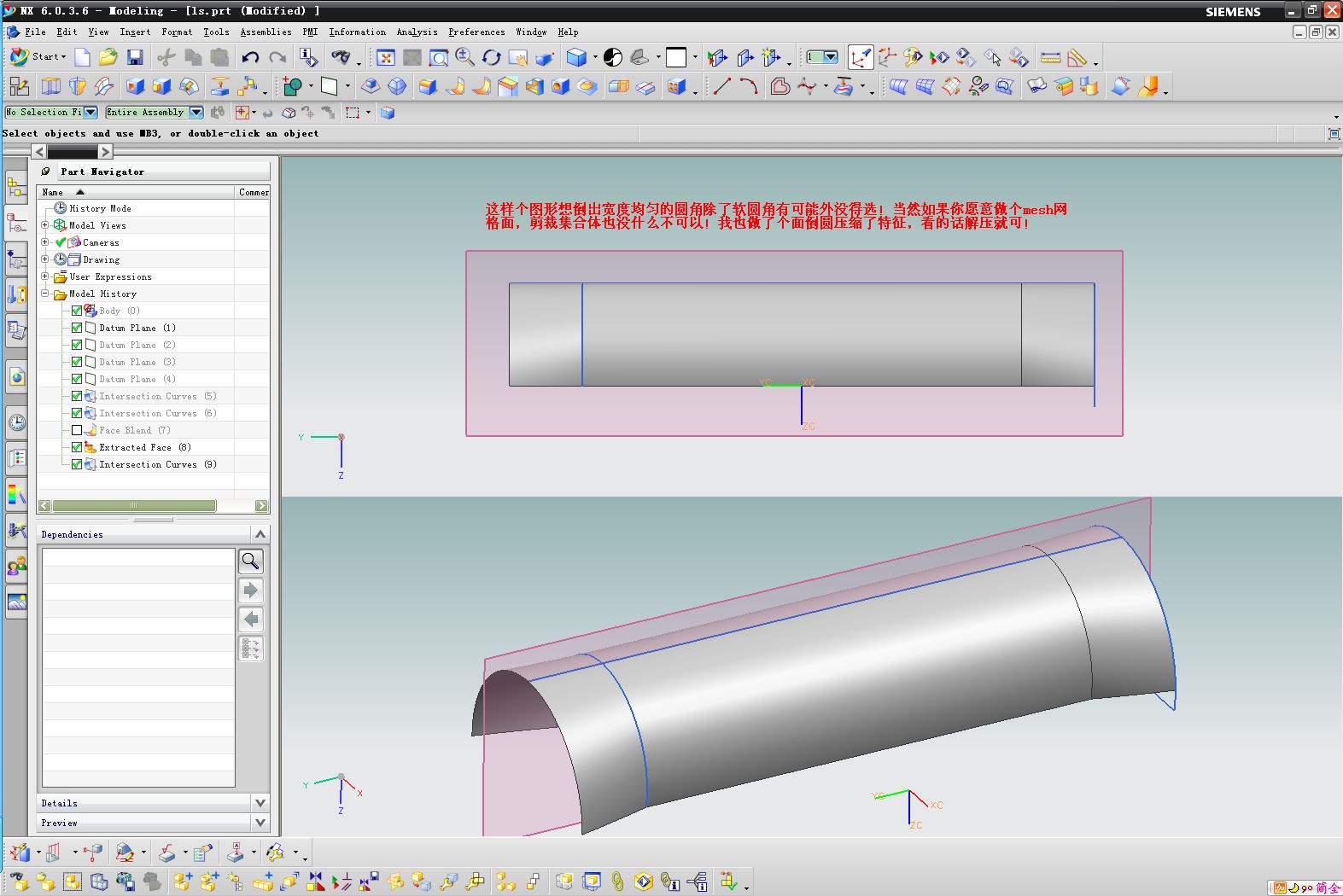

做了下回帖！楼主这个题，个人认为出的不够好！是个基本用倒圆无解的题目！除了软倒圆还可能得到宽度均匀的倒圆带外！

hanxh03 · 发表于 2009-7-11 07:19:03

此零件并非专门出题，而是工作中遇到的，软倒圆的思路是对的，但也有技巧，不知是软件不太稳定，还是操作的问题，同样的操作有时行有时不行

apsfnpv · 发表于 2009-7-11 07:56:57

是盗帮的问题啊我们去买正版的把每个人出5块钱就可以了

nmgwxc · 发表于 2009-7-11 08:16:33

原帖由 andy1414 于 2009-7-10 18:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, A* Y8 M2 @3 t7 L0 F& Z, R倒不起來的看過來- b' g% K! y3 P! a% S( i  R0 t1 `. W

4 p" F* }# I/ a3 x' P去定樓主的倒圓角
/ y+ `8 d5 p+ z3 ^4 K$ _8 P6 l- `1366264
" s7 V6 U2 `9 e9 d
$ G* S/ z; t* m& f% o係出曲線，樓主的扭曲面刪掉) t- [" c# j5 P: }' e. P$ P$ u. m5 M) R

1 A2 V- M- r9 [3 y9 \" ^; T2 _1366265
1 E* K) @9 K0 S, T8 F7 }& c$ W- Z  M, D
旋轉曲面
& b& J& s$ z7 o4 B2 ^' g" V# ^5 R0 d+ M+ h
13662665 V) ~& p& k4 f- h
& \/ ?2 z  q& T+ ?8 o
求差倒圓角,OK
6 _3 X5 S. @% R" m; y1 x, {3 D& ~7 P5 h; ?: j8 e4 e0 K0 x
1366267

两个圆心不对。不再同一点。

hanxh03 · 发表于 2009-7-11 08:17:33

原帖由 binbinao 于 2009-7-10 21:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ e( d/ o" e/ F$ ?; g; K8 ~5 U& r
做了下回帖！楼主这个题，个人认为出的不够好！是个基本用倒圆无解的题目！除了软倒圆还可能得到宽度均匀的倒圆带外！

如何可能得到宽度均匀的倒圆带？那一定是不等半径了。
