CAD中基准和形位公差符号，在哪里找得到

男儿当自强 · 发表于 2009-7-21 23:40:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问高手，这两个CAD画图符号，在CAD的哪里找得到？

pss0902 · 发表于 2009-7-21 23:54:40

上面的一个符号CAD里没有，只能自己画或预先做成块再插入，做块文字可做成属性，即把块做成带属性的块；

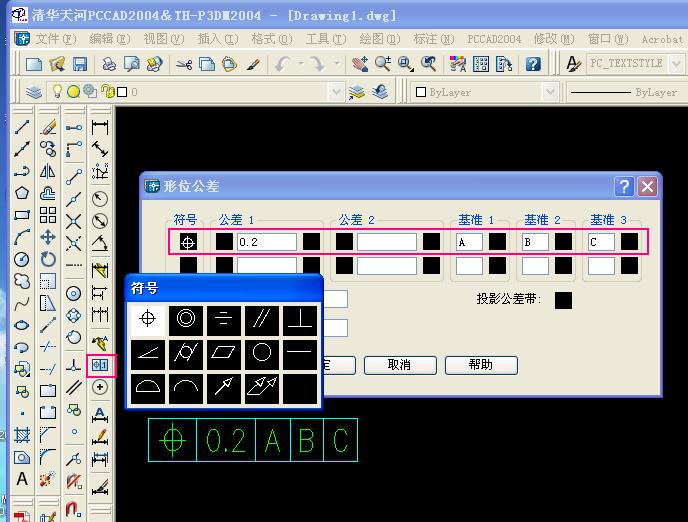

下面的一个符号见附图，点形位公差标注工具条后弹出对话框，依次输入各个符号就可以了，位置图符号点最左边的框框后选择。

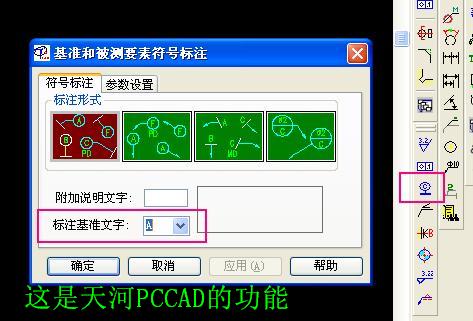

基准符号也可再装个天河PCCAD，那里面有，见附图2。

[ 本帖最后由 pss0902 于 2009-7-21 23:59 编辑 ]

男儿当自强 · 发表于 2009-7-22 22:25:27

谢谢高手指点。

hj2009 · 发表于 2009-8-28 16:02:01

高手指导

:( :( :( 谢谢
