CAXA电子图板与AutoCAD数据转换问题汇总

# V' [5 b( W, D& d9 f# q- U问题1：转换过程提示“请查找或替换形文件”。方法一：如果有形文件，则指定形文件位置。如没有形文件，在提示对话框中可选择取消，系统自动用默认的字体代替则转换过来的图形。
3 J* G+ L& l) U5 V

& t1 _' y' P6 l  I& k9 N6 g- N" g

方法二：从AutoCAD安装目录下的Font目录下寻找或者将提示所需文件拷贝到CAXA电子图板安装目录下的font文件夹下，然后在font目录中选择所需文件。

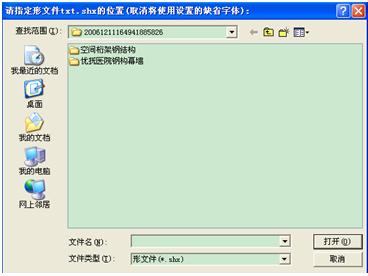

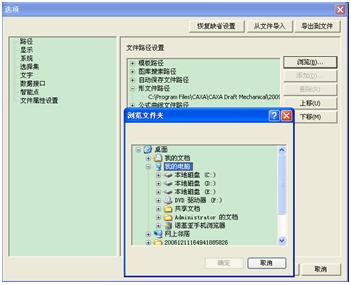

方法三：在系统配置中指定形文件的路径，则下次打开DWG/DXF文件时，系统会在指定的目录中搜索匹配的形文件。设置形文件路径方法如下：

9 E8 z2 ]8 _# {3 Z6 ^8 {
8 T) [& ?" M- A

问题2：打开Dwg/Dxf文件时，系统提示文件出错，无法打开。

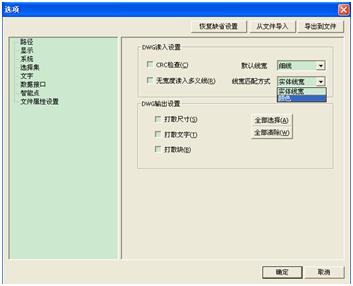

5 o! H7 F6 E# n  e2 P方法一：取消CRC检查。执行【系统设置】命令后，在弹出的对话框左侧参数列表中选择【数据接口】，将【CRC检查】的复选框里的选择去掉，如下图。

& ^/ d. Z4 D- e" j

  A: b6 C' C- z

问题3：将电子图板的图纸转换AutoCAD的图纸后，文字、尺寸和块都没法编辑了，怎么办？
; D* ^: t6 p" w, v$ q1 e4 M! n回答：在将电子图板文件保存为Dwg/Dxf格式文件时，系统默认将文字、尺寸、块保存为块的形式，只要在【数据接口】中选择【尺寸】、【文字】、【块】核选框，则相应部分被打散，这样就可以随意编辑了。

* R2 I1 A* [# U2 a5 l; l4 P

问题4：如何将大量CAXA电子图板和AutoCAD图纸进行相互转换？
$ \7 J& M, n7 T# W回答：使用CAXA的批量转换功能就可以实现。CAXA电子图板可将可将CAXA电子图板各版本的EXB文件批量转换为AutoCAD各版本的Dwg/Dxf文件，也可将AutoCAD各版本的Dwg/Dxf文件批量转换为EXB文件，并可设置转换的路径。操作如下：
第一步，单击【文件】下拉菜单中的【Dwg/Dxf批转换器】命令，弹出“批转换器”对话框，可以看见转换方式有将Dwg/Dxf文件转换为EXB文件、将EXB文件转换为AutoCAD Dwg/Dxf文件两种。如下图所示

% ~2 Y5 {9 n( R) u" I
9 \! b! d5 O' I( K
0 P( C, O2 O1 z3 M& K& p$ @( m! W

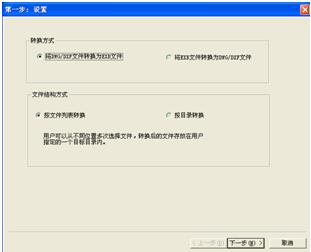

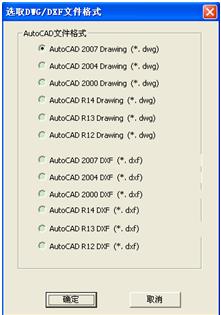

第二步，如果是CAXA电子图板图纸转换为AutoCAD图纸，选择“EXB文件转换为AutoCAD Dwg/Dxf文件”，然后单击“设置”选择转换数据格式，如下图所示；如果是AutoCAD图纸图纸转换为CAXA电子图板，则选择“将DWG/DXF文件转换为EXB文件”，而不需要选择数据格式。

+ I: Y9 h7 e5 _7 o
* K. Q5 |; a/ a0 |  B6 H) Q) t  `

第三步，选择“文件结构方式”，有按文件列表转换和按目录结构转换两种方式。按文件列表转换指从不同位置多次选择文件，转换后的文件放在用户指定的一个目标目录内。按目录结构转换指按目录的形式进行数据的转换，将目录里符合要求的文件进行批量转换。这里选择“按文件列表转换”。

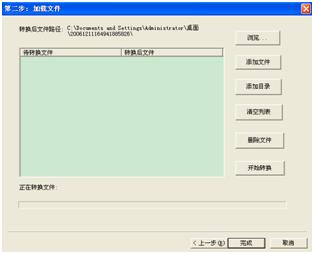

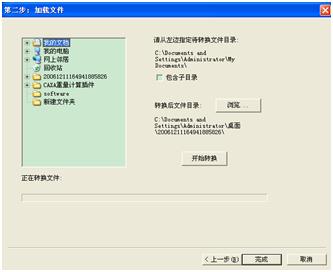

第四步，选择需要转换的EXB或DWG图纸。先设定转换后文件存放的路径，然后点击“添加文件”或者“添加目录”，选择需要转换的文件，如下图所示：

; o2 Y% a( q4 n: d5 ^$ G/ ?

, Q! d8 t9 }' t& ]3 V$ I( J如果将AutoCAD图纸转换为CAXA电子图板图纸，则还需指定形文件的位置，如下图所示：
) n( P- o) d2 u: [9 V8 x
8 ^6 u4 d$ b) j8 w1 i* j+ S; v
, M2 `: i# x' }" R

第五步：开始转换。点击“开始转换”就可以转换列表内的待转换文件。转换完成后软件会询问是否继续操作，可以根据需要进行判断是否继续。

% l9 k  |& T. ~6 s# I
! ~# K1 t% x* T* l4 j/ l: v6 l如果选择“按目录结构转换”就直接选择文件目录，将目录里符合要求的文件进行批量转换。如下图所示

! R; W8 u# d  L( i

2 ]) \$ e6 O8 u! H. O& }  p
5 I7 K5 F( h" s9 v
/ a1 k- b6 @( ]2 E, U
[ 本帖最后由 jisonzkl 于 2009-8-11 14:17 编辑 ]

jisonzkl

问题5：如何在读入Dwg/Dxf图纸时定义图纸线型？
2 c: m7 }8 a2 o* A打开Dwg/Dxf文件时，如果文件中的线型存在多种颜色，用户可以根据线型的不同颜色制定相应的线宽，CAXA电子图板可以根据颜色打开并区分Dwf/Dxf图纸的线宽。同时，系统能够自动读入Dwg文件中插入的图片.具体设置方法如下：

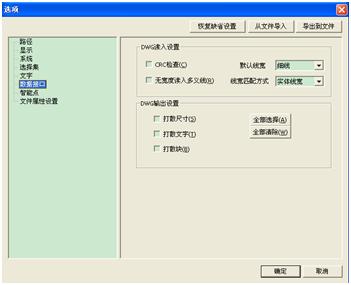

- F, I6 m' }2 J5 g8 g9 k步骤一：执行【系统设置】命令后，在弹出的对话框左侧参数列表中选择【数据接口】，如图所示，
; P) P; w+ K1 [2 e
7 `' A: o- X  a0 z/ s! L6 Y步骤二：在“Dwg接口设置”对话框中的“线宽匹配方式”下拉列表中选择“颜色”，系统会弹出如图所示对话框。如下图所示

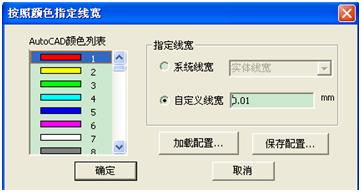

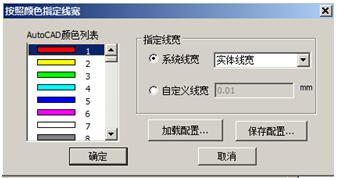

步骤三：在对话框中按照AutoCAD中的线型颜色，指定线型的宽度。您可以使用“系统线宽”下拉列表提供的线宽，也可以使用“自定义线宽”选项，指定线宽数值。
. [8 C  d8 {! N
8 F5 X( w3 ]6 B4 ^- J1 `您可以将设置好的参数进行保存，下次打印时可以直接载入配置文件进行使用。具体保存和加载的操作如下：单击“保存配置”按钮，在“保存颜色配置文件”对话框中，指定配置文件的名称和保存路径，保存配置文件。如下图所示
# e: }( _5 u2 E5 J6 @( C

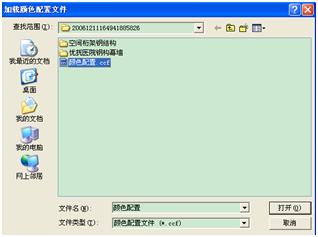

单击“加载配置”按钮，在“打开颜色配置文件”对话框中，指定配置文件的名称和保存路径，打开配置文件。如下图所示
* C- I! u: Z# ^/ d& o' O5 K
2 P, M# M8 U1 l问题6：CAXA电子图板和AutoCAD之间如何进行信息交流？
) f, J; B. h9 k) c9 m回答：在工作交流中，经常会遇到需要Dwg/Dxf格式的图纸，电子图板不仅可以打开Dwg/Dxf格式的文件，还可以输出AutoCAD不同版本的Dwg/Dxf文件。

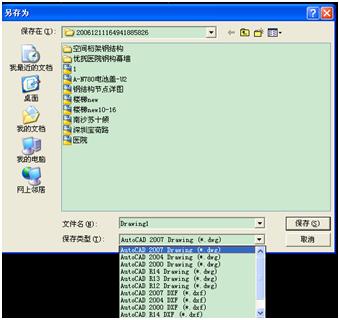

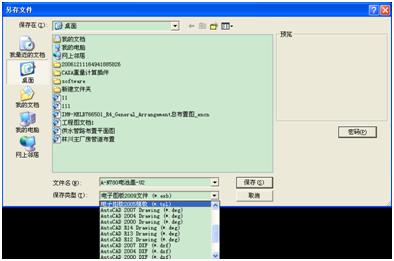

4 ?! E4 _0 n* }& e方法一：单击并选择【文件】下拉菜单中的【另存文件】，在保存类型中可选择多个版本的Dwg/Dxf格式来存储。支持AutoCAD R12到AutoCAD 2009的Dwg/Dxf文件的保存。
  H" P6 k4 q1 O
输入文件名后，单击【确定】按钮，输出所选的AutoCAD文件。

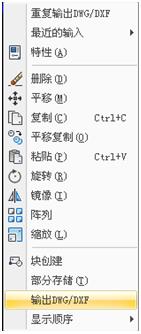

2 h' m5 U5 X' M  n5 k8 h2 s方法二：在绘图区域选择需要输出的图形，单击右键，弹出如下快捷菜单，选择【输出Dwg/Dxf】，则会弹出

【Dwg/Dxf输出】对话框，在【文件名】处输入要存储的文件名，在【保存类型】中选择要保存的格式，如下图所示。
6 |+ y8 F0 P/ J
2 B, F+ l0 e+ J% _5 g" s单击【确定】按钮，输出所选的图形，并保存为Dwg/Dxf格式。
- F' H/ u9 |% o$ V& b; _0 s) S8 d4 Z+ \

2 E$ e6 R* }( k; |& p/ H[ 本帖最后由 jisonzkl 于 2009-8-11 14:21 编辑 ]
