请各位做金属材料的师傅分析一下原因

daniel_008

各位，大家好，本人刚进入锻造行业，在工作过程中遇到点问题，请各位帮忙一起分析一下：

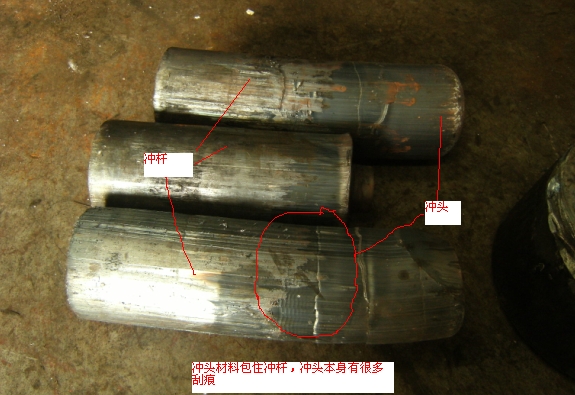

   工序：自由锻，冲孔，锻压温度在950-1150度之间，冲头材料40crnimo,问题如下图所示：

5 {) E: i9 f; S问题：1，为什么会出现这种现象？
: d# P/ Y+ `( l( T) I% D           2,可以通过那些方式改善！

qdcd

最下边那个是不是变形了

daniel_008

不是变形,是冲头材料包住了冲竿

nnpr

冲头这种现象比较多，原因可以从以下几个方面考虑：
1、冲头的形状，可以做成工作部位稍大，插头的杆部让开。
5 Y+ q' E; Y3 b, ?6 w4 N) u. E' @2、冲头材料考虑红硬性更好的3cr2w8等，热处理硬度也可以稍高一些
3、冲头的工作方式，不要让其在锻件中的时间过长。
; h  X) Y- ?8 n! ~) l* l0 \/ T4、冲头的刃口要经常光修

wahg

1，为什么会出现这种现象？
6 E. H; ~3 ?3 C% o. `4 u4 x主要是冲头材料的热硬性不足：
1）冲头材料40crnimo（40CrNiMo）在高温下的强度不够，冲头出现弯曲或镦粗。
2）冲头材料40crnimo在高温下的硬度不够，长时间使用后表面出现磨损擦伤。
2,可以通过那些方式改善！
1）更换冲头材料，40CrNiMo不是锻模用钢，建议使用3Cr2W8V等。
; a. t0 U" |3 h; Y  V$ L2）表面可采用一些化学热处理（如软氮化，氮硫共渗等）减少冲头与锻件的摩擦系数。
3）改善工件的表面质量和冲头的结构（如楼上所述）。

bysj1

应该主要是刮伤，这种现象在挤压铸造中也较常见，解决办法是提高硬度，表面渗氮处理。
