组合式箱体

wangsj668 · 发表于 2009-8-20 18:28:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用SW2007画的组合式减速机箱体,偷了下懒,多数圆角没画。内部、外形复杂,用砂型铸造,工艺性不好,脱模困难；用消失模铸造或溶模铸造就可以解决问题了！

shubinf · 发表于 2009-8-20 18:35:51

看不出来是用到那里的？以后等你的零件多了最好组成一台机看看再来些细节？

wwwzzzvvv · 发表于 2009-8-20 18:37:46

是什么减速箱体呀？？？

xjt0576 · 发表于 2009-8-20 19:33:32

好象是减速器的吧

浮烟山人家 · 发表于 2009-8-20 20:46:48

楼主，你是搞铸造的吗？没看见源文件啊！发上来学学啊！

wangsj668 · 发表于 2009-8-20 20:50:26

原帖由 浮烟山人家 于 2009-8-20 20:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif. q; C* |/ ~+ F) Z, Q( o; [
楼主，你是搞铸造的吗？没看见源文件啊！发上来学学啊！

我是搞机械设计制造的,对制造技术比较熟悉!

wangsj668 · 发表于 2009-8-20 20:51:50

原帖由 xjt0576 于 2009-8-20 19:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 q0 ?/ U* E6 X; ?' Z
好象是减速器的吧

课程设计里边的三平行轴斜齿轮减速机箱体!

wangsj668 · 发表于 2009-8-20 20:52:48

原帖由 wwwzzzvvv 于 2009-8-20 18:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% U1 q9 _, y( e! a z; u/ T0 z是什么减速箱体呀？？？

组合式减速箱,内圆外方造型!

wangsj668 · 发表于 2009-8-20 20:54:14

原帖由 shubinf 于 2009-8-20 18:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 L/ v( E: O1 ]) p( w5 n( E7 B看不出来是用到那里的？以后等你的零件多了最好组成一台机看看再来些细节？

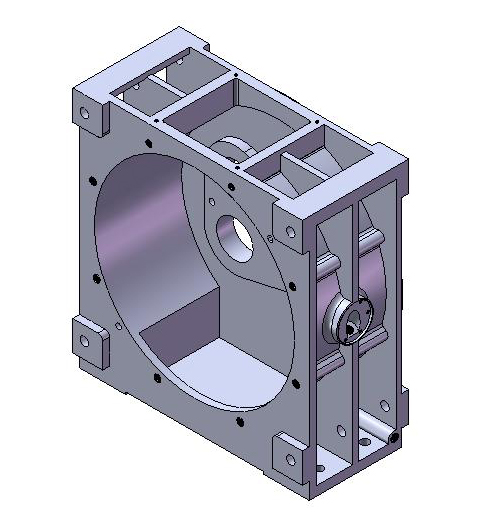

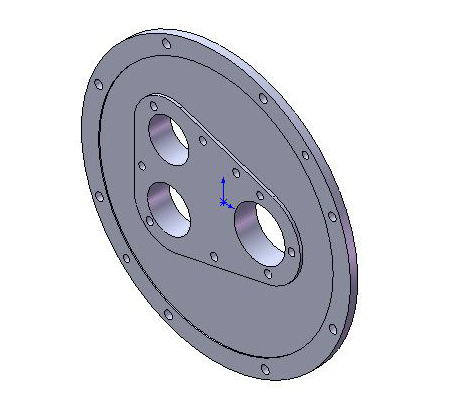

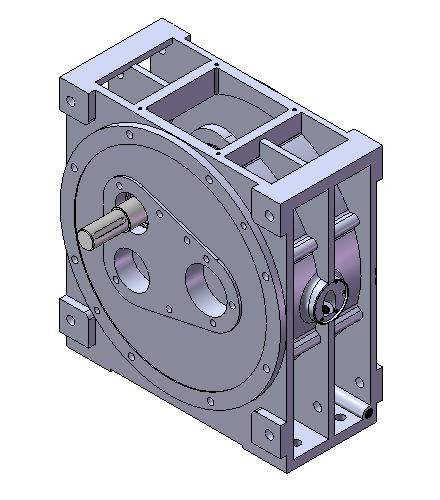

第一个图是未装配完成的减速机,第二个图为壳体,第三个图是圆盖板!

wangsj668 · 发表于 2009-8-20 21:35:55

再等几天,画完了,发全图!

ag007115 · 发表于 2009-8-20 21:38:10

期待中
期待楼主的精彩表现

wangsj668 · 发表于 2009-8-21 07:57:45

原帖由 ag007115 于 2009-8-20 21:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 a5 `1 \0 G6 p: e
期待中
: i) m" G5 }5 i0 a期待楼主的精彩表现

期待么,那就得等等了!

tajihu3397 · 发表于 2009-8-21 07:57:50

楼主的箱体与盖的配合平面应该加一个脐面,或者是一个加工的凹面.
