如果是2010的版本的话在这个路径下面C:\Documents and Settings\xxx(电脑的名字）\Application Data\Autodesk\xxxxx\xxx 下面找到一个pat文件夹，里面就是放了所有pat文件。

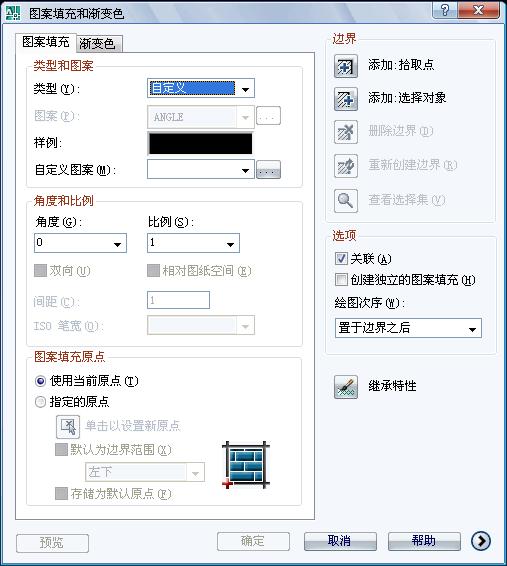

7 e$ n) G7 Q& z" i, ? E# f如果要定义的话。" h1 d4 l% E) x7 n4 |' s
下面，我们就以新创建一个菱形花纹钢板图案库文件为例，来说明AutoCAD 2000中自定义图案的方法。
& F- v( h- v8 h. I/ T3 C1 Y6 f首先，在CAD中按国标作出菱形花纹图案，并标注各部分尺寸（见图，可点击放大）。
. ?( b$ _& P* ?* y8 o! G; r, F9 G4 k ^参看下面的库文件标准格式：
3 F4 t3 d' d5 s( C E8 M1 U *pattern-name [, description] % r1 c( x* \2 |0 D6 M( _# ?
angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]
+ h, I) r0 i+ ?& m9 {第一行为标题行。星号后面紧跟的是图案名称，执行HATCH命令选择图案时，将显示该名称。方括号内是图案由 HATCH 命令的“?”选项显示时的可选说明。如果省略说明，则图案名称后不能有逗号。
4 j4 G/ k4 r' L7 X) a5 e0 i第二行为图案的描述行。可以有一行或多行。其含义分别为：直线绘制的角度，填充直线族中的一条直线所经过的点的X、Y轴坐标，两填充直线间的位移量，两填充直线的垂直间距，dash-n为一条直线的长度参数，可取正负值或为零，取正值表示该长度段为实线，取负值表示该段为留空，取零则画点。 2 t. x* h+ a0 U x: w% ^8 R+ |7 p
好了，我们可以开始编辑了。打开记事本，书写下如下： 0 y2 s( R6 p2 Y
*custom, steel plate GB/T3277-1991
: d0 s: x2 U( v 68.4667, 0, 0, -9.8646, 25, 30.0213, -6.59 9 e t! N3 ~1 H$ i) N; R
111.5333, 0, 0, 9.8646, 25, 30.0213, -6.59
1 r. j- C: p1 G5 }, I 68.4667, -11.0191, 27.926, -9.8646, 25, 30.0213, -6.59 , U) U' m1 {( m' w
111.5333, 11.0191, 27.926, 9.8646, 25, 30.0213, -6.59
) n& y/ I! G5 J; X% e5 x本例中的四行图案描叙行分别对应图一中的线段a、b、c、d。对照图文，各项取值应不难理解。这里只着重讲叙一下delta-x与delta-y的取值规则，为方便理解，我们如图示设置UCS坐标系，确定原点与X轴正方向。线段a、e在Y轴上的垂直间距25构成delta-y，也相当于AutoCAD中的offset命令的取值25；如果线段e是由线段a经offset而来，这时线段e同时还相对于线段a沿X轴负方向移动了9.8646，这段位移也就是delta-x。 : |4 i& I$ `7 b5 v [& S/ O
下面还有几个注意事项：
. h+ X& H: p- q0 U* n- v图案定义文件的每一行最多可包含 80 个字符。 0 {- j8 q( Z' i2 a
AutoCAD 忽略空行和分号右边的文字。根据这一条，我们可以在文件中添加版权信息、备注或者是我们想加入的任何内容。例如：
* H1 v- m; h& B( l# o( ^3 k;Copyright (c) 2000 by everyone. All rights reserved.
$ U' B4 q( H+ Z: d3 G) b* ~8 q' B最后，将文件保存，取名custom.Pat。注意，文件名必须与图案名相同9 S, G. @% Y6 M* i7 B# Y
下面，我们就以新创建一个菱形花纹钢板图案库文件为例，来说明AutoCAD 2000中自定义图案的方法。0 l Z0 O" P, k. [
首先，在CAD中按国标作出菱形花纹图案，并标注各部分尺寸（见图，可点击放大）。
& t2 \" P. S& t* F1 c1 [参看下面的库文件标准格式：
& {" W) I! G, i: q *pattern-name [, description] . ^2 x/ n+ p2 v: H o/ X) C
angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]. Z+ c# m/ ~( U, G- j
第一行为标题行。星号后面紧跟的是图案名称，执行HATCH命令选择图案时，将显示该名称。方括号内是图案由 HATCH 命令的“?”选项显示时的可选说明。如果省略说明，则图案名称后不能有逗号。
! x* e) e9 }/ d4 F( M# s% _% M* x第二行为图案的描述行。可以有一行或多行。其含义分别为：直线绘制的角度，填充直线族中的一条直线所经过的点的X、Y轴坐标，两填充直线间的位移量，两填充直线的垂直间距，dash-n为一条直线的长度参数，可取正负值或为零，取正值表示该长度段为实线，取负值表示该段为留空，取零则画点。
; ?% R. J3 v7 O/ g4 `, g! U好了，我们可以开始编辑了。打开记事本，书写下如下： 0 q: G, M D# M9 f' t
*custom, steel plate GB/T3277-1991 , L3 \; z- S3 D- }! Y2 V
68.4667, 0, 0, -9.8646, 25, 30.0213, -6.59 / x& G5 i# ^0 G8 G
111.5333, 0, 0, 9.8646, 25, 30.0213, -6.59 # j X" }+ }1 A) J- B0 x
68.4667, -11.0191, 27.926, -9.8646, 25, 30.0213, -6.59
9 z) K0 q# ?5 j111.5333, 11.0191, 27.926, 9.8646, 25, 30.0213, -6.59
+ e& ^2 G ^+ v& e5 s3 ]% r本例中的四行图案描叙行分别对应图一中的线段a、b、c、d。对照图文，各项取值应不难理解。这里只着重讲叙一下delta-x与delta-y的取值规则，为方便理解，我们如图示设置UCS坐标系，确定原点与X轴正方向。线段a、e在Y轴上的垂直间距25构成delta-y，也相当于AutoCAD中的offset命令的取值25；如果线段e是由线段a经offset而来，这时线段e同时还相对于线段a沿X轴负方向移动了9.8646，这段位移也就是delta-x。 + x3 K1 S- {8 D. a
下面还有几个注意事项：
2 [; t) A$ I4 O, u$ O( q; M图案定义文件的每一行最多可包含 80 个字符。 & `7 N) u- H1 f* G/ }
AutoCAD 忽略空行和分号右边的文字。根据这一条，我们可以在文件中添加版权信息、备注或者是我们想加入的任何内容。例如： ) {1 _1 z5 Y) [& y' U
;Copyright (c) 2000 by everyone. All rights reserved.
6 h' S- C6 H4 C$ E7 f; p! A4 O最后，将文件保存，取名custom.Pat。注意，文件名必须与图案名相同 |
