有人画过圆弧形弹簧吗？

huoyingmingren · 发表于 2009-8-27 08:52:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

现在我需要设计一个弧线圆心角为47.5°，弹簧中轴弧半径为125mm。弹簧直径为3.5mm，中径为16mm,有限圈数为18圈。端部并紧磨平，支持圈为一圈。怎么画？

danilso · 发表于 2009-8-27 10:17:21

應該把草圖畫好貼上好了解你的意向,才幫的上忙.

zzp1995 · 发表于 2009-8-27 15:42:24

这个题不好做，关銉是最后这个支撑圈要变螺距！

努力到无能为力 · 发表于 2009-8-27 20:20:10

我试了一下，关键是“端部并紧磨平，支持圈为一圈”这一要求，我没有办法做到！

期待高手支招！

huoyingmingren · 发表于 2009-8-27 20:26:11

能画草图，我就能做出来了。关键是草图怎么画？求助？

huoyingmingren · 发表于 2009-8-27 22:06:52

有肯定是绝对的 PRO/E能画出来的。但是SW怎么画呢
神往你是怎么画的呢？

机械设计520 · 发表于 2009-8-28 00:19:43

你最好用ＰＲＯＥ把图画出来，在上传图到这里，有人会帮你解决的．

81130549 · 发表于 2009-8-28 08:40:30

原帖由无友于 2009-8-27 20:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif. w4 k5 p% B4 k1 M5 \: A
我试了一下，关键是“端部并紧磨平，支持圈为一圈”这一要求，我没有办法做到！3 G6 s2 ?5 h) M5 q' j( V
& K/ D) }3 W( _- Y3 X
期待高手支招！

SW做不到"端部并紧".

w_hs1 · 发表于 2009-8-28 09:18:33

端部并紧也属于弧形圆心角的一部分吗？又要并紧，又要弧形，这不可能。如果端部并紧并不属于弧形范围，那应该比较简单的。

zzp1995 · 发表于 2009-8-28 10:18:46

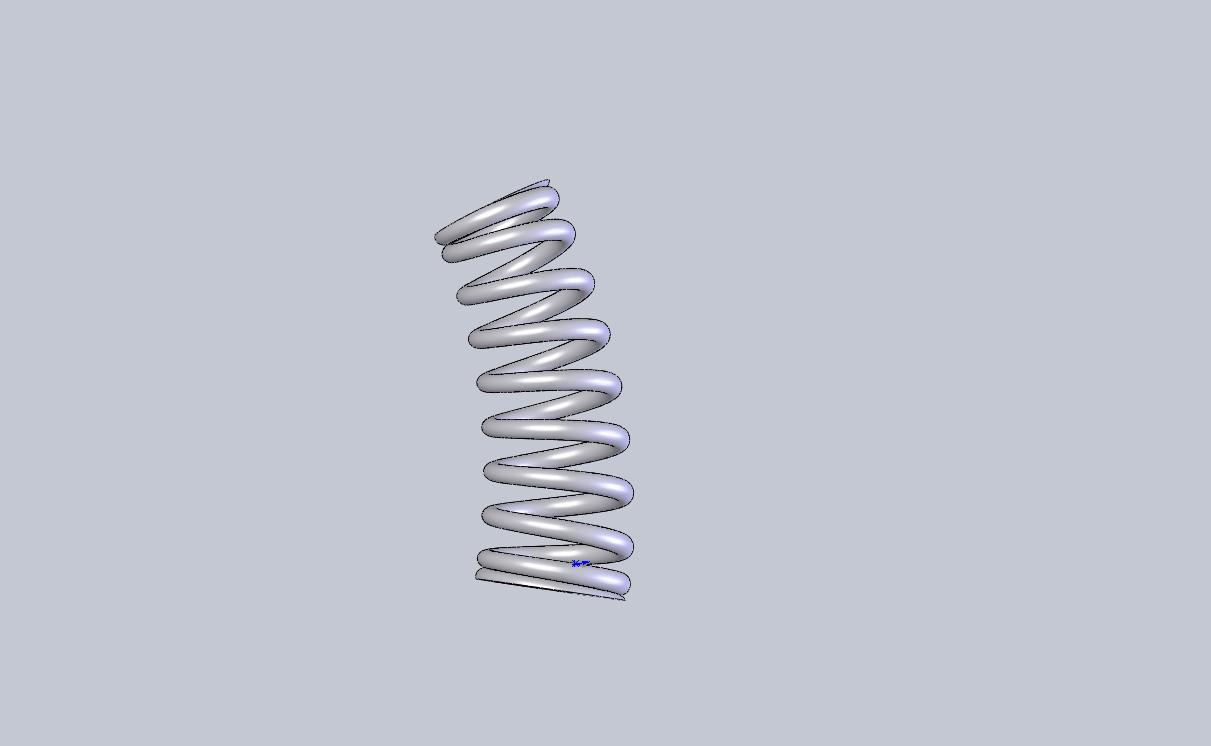

试着画了一个，是不是你想要的？

放大一个：

[ 本帖最后由 zzp1995 于 2009-8-28 10:56 编辑 ]

zzp1995 · 发表于 2009-8-28 11:02:05

原帖由 w_hs1 于 2009-8-28 09:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ H0 A4 G$ t3 A W( [; D端部并紧也属于弧形圆心角的一部分吗？又要并紧，又要弧形，这不可能。如果端部并紧并不属于弧形范围，那应该比较简单的。

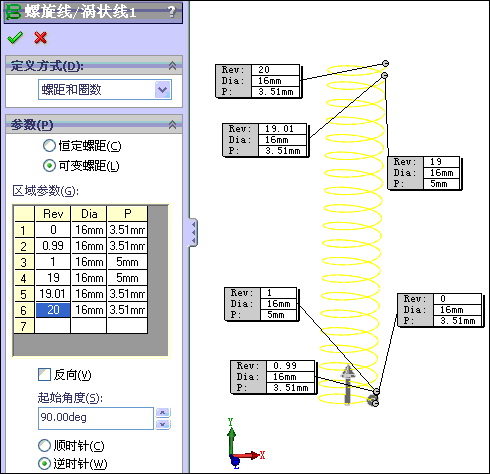

通过改变螺距，还是可以实现的，不老叔，不知楼上的理解对不对，请多指教！

[ 本帖最后由 zzp1995 于 2009-8-28 11:04 编辑 ]

moshi99 · 发表于 2009-8-28 11:49:16

呵呵~~~用的是弯曲吧。http://1

[ 本帖最后由 moshi99 于 2009-8-28 12:21 编辑 ]

w_hs1 · 发表于 2009-8-28 12:35:31

原帖由 zzp1995 于 2009-8-28 11:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif# O k% Y$ B E" @6 W" C
" @: w1 C& O" |- b, y
通过改变螺距，还是可以实现的，不老叔，不知楼上的理解对不对，请多指教！

再看了一下题目，并紧圈1圈是可以的，超过1圈就不能完全并紧了。

13楼直接弯曲将使弹簧丝径变形，外弧处丝径变大，内弧处丝径变小，而且钢丝失圆，一般不这样做。

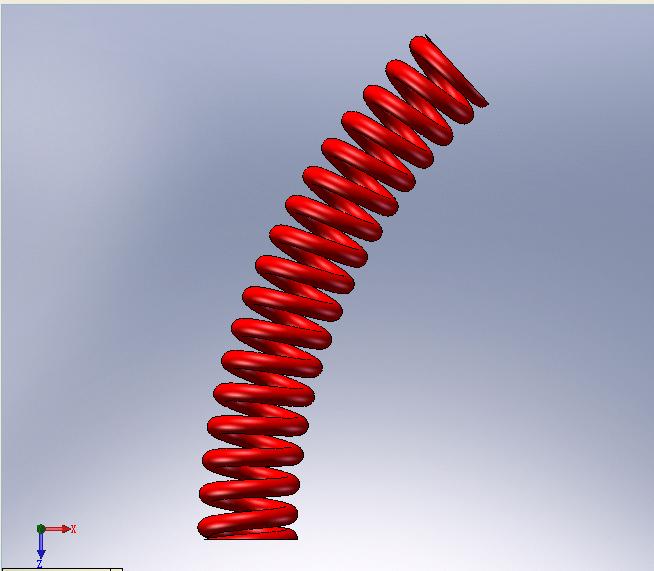

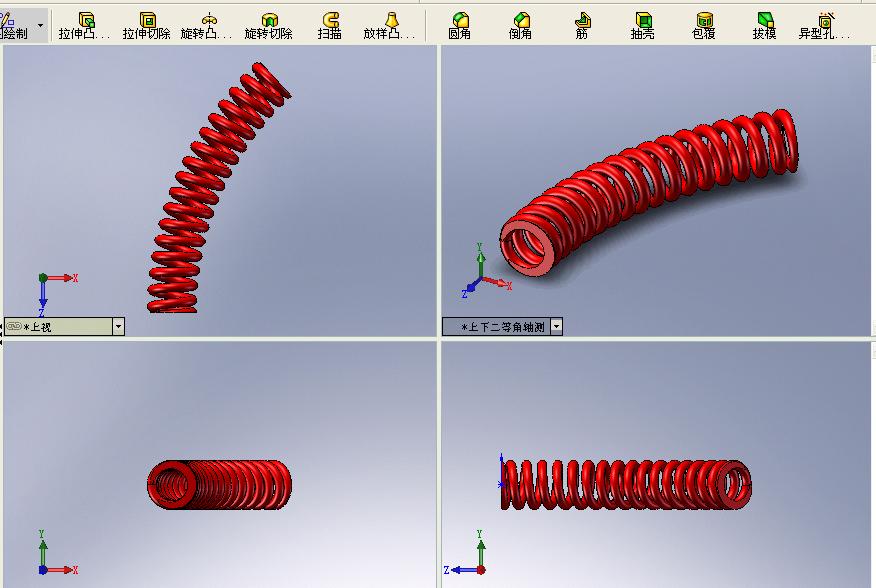

我的做法如下，供楼主参考。由于切平不是此题的关键，所以没有切。


[ 本帖最后由 w_hs1 于 2009-8-28 13:23 编辑 ]

zzp1995 · 发表于 2009-8-28 13:04:28

不老叔的画法确是简单，我是用三个曲面扫描完成的，还不会用弯曲。学习中。。。。

zzp1995 · 发表于 2009-8-29 11:25:37

用不老的方法画了一下，弹簧是画出了，但怎么也实现不了平切。

tmpjj219920 · 发表于 2009-8-29 11:54:50

提示: 作者被禁止或删除内容自动屏蔽

fgshrl · 发表于 2010-1-29 11:38:51

不错，长见识了
