弧齿锥齿轮传动

wangsj668 · 发表于 2009-9-10 17:42:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

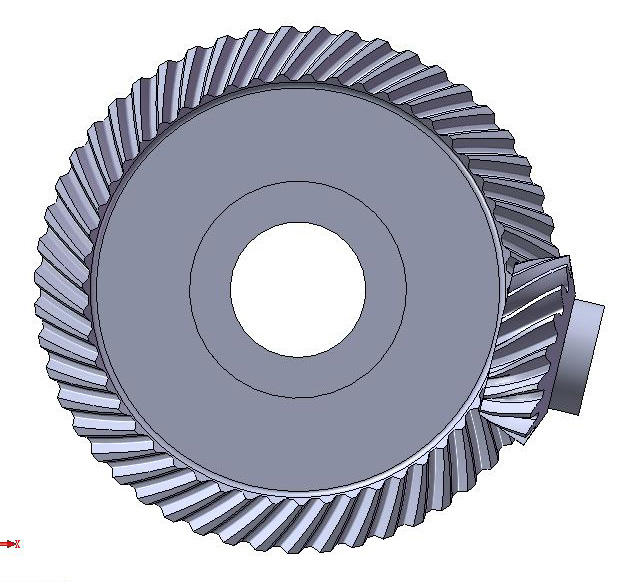

弧齿锥齿轮传动,功率735KW,齿轮模数13.25,β=35°,α=20°,大齿轮（右旋）齿数51,小齿轮(左旋)齿数17。用于大功率垂直轴传动。
弧齿锥齿轮装配体及运动仿真未有较好的完成，这里有高手可谈谈做法，谢谢！

[ 本帖最后由 wangsj668 于 2009-9-11 08:16 编辑 ]

nygaoying · 发表于 2009-9-10 17:49:56

不错
顶！

johnxia · 发表于 2009-9-10 18:08:37

做好螺旋线，然后用放样切除

rogboy_luo · 发表于 2009-9-10 21:18:40

支持这样的创作。

steph6015 · 发表于 2009-9-11 08:40:47

:victory: 支持！材料呢？

wangsj668 · 发表于 2009-9-11 19:32:59

弧齿锥齿轮几何建模和几何计算都比较复杂,就分锥大端法向弦齿厚,分锥大端法向弦齿高,中点螺旋角,我就没找到公式,有知道的,请发到这里,谢谢!

jbzjh · 发表于 2009-9-11 20:28:42

不错不错

:) :)

wangsj668 · 发表于 2009-9-12 12:25:09

原帖由 steph6015 于 2009-9-11 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 w1 r2 ?8 `' U: s( B; {! q7 v :victory: 支持！材料呢？

材料是后边的事,能完成一些几何计算吗?

wangsj668 · 发表于 2009-9-12 12:26:02

原帖由 johnxia 于 2009-9-10 18:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif( R5 g( _# c$ W( `& C, S
做好螺旋线，然后用放样切除

想必是高手,能给出几个计算公式吗?

mason2008 · 发表于 2009-9-12 13:37:53

你具体的问题是什么？我做的运动中老是有干涉，不知道你的有没有

xuwenhua · 发表于 2009-9-12 13:45:32

能放个原文件吗？

wangsj668 · 发表于 2009-9-13 08:14:31

原帖由 mason2008 于 2009-9-12 13:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif* a+ G2 f4 N1 e+ n+ S1 k/ J- A( w
你具体的问题是什么？我做的运动中老是有干涉，不知道你的有没有

能给出我要的几个计算公式吗?干涉是装配不当问题,你是如何装配的?

wangsj668 · 发表于 2009-9-13 08:15:26

原帖由 xuwenhua 于 2009-9-12 13:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif% Z7 _, K' y$ w/ l, I" t
能放个原文件吗？

3M多可能发不上来!

wangyz54 · 发表于 2009-9-13 10:31:08

分卷压缩就可上传上来了

wangsj668 · 发表于 2009-9-14 12:09:38

原帖由 wangyz54 于 2009-9-13 10:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! n, C. K+ P+ }" j/ q1 O( H4 i分卷压缩就可上传上来了

是的,空里再上传,我说的那几个公式有吗?

wangsj668 · 发表于 2009-9-15 11:51:56

分锥大端法向弦齿厚,分锥大端法向弦齿高,中点螺旋角,我就没找到公式,有知道的,请发到这里!

wangsj668 · 发表于 2009-9-17 17:26:54

就没人给出这几个公式!

lp19830302 · 发表于 2009-9-17 18:56:08

顶不错我一直想如何能做到这样的配合就是没办到

humanjie · 发表于 2009-9-17 19:22:16

也想看看高手的装配！

edisoncba · 发表于 2009-9-17 19:48:37

牛人，佩服至极，

恳请上传元文件，谢谢

jhxczy · 发表于 2009-9-18 08:07:14

这种齿轮与双曲线齿轮有什么区别?

jhxczy · 发表于 2009-9-18 08:08:45

原帖由 wangsj668 于 2009-9-11 19:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 L5 x: N! w# Z" [! h* j' V弧齿锥齿轮几何建模和几何计算都比较复杂,就分锥大端法向弦齿厚,分锥大端法向弦齿高,中点螺旋角,我就没找到公式,有知道的,请发到这里,谢谢!

我有双曲线齿轮的详细设计计算资料，常用于汽车后桥驱动的

wangsj668 · 发表于 2009-9-18 12:08:18

原帖由 jhxczy 于 2009-9-18 08:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 Q1 Z( t( D* n7 H
$ x$ C/ ? q3 [" o我有双曲线齿轮的详细设计计算资料，常用于汽车后桥驱动的

能给一份吗?可相互交流!(wangsj@2008.sina.com)

t5910344 · 发表于 2009-9-18 13:22:15

传个源文件，学习下

wangsj668 · 发表于 2009-9-21 22:07:33

原帖由 t5910344 于 2009-9-18 13:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* W' c+ b4 N1 P' L% S/ v! L传个源文件，学习下

试传一下,明天吧!
