|
|
发表于 2009-9-11 21:16:59
|
显示全部楼层
来自： 中国江苏南京
不锈钢的组织因化学元素含量和热处理状态的差异面不同，在室温时，马氏体钢并不一定是马氏体组织。化学元素含量是决定不锈钢的组织的根本因素，从各元素对不锈钢组织的影响和作用程度来看，基本上有两类：一类是形成稳定奥氏体的元素，如镍、锰、碳和氮等；另一类是形成铁素体的元素，如铬、钼、硅、铌和钛等。为了说明各元素对不锈钢组织影响的定量关系，提出了铬当量和镍当量的概念及其经验计算公式，其中最有名的组织图是Schaeffler图和Delong图。* [8 l" K- A- U# ^; F. ^' ^
室温下铁素体的测定有四种形式。它们是：（1）金相测定；（2）成分曲线图；（3）磁测量仪；（4）X-射线。2 ~6 H7 K; h7 b+ ]! z% ~
其中，成分曲线图，允许从沉淀物的组成估计焊缝金属的铁素体。
F7 P6 Y4 E' U( K2 VSchaeffer曲线图规范焊丝的供货规格；DeLong曲线图不仅应用于以上领域，曾作为ASME标准的一部分。在ASME1994-1995年冬季修订中。1992版WRC曲线图取代了DeLong曲线图。

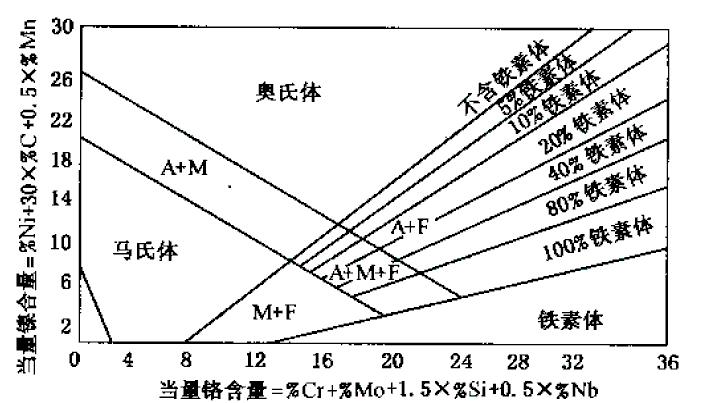

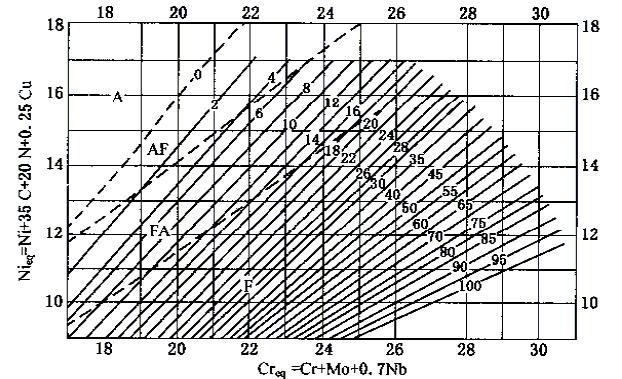

; g* s' A" y$ ~1 mSchaeffer曲线图、DeLong曲线图、1992版WRC曲线图分别如下所示，X轴表示镍当量，除非特别声明含碳量最小值均为0.03%。耗材和母材的Cr-Ni当量由一组铁素体含量经验线绘出，虚线表示轧制合金的奥氏体带的近似边界。测定铁素体含量时，先根据合金成分计算单位铬当量和单位镍当量，然后把两个数值分别标到曲线图的X轴和Y轴上，确定铁素体含量点在曲线图的位置，从而确定铁素体含量。' x( x9 r F5 T; w, c0 Z7 x0 z% E
使用这此曲线图时的注意事项： \+ F: [. z0 O) v7 k
（1）这此曲线图不一定精确反映焊接工序、技术、稀释或者冷却率对铁素体含量的影响，只有当焊接条件和研究人员制表时的焊接条件相近时，才可以应用这此曲线图。
0 T8 V: s, }) [（2）Schaeffer曲线图和DeLong曲线图都没有很好地考虑Mn元素的影响。当Mn元素在焊材中的含量超过2.5%时，从两种曲线图得到的铁素体含量都会比实际数值严重偏低。, W! \; b& a& E* N' E' g# ?' D
因此由上述成分曲线图得到的结果，只应用作焊接耗材选择时的参考或作为铁素体含量的近似值。绝对不允许作为焊材铁素体含量的最终结论。当需要精确测量铁素体时应该使用测磁仪器，并遵从耗材和生产商的指引。
* ^ m9 r+ i2 i, x. `
0 j% M& h, }9 _[ 本帖最后由 bj2008 于 2009-9-11 21:25 编辑 ] |
|
发表于 2009-9-11 15:53:35
楼主
