Extech公司 陈林8 p% Z8 m8 _( u
6 S) k$ m' T1 B2 w1 v/ v
TD Styling是Extech公司ThinkDesign产品的工业造型模块，它提供了一整套的创新设计手段，可以帮助设计师从一张草图开始，顺利的完成产品的造型设计。其主要功能有：混合建模技术、GSM技术、超强的曲面填充、强大的渲染功能、逆向工程等。TD Styling在工业设计领域具有非常强大的优势，它简单高效的曲面建模、实体曲面的混合建模、方便实用的动静态渲染等功能都另人称道。最值得一提的是，它具有“傻瓜级”的入门难度，即使以前没有接触过三维，在3到5天的时间也能设计出漂亮的作品来。! k1 d) D; `) Z N' B! U1 k
7 S2 _# ]0 Q" K# [, i* R2 z9 J
本文以设计眼镜为例，简要介绍基于TD Styling的眼镜基本建模、静态渲染等过程，希望能对大家有所帮助。$ R4 d. l$ O, C: G
2 l0 h7 O$ h' J8 c: i& B4 w5 T
眼镜中的光学镜（比如近视镜），形状相对规则，可以用实体建模、布尔运算的方法建构出镜架的主体。而太阳镜等形状比较复杂的产品，则需要采用曲面建模的方式，然后封闭成实体。两者在设计思路上其实是相同的，都是构建主体，然后建立过渡，最后合并成整体，进而分割出眼镜各部分零件。下面就一个男款情侣镜（万新光学提供，并保留其相应权利）的设计，给大家做一个介绍。
0 `6 m0 i$ v+ y( K. F7 D {8 ]( k- S+ F! F+ H8 I

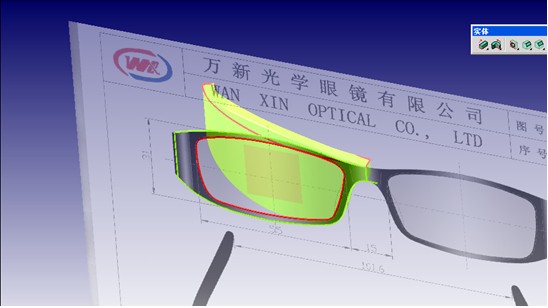

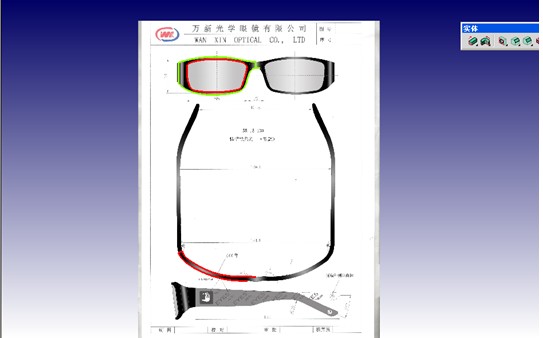

1. 把提供的眼镜效果图导入到TD Styling模型里。利用效果图构建镜框的草图，如图所示。绿色线框和红色线框。
9 e4 G0 b. E; A! R- [+ H1 m5 H
TD Styling之眼镜三维建模、渲染介绍

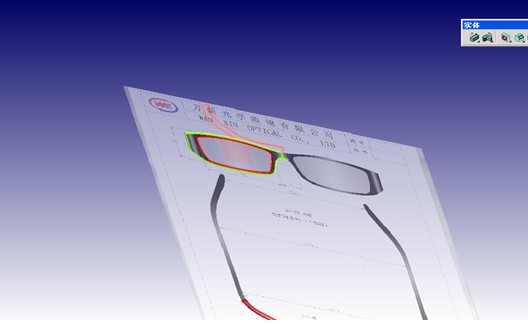

( s: o1 {: g }2. 因为效果图是在一个平面做的，而模型是在三维空间里完成。因此我们需要把俯视图中的红色线框，移动复制到相应的空间平面里。如图所示
7 u3 K4 y. \1 T0 h+ H& }5 O) ~1 X, s J
TD Styling之眼镜三维建模、渲染介绍
! ~# [: V9 q7 r# w, c( F; e

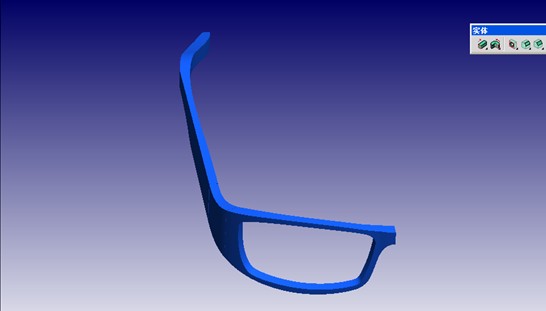

3. 进行实体拉升，然后布尔运算求交集，做出镜框。如图所示
7 ?; n9 i6 ^$ p7 S( W; p1 a
TD Styling之眼镜三维建模、渲染介绍
' Q# l! |7 u0 I) f, G
+ {# n6 b- G2 E3 l) J

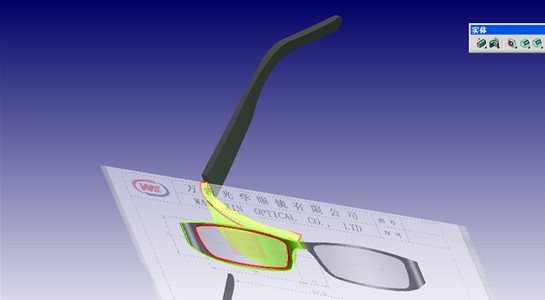

4. 依照上述方法做出镜腿，如图所示3 l4 ?. B9 w: \9 C
TD Styling之眼镜三维建模、渲染介绍
8 X4 P1 e \* K$ B7 S8 O) w, J! T+ S
. G4 v+ Z* v) e: X' `2 Z/ m1 k& h) ]
5. 做出镜框和镜腿的过渡部分，一般过程是用曲线桥接边界，然后放样曲面，最后封闭成实体，进行布尔运算，最后合并成整体，如下图" a2 i# v/ g" p4 s# g( n8 G9 D
TD Styling之眼镜三维建模、渲染介绍
2 S$ N# N( y" \8 l; \6 I
; o$ D/ n& m( @; k; c `- g/ x8 S

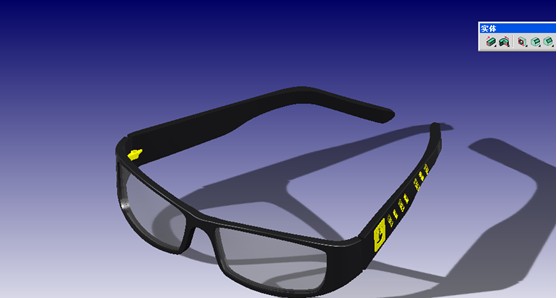

6. 分割主要零件，添加眼镜的其他细节部分，最后镜像。在这里我们添加各个零件所需要的材质。镜框、镜腿为塑料板材的，装饰件以及合页为镀金效果的金属件。动态渲染效果如下：
/ F1 }/ d' e- _ V1 N/ X' O. m
9 q1 \' D6 c4 x- Q' I
TD Styling之眼镜三维建模、渲染介绍
- M- v, K C- |7 e* F M2 z$ _

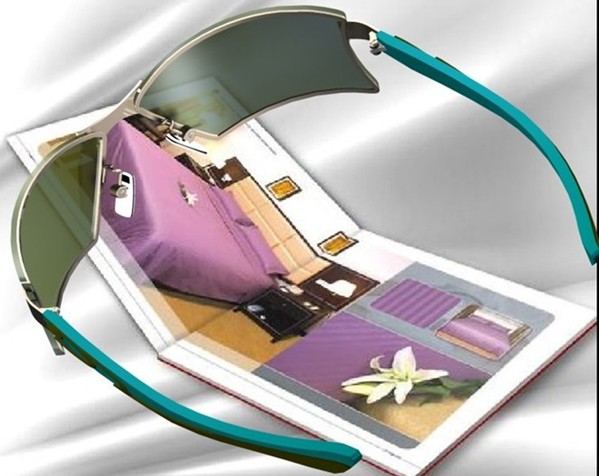

7. 下面介绍下静态渲染，渲染的三要素：材质、光源、环境。这要把这几方面调节好，就可渲染出非常逼真的画面。当然要想达到非常好的效果，还需要耐心的调试。9 D4 t" a5 v' b
- ^/ I/ o7 I. |! h6 q 总结，用TD Styling来设计眼镜之类的消费品是非常方便的，它灵活的曲面、精确的实体以及逼真的渲染，覆盖了整个设计流程，而这一切就在同一环境下进行的，仅这一点就能名大大降低学习成本，加快学习速度。* S7 C( P% e: }* U4 R- [* l$ S4 r0 ?

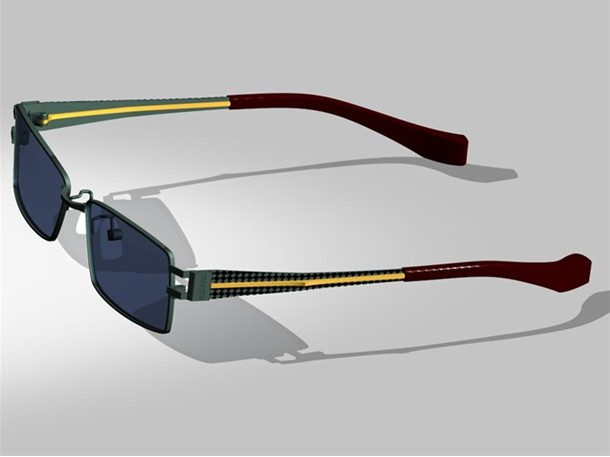

下图为万新光学的设计师在培训期（5天）后完成的设计作品。
' J6 G, c A1 A% G3 M, Y2 D% a" `+ x5 F

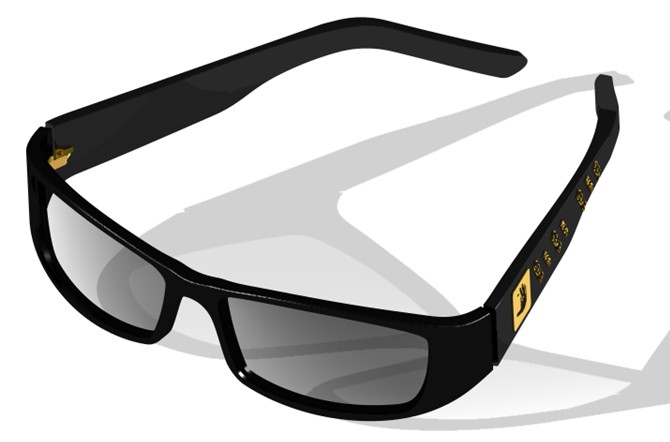

TD Styling之眼镜三维建模、渲染介绍
6 B& A1 R/ E( Y; I0 K% i' W3 e, Y
TD Styling之眼镜三维建模、渲染介绍
; n. B; [. C- {9 X; u# W
9 I. |9 @1 U4 x6 a5 V* u2 o0 ~- S
TD Styling之眼镜三维建模、渲染介绍
|
|
