如何在三维视图下绘制草图？

heroufo · 发表于 2009-10-12 19:00:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在下图教程上说用草图绘制中的直线工具在上视图中绘制图形，我选择上视图后点击直线工具，但出现下面的提示不让绘制图形，只能切换到3D草图绘制，但不能得到想要的效果，请各位帮个忙。

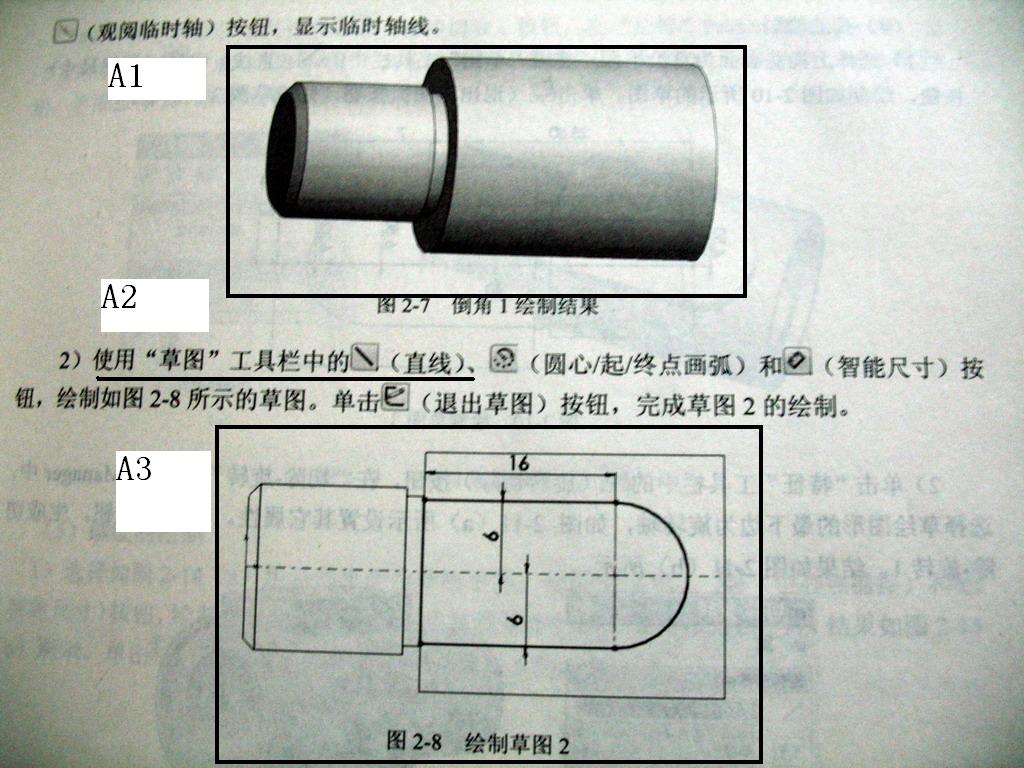

在A1图形上的上视用直线工具绘制A3图形中加黑的线条。

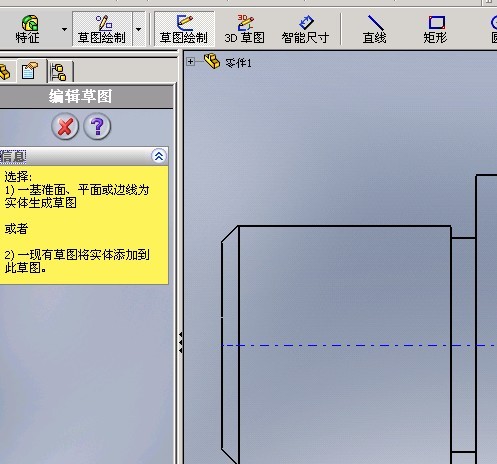

在上视图选择直线工具出现以下提示

教程上是SW2008,但我用的是SW2007
A1三维图形通过二维草图适用旋转凸台/集体命令做的。

xuxinzhi2006 · 发表于 2009-10-12 19:08:34

楼主最好将这个教程发完整，我还没有搞清楚在这个三维视图上画这根加黑线条的意义？

heroufo · 发表于 2009-10-12 19:51:03

原帖由 xuxinzhi2006 于 2009-10-12 19:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif# D; d# J3 A' b* G( e- J: l& K
楼主最好将这个教程发完整，我还没有搞清楚在这个三维视图上画这根加黑线条的意义？

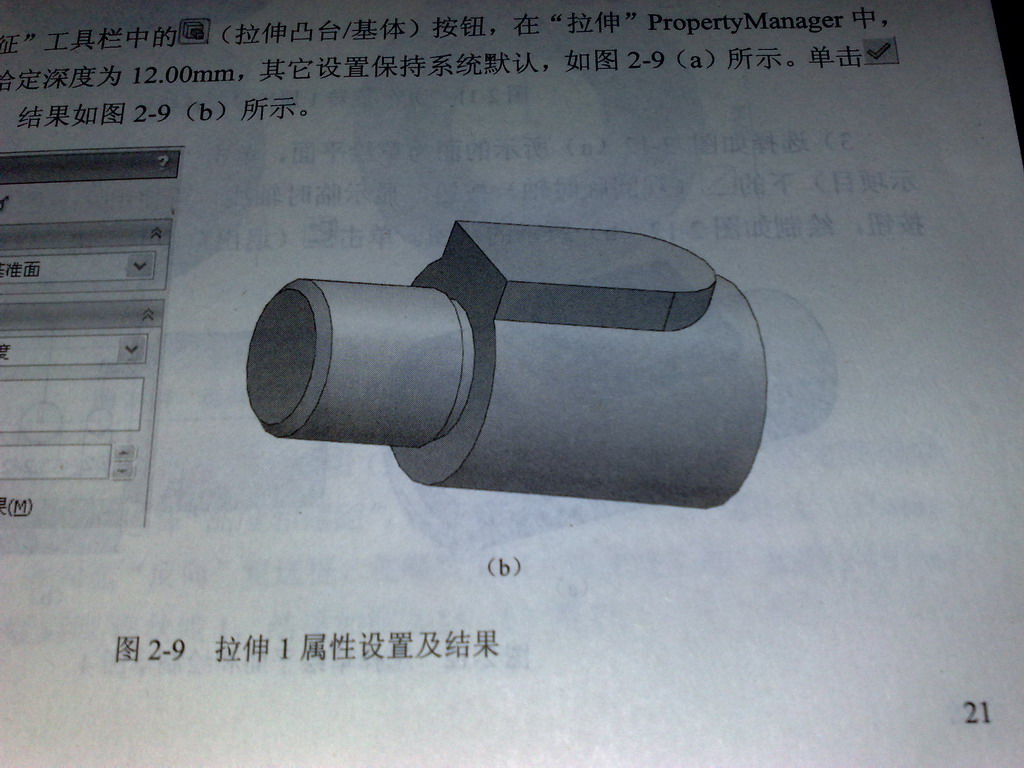

图例的那条黑线是为了拉伸为下面这个图的

aglygirl · 发表于 2009-10-12 19:54:34

楼主没有选择上要绘制草图的基准面吧？不然不会出现这样的提示的啊。

aglygirl · 发表于 2009-10-12 19:56:39

大概理解楼主的意思了。
不应该是选择上“视图图”——上视图表示的是一个观察模型的方向，不代表基准面。
在特征树里点击“上视基准面”，然后点击直线绘图就OK 了

heroufo · 发表于 2009-10-12 20:58:50

上面这个问题解决了

再问下在SW2007下画丝杠的时候，建立好螺纹草图后，在特征工具下怎么找不到，扫描切除命令呢？只有扫描命令

heroufo · 发表于 2009-10-12 21:01:34

原帖由 heroufo 于 2009-10-12 20:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 s8 P/ I. m. V. c
上面这个问题解决了$ O! M) k, [; t6 j: C

$ r$ m* A4 z( z# Z) D% L/ ~再问下在SW2007下画丝杠的时候，建立好螺纹草图后，在特征工具下怎么找不到，扫描切除命令呢？只有扫描命令

刚刚在插入菜单下找到了，呵呵没看到，已经解决了。
