关于这个阵列合并的这个例子怎么做？

ouyang0349 · 发表于 2009-10-28 10:12:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

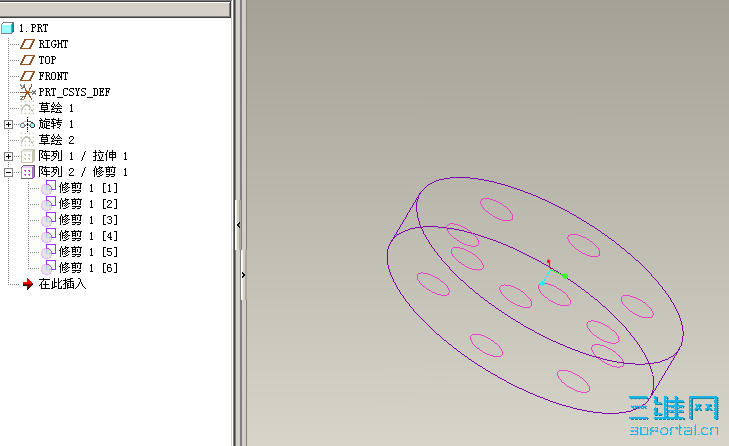

如图：
1、曲面旋转一个封闭圆柱，旋转1
2、曲面拉伸一个圆柱，不封闭端面，拉伸1
3、尺寸阵列拉伸的圆柱6个
4、合并拉伸1和旋转1
5、阵列合并1，参照阵列，提示出错

请教各位此操作哪里有误。。。

http://www14.picfront.org/picture/bhNcxJa0UXn/img/7.JPG

[ 本帖最后由 ouyang0349 于 2009-10-31 16:41 编辑 ]

yshq01 · 发表于 2009-10-29 00:13:29

因为你合并了以后大圆柱和孔的内侧壁已成为了一个整体，你再阵列就等于在原位阵列这个整体，那肯定会出错了．你如果把合并改为修剪那就不一样了，修剪只是一个特征的操作，你可以去阵列这个特征，而与底下那个大圆柱没什么关系．

ouyang0349 · 发表于 2009-10-31 16:40:54

已经解决了，只要换一下两个特征的顺序，就可以了。。。
