SolidWorks 工程图遇到的问题

mkey

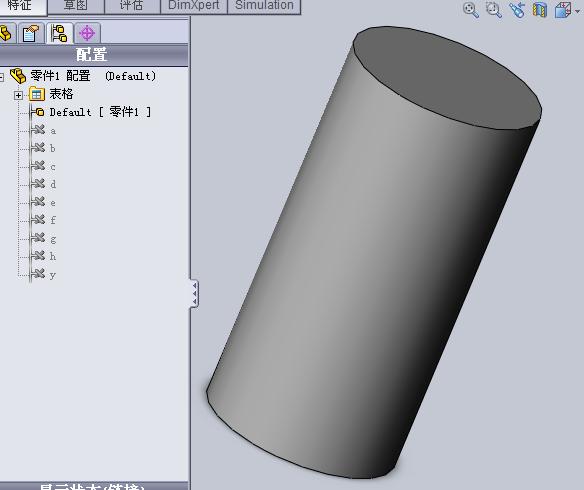

从同学竭力推荐SolidWorks以来，一直在学，在工作中也发现这软件比其它软件有强大之处。前些时间在三维网学到了配置，系列零件的生成，就是先做成表 Excel ，然后生成一系列的零件。现在有一个问题，我举例说明下,一个圆柱。直径D，高度H
1 H6 [1 T) F2 b. L4 M3 J$ {配置：A:    D=100,H=200
配置：B:    D=200,H=400
. e7 F0 f9 v" [7 j- ^.....
! A3 m$ p  Q  }0 J  m配置：Y：  D=4500,H＝5000
' O# ]# W* F( _3 O) k8 p7 `# F设计好零件，也生成配置。

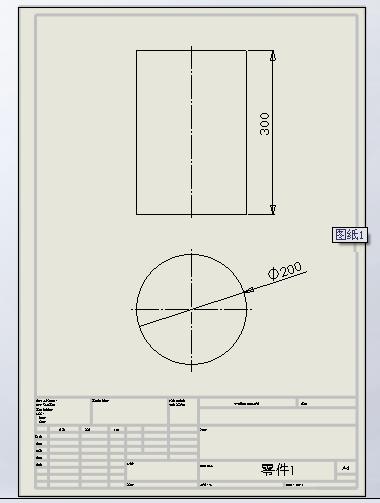

现在用配置A，生成一个工程图A，视图排好后，选好比例，标注好尺寸，保存。
$ E& Z5 N1 p) z发现一个问题，就是当我先用配置Y时，工程图里，视图图型太大，超出了图框，如果你调好一个大的零件工程图，用上面的方法在从大生成小零件里，视图图型太小，又和图框比例不协调。
1 w7 I, m' q6 A- G$ F" P* S' m可不可以选不同配置时，原来的工程图里图型不发生变化（和原来调整好的一样），配置变化，只是尺寸数字发生变化，这样每生成一个零件，就不用调整工程图了，这样就加快出图的效率了，不知道能否实现，请高手们指点，我这谢谢了。

' `$ f6 \9 G$ {4 N' T5 }[ 本帖最后由 dongjiekey 于 2009-11-9 08:54 编辑 ]

caption_cn

工程图里使用表格
, F  V* ]! q3 Q. f/ b一张图就OK了，前提是别太复杂。

mkey

表格？不行吧，如果以后增加，还不是一样吗，要在工程图里做调整！

roy_wang9979

工程图都是直接使用表格了
如果要做零件庫则不一样，但零件库可以不用工程图。
