怎样才能快速查询图纸中零件的面积

lqy840905 · 发表于 2009-11-7 16:45:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

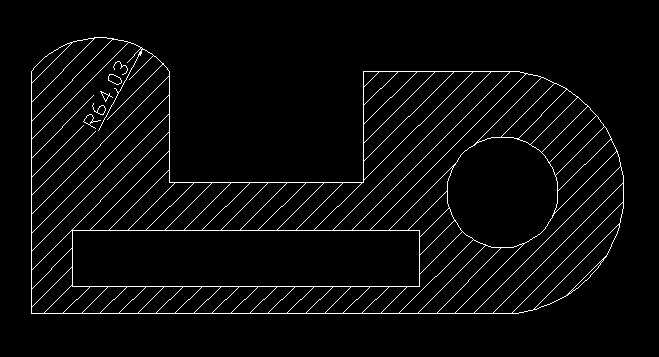

请教CAD高手，如何才能在CAD制图利用CAD工具中快速查询到类似附图零件中阴影的面积？

pss0902 · 发表于 2009-11-7 17:12:27

低版本的CAD有点麻烦，可把最外面的图形和中间去除的图形，分别做成面域，再用“修改（菜单）→实体编辑→差集”合并成一个整体，再用“属性”、“查询”、“列表”等命令查询填充区域的面积，或在做成面域后分别查询出各自的面积，再手工减法计算。

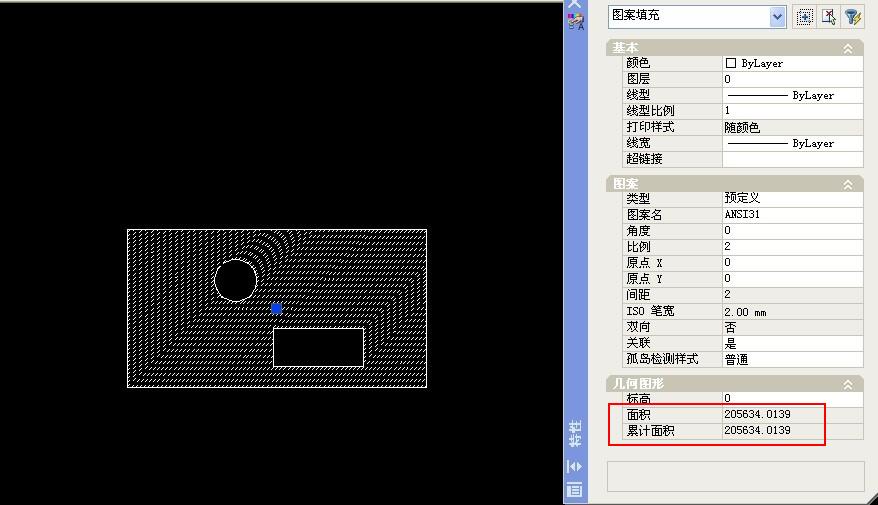

高版本的CAD可直接选择图案填充后，右击选“属性”（或点“修改→特性”），在属性对话框里就可以查询填充区域的面积了，见附图。

lqy840905 · 发表于 2009-11-7 18:07:15

谢谢楼上的指点，我使用的是2004，有这个功能吗？

pss0902 · 发表于 2009-11-7 18:54:51

CAD2004没有直接查询图案填充面积的功能，只能按前一种办法查询，CAD2007可以直接查询（CAD2005、2006没用过不知道）。

lqy840905 · 发表于 2009-11-7 19:37:13

明白了，太感谢楼上高手的指点。

xuezhongfei2002 · 发表于 2009-11-7 22:06:06

可以用AREA命令来查看填充区域面积

pss0902 · 发表于 2009-11-7 22:32:01

2004版的CAD，AREA命令是不可以查询图案填充面积的（提示对象没有面积），CAD2007可以。

ftgww123 · 发表于 2009-11-7 22:46:29

cad2009好像也不一样。

jsb002 · 发表于 2009-11-14 11:12:10

CAXA2007加二次开发小程序

唐依依 · 发表于 2011-8-14 21:36:04

你可以参考一下这个：
http://www.3dportal.cn/discuz/viewthread.php?tid=1056959

張貴宏 · 发表于 2011-8-14 23:03:31

舊版本很少再用了,試試看這招吧,
1.把填充線去掉,輸入PE,空白鍵,M,空白鍵,框選所有線段,空白鍵,J,空白鍵,空白鍵,空白鍵(這時所有線段因該都變聚合線了)
2.輸入LI,空白鍵,點選最外框,空白鍵(這時視窗會告知你所有資訊,包含,週長和面積),按ESC鍵離開
3.輸入LI,空白鍵,點選長方框,空白鍵(這時視窗會告知你所有資訊,包含,週長和面積),按ESC鍵離開
4.輸入LI,空白鍵,點選圓形,空白鍵(這時視窗會告知你所有資訊,包含,週長和面積),按ESC鍵離開
5.(第二步驟面積 - 第三步驟面積 - 第四步驟面積 = 斜線部分面積

rgyzgwh · 发表于 2011-8-17 16:28:56

选中填充区域，输入命令LIST ( 简写 LI ) 弹出一个窗口，里面有很多信息，其中就有面积；
或者用PL描下你阴影的边框，然后用LI查即可；
查询方法：
点击查询中的面积按钮
1 出现3个选项 O 对象 A 加法 S 减法
2 假设要计算一个长方形的面积，选择O 确认
选中对象即可
其他的对象方法相同
3 如果长方形不是通过工具建立，而是使用线段组成，那么你有2种方法计算面积
A 将其转化为一个对象，然后按照上面的方法计算
B 使用A 加法，通过点击各个顶点来实现计算，加法可以实现多个非规则图形面积的累积，减法作用相反。
