尺寸线标注时，怎样设置才能打断？

zyong1806 · 发表于 2009-11-17 19:36:19

您需要登录才可以下载或查看，没有帐号？注册

x

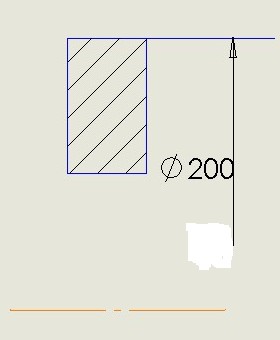

SW工程图进行标注时，尺寸线如何设置才能打断，变成一半的形式？这是我用注释的形式实现的，麻烦前辈给与指导！用Autocad很容易实现...

hfmgh · 发表于 2009-11-17 22:36:06

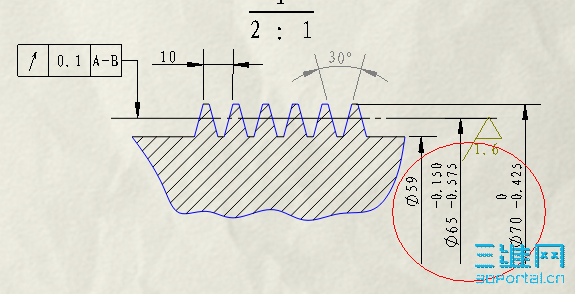

LZ是不是要图片中的样式?我正好前几天也提到同样的问题已解决
http://www.3dportal.cn/discuz/viewthread.php?tid=828905

[ 本帖最后由 hfmgh 于 2009-11-17 22:38 编辑 ]

lai236994 · 发表于 2009-11-18 08:27:13

又长见识了.谢谢二楼楼主

chiart · 发表于 2009-11-18 13:31:06

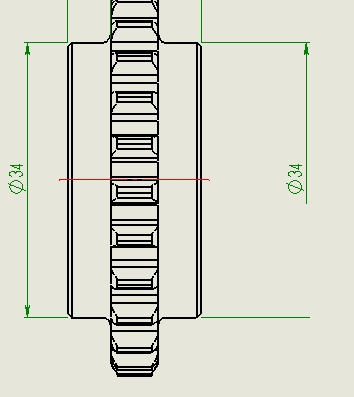

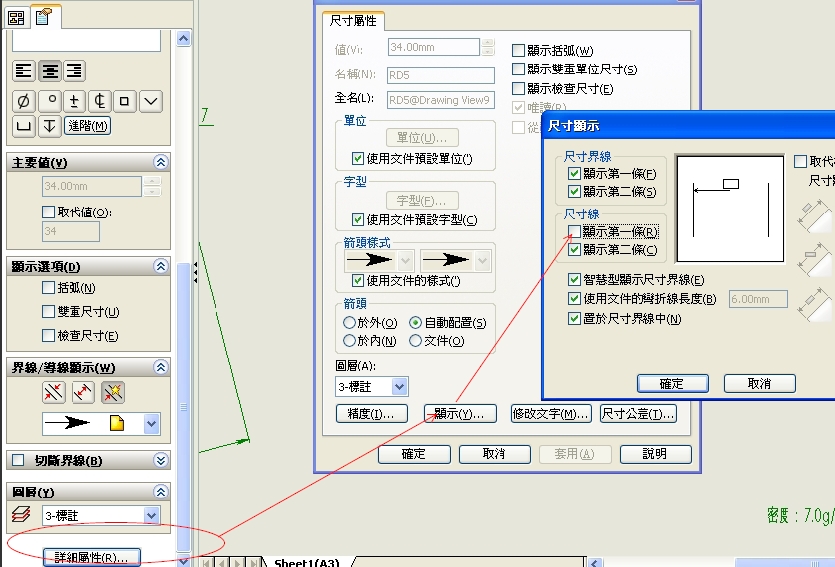

如附件所示即得到。

afei0714888 · 发表于 2009-11-18 14:34:36

长见识了，辛苦

lishuguang1 · 发表于 2009-11-18 15:50:26

这个方法以前没有用过，的确很常用！感谢！

stephenzhu · 发表于 2009-12-13 13:16:20

长见识了，谢谢！

monkey000 · 发表于 2009-12-13 15:09:47

見識到了原來可以這樣標註
之前我也頗困擾
4樓的回答真詳細學習了

lizuoshan · 发表于 2009-12-13 19:34:13

其实可以这样：
选中一尺寸，将鼠标置于要隐藏的一端尺寸线上右键，然后选择“隐藏尺寸线”。

lyh020209 · 发表于 2009-12-14 08:27:56

学习了，谢谢

DDX2009 · 发表于 2009-12-14 10:51:23

我SW08怎么找不到详细属性

w_hs1 · 发表于 2009-12-14 11:12:59

原帖由 DDX2009 于 2009-12-14 10:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- L, ?9 v$ }( [" X' }6 r7 r7 B我SW08怎么找不到详细属性

08以上版本，鼠标右键直接点选单侧尺寸线或尺寸延伸线。

ocean_sj · 发表于 2009-12-14 21:16:20

困扰多时的一个问题解决

snkksnkk · 发表于 2009-12-14 22:21:23

学习了，顶一个！

ZYLIN · 发表于 2009-12-17 10:56:00

SW09中只能隐藏一端的尺寸界线,尺寸线怎么隐藏？

violencewolf · 发表于 2010-6-4 16:30:33

感谢，问题解决

violencewolf · 发表于 2010-6-4 16:38:10

不好意思，我的08版怎么找不到哪里设？？？

雁努 · 发表于 2011-3-19 13:53:40

10版本的如何做啊，赐教，急需
谢谢

liuyong453 · 发表于 2011-3-19 14:05:06

郁闷，2011版没这玩意了，只能隐掉了

wench · 发表于 2011-3-19 18:58:00

请问2楼的大侠，你是怎么做的……

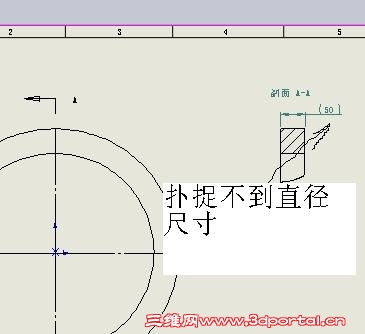

隐藏一半标注线知道，可是像你的工程图，如何扑捉到直径的尺寸呀？

hfmgh · 发表于 2011-3-19 19:23:00

本帖最后由 hfmgh 于 2011-3-19 19:24 编辑

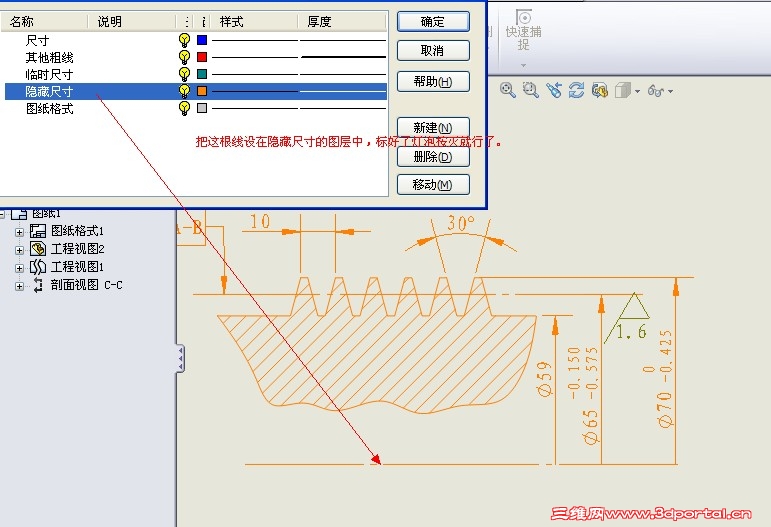

其实我用的也是笨方法，不知道其他的网友还没有别的方法。

K10091 · 发表于 2011-3-19 19:30:16

在尺寸标注-样式选项卡里面有，二楼的图解很准确

wench · 发表于 2011-3-19 20:32:06

赠人玫瑰，手有余香……
非常感谢2楼的解答……
